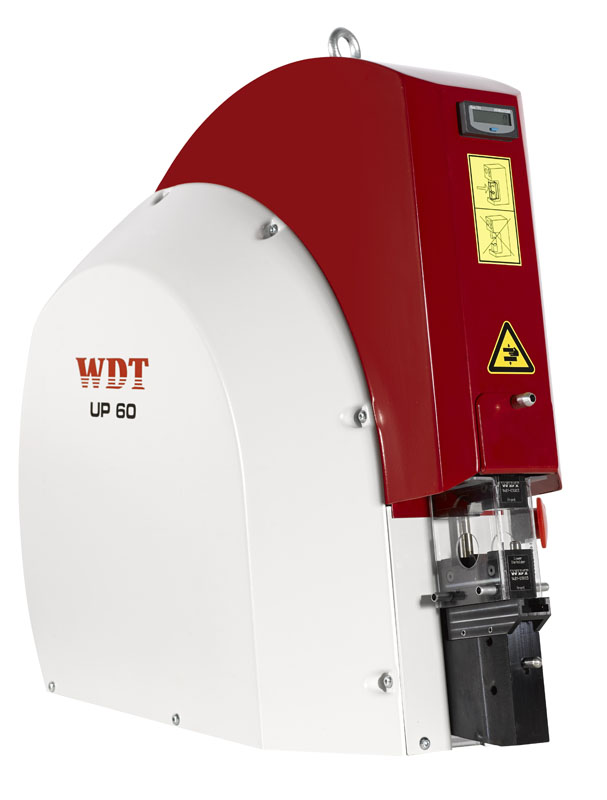

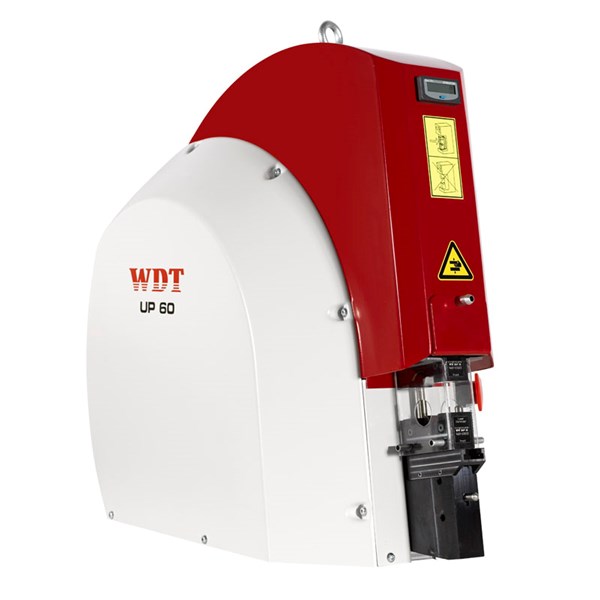

Pneumatisk pressutrustning för backsystem - UP 60
Den kraftfulla UP 60 är en användarvänlig pneumatisk pressutrustning för små till stora tvärsnitt av skor och kontakter, 0,08mm² -180mm² (kan variera beroende på godstjocklek och material)
UP 60 utför en parallell press vilket säkerhetsställer ett säkert och kvalitativt resultat.
Pressbackarna monteras på adaptrar som snabbt och enkelt kan bytas i maskinen utan extra verktyg vilket ger en hög flexibilitet i val av backar och backsystem.
UP 60 är utrustad med lampa samt räkneverk för bättre kontroll i produktionen.
Teknisk data: Krimpkraft: 75kN
Arbetstryck: 6 bar / 87 psi
Mått: 540 x 260 x 515mm
Vikt: 60kg
Slaglängd: Min. 6mm, Max. 32mm
Luftförbrukning vid 10mm slaglängd: 17,1l
Luftförbrukning vid 10mm slaglängd: 55l
Inkluderat :
- Fotpedal
- Luftslangar
- Fingerskydd
- Nätadapter för 12V lampa
- Elektroniskt räkneverk.
UP 60 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)
Technical properties
- With locking device (for mechanical tools):
- No
- Inserts exchangeable:
- Yes
- Number of included inserts:
- 0 .
- With automatic return:
- Yes
- Cycle time:
- 2 s
- Compression force:
- 60 kN
- Suitable for:
- Various applications
- Construction/operation:
- Pneumatic
- For component:
- End sleeves, Turned contacts, Deutsch, Shrink terminals, Insulated terminals, Non-insulated terminals, roller compaction, Coaxial, Non-insulated Cu tube and sheet terminals, Modularplugg, Wirelås, C-clamps, D-Sub, Plastdon, Skärmjordning
- Compression shape:
- Oval pressing, Trapezoid compression, Hexagon, Arbour clamping, Roll compression (shrinking)
Show more
Item List
Accessories
Related products
Spare Parts
Product video
Documents
Manuals, Datasheets, Sketches & Drawings
Dimensions
- Total: 1
Product Description | Cross section | MOQ | Unit | Length | Availability | ||
---|---|---|---|---|---|---|---|
PNEUMATISK PRESSUTRUSTNING, INKL. SKYDD, EXKL. BACKAR | 0.08-180 mm² | 1 . | pcs | 540 mm |
No
|
|
|
- Total: 1
Similar Options
Approvals
- Total: 1
Product Description | Availability | ||
---|---|---|---|
PNEUMATISK PRESSUTRUSTNING, INKL. SKYDD, EXKL. BACKAR |
No
|
|
|
- Total: 1
Technical Properties
- Total: 1
Product Description | With locking device (for mechanical tools) | Inserts exchangeable | Number of included inserts | With automatic return | Cycle time | Compression force | Suitable for | Construction/operation | For component | Compression shape | Availability | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PNEUMATISK PRESSUTRUSTNING, INKL. SKYDD, EXKL. BACKAR | No | Yes | 0 . | Yes | 2 s | 60 kN | Various applications | Pneumatic | Shrink terminals, End sleeves, Turned contacts, Deutsch, Insulated terminals, Non-insulated terminals, roller compaction, Coaxial, Non-insulated Cu tube and sheet terminals, Modularplugg, Wirelås, C-clamps, D-Sub, Plastdon, Skärmjordning | Trapezoid compression, Hexagon, Arbour clamping, Oval pressing, Roll compression (shrinking) |
No
|
|
|
- Total: 1
Other information
- Total: 1
Product Description | ETIM-Class | ETIM-Release | Trademark | Warranty | Product Group | Alternative SKU | Availability | ||
---|---|---|---|---|---|---|---|---|---|
PNEUMATISK PRESSUTRUSTNING, INKL. SKYDD, EXKL. BACKAR | EC000168 - Crimp tool cable lugs, cable end sleeves, screen connection | 9.0 |
|
1 years | Tabletop Machines | UP60 |
No
|
|
|
