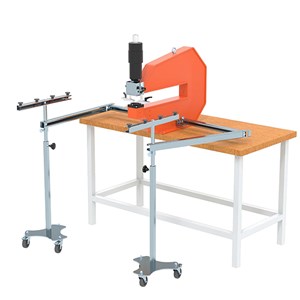

The door support is equipped with 2 pcs of height-adjustable mobile supports for large and heavy workpieces. If the workpiece is moved evenly, the mobile supports travels along with the workpiece. For processing flanged sheets up to 35 mm. Flexible mounting thanks to the universally designed mounting unit. Attachment either at the bow punch or at/on the working plate. Space requirement for processing 0.8 m x 2 m workpieces: 3 m x 2 m (width x depth).

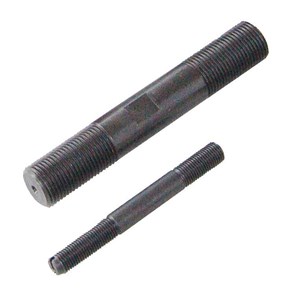

Dragbultar i olika dimensioner och längder.

Reservdelar för 2671

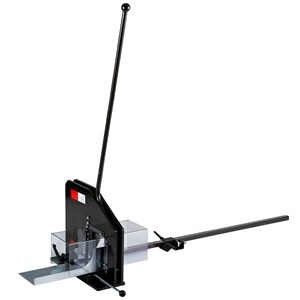

Kabelkanalkap för bänkmontage. Max kabelkanal bredd: 125 mm Max kabelkanal höjd: 130 mm Längdstopp med metrisk skala upp till 1000 mm. Omslipningsbar kniv som också finns som reservdel(2677-0300-05-00).

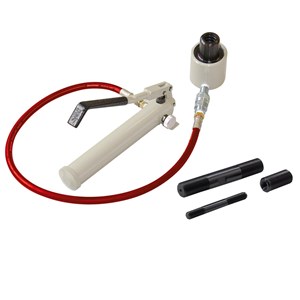

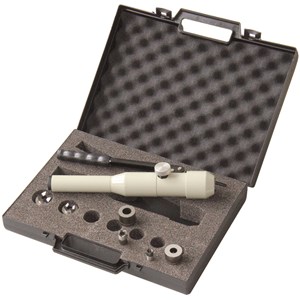

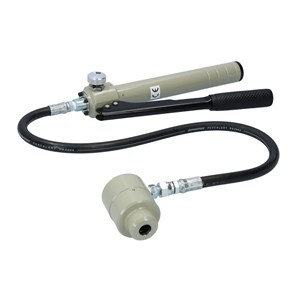

Håltagningsverktyg bestående av handpump, hydraulisk slang och en cylinder. Teknisk data: Runda stansar upp till 120 mm Kvadratiska stansar upp till 92 x 92 mm Rektangulära stansar max diagonal 138 mm Max tryck: 65 kN Skruvfäste för bult: 19 mm Slanglängd: 1 m Slaglängd cylinder: 28 mm Handpump, slang och cylinder levereras i plåtväska tillsammans med 9.5 & 19 mm dragbultar, 19/9.5 mm reducering samt distans set.

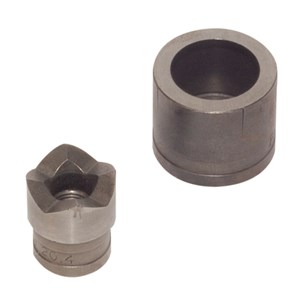

Stansar som fungerar både för rostfritt och vanligt stål. Finns för i storlekar 15.2-16.5 mm.

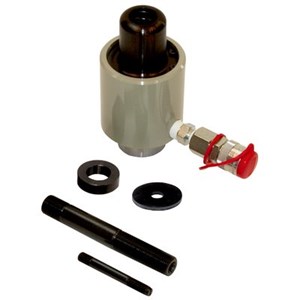

Hydraulic cylinder with quick release coupling,designed for confined space, washer, spacer sleeve and 2 draw studs ø 9.5 mm (3/8“) and ø 19 mm (3/4”). Dimension: Punching cylinder: ø 78 x 148 mm Suitable for: round punches up to ø 120 mm / square punches 92 mm / rectangular punches up to 138 mm diagonal Max. sheet metal thickness: Sheet steel 3 mm; 11 ga / Stainless steel 2 mm; 14 ga / Aluminum 4 mm; 6 ga Threaded for: 19 mm (3/4”) draw studs Operating pressure: 450 bar Weight: 2.7 kg Piston stroke: 28 mm

Stansar som fungerar både för rostfritt och vanligt stål. Finns för i storlekar 28.5-60 mm.

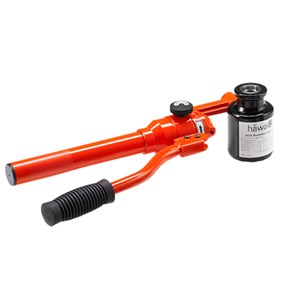

Vario Håltagningsverktyg med huvud som är roterbart åt alla håll. Teknisk data: Runda stansar upp till 80 mm Kvadratiska stansar upp till 68x68 mm Rektangulära stansar max diagonal 96 mm Max tryck: 50 kN Skruvfäste för bult: 19 mm Levereras med eller utan stansar i väska innehållande 2 dragbultar (9.5 och 19 mm) och en reduceringshylsa.

Håltagningsverktyg för dragbult. Teknisk data: Runda stansar upp till 50 mm Kvadratiska stansar upp till 25 x 25 mm Rektangulära stansar max diagonal 35 mm Max tryck: 40 kN Skruvfäste för bult: 9.5 mm Levereras som bara verktyg med en dragbult eller komplett i väska med dragbult och stansar (M12, M16, M20, M25).

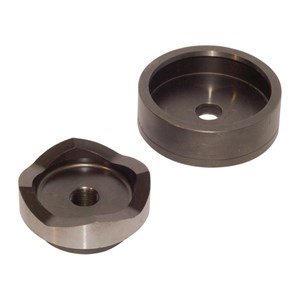

Stansar för 3/8" (9.5 mm) bult Finns i storlekar 12.7-38.1 mm.

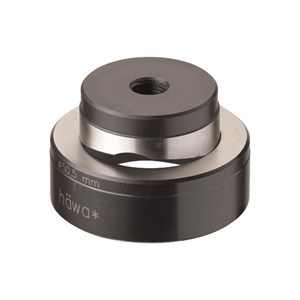

Stansar för 3/4" (19.5 mm) bult Finns i storlekar 28.3-120 mm.

Stansar som fungerar både för rostfritt och vanligt stål. Finns för i storlekar 18.6-25.2 mm.

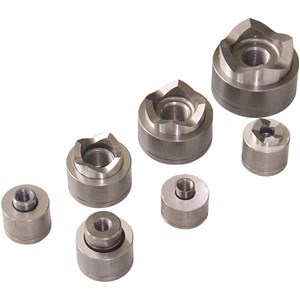

Stansar i olika storlekar i vadderade plåtväskor.

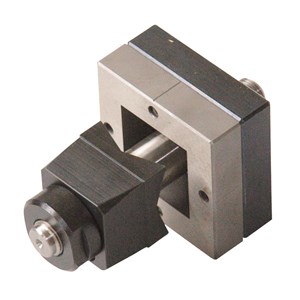

Kvadratiska och rektangulära stansar inklusive bult och mutter. Hålet stansas genom att muttern dras åt på dragbulten och stansen därav trycks genom plåten.

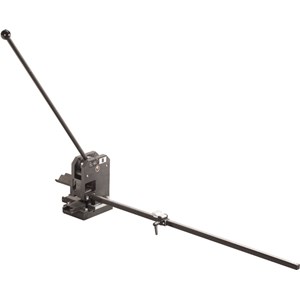

Byggelstans för stansning i plåt med kombinerat längd- och djupstopp. Teknisk data: Runda stansar: upp till 40 mm Kvadratiska sansar: upp till 25 x 25 mm Längdstopp: justerbart från 0 till 500 mm Djupstopp: justerbart från 23 till 300 mm Stanstryck: 45 kN Arbetstryck: 450 bar

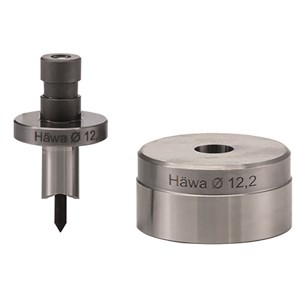

Stansar för Quick-Press 300 som passar i 40 mm hållare. Finns i storlekar 6.6 mm - 22.5 mm. Stansar från 20.4 mm och större behöver Quick-press adapter 2661-0314-00-00.

Stansar för Quick-Press 300 som passar i 50mm hållare. Finns i storlekar 6.6 mm - 18.6 mm.

Stansar för Quick-Press 300, Quick-Press 400 & Maxi-Press 500 som passar i 50mm hållare. Finns i storlekar 20.4mm - 63.54mm. Stansarna behöver stanshållare enligt nedan: Quick-Press 300: 2680-0350-00-00. Quick-Press 400: 2665-0000-10-03. Maxi-Press 500: 2643-0250-72-00.

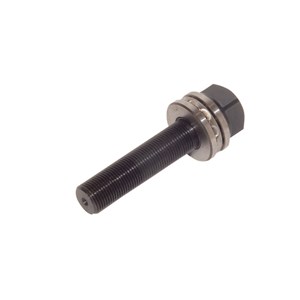

Används för håltagning i plåt. Stansens dyna sätts på bulten innan den träs igenom det förborrade hålet i plåten. Därefter skruvas stansen på från andra sidan plåten. Sedan skruvar bulten tills stansen kommit igenom plåten och då är hålet färdigstansat. Kullagret reducerar kraften med ca 40%.
