190942

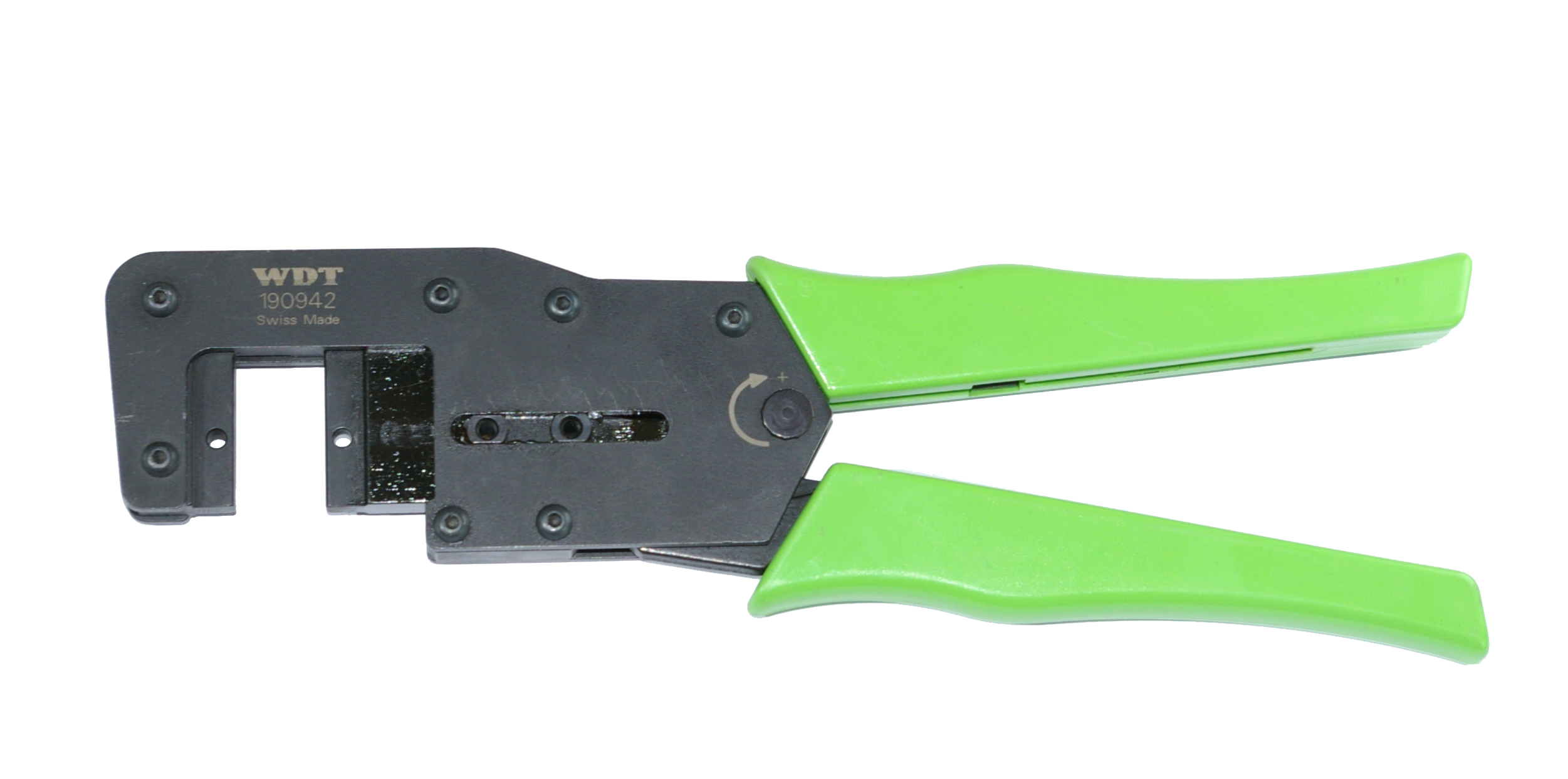

PRESSVERKTYG RAM, FÖR WDT-BACKAR, PARALLELLKRIMP
190942
- Availability:
-
Yes
- Total: 1
Related items
Crimp tool - WDT-Crimp dies
Grundverktyg från WDT för lösa backar.
Backarna/käftarna går helt parallellt och kraften är lika stor längst in som längst ut.
En ratchettång med inbyggd returspärr som garanterar att kontaktpressningen fullföljs.
- Total: 1
Tillbehör som underlättar pressningen finns i form av FT-seriens locator.
Hållare 130250 passar alla locators (se länk nedan).
Se också under relaterade länkar vilka backar som passar till detta WDT verktyg.
Längd: 275 mm.
Product Properties
| With locking device (for mechanical tools) | Yes |
|---|---|
| Inserts exchangeable | Yes |
| Number of included inserts | 0 . |
| With automatic return | Yes |
| Cycle time | 2 s |
| Suitable for | Various applications |
| Construction/operation | Mechanical |
| For component | End sleeves, Turned contacts, Deutsch, Shrink terminals, Insulated terminals, Non-insulated Cu tube and sheet terminals |
| Compression shape | Oval pressing, Trapezoid compression, Hexagon, Arbour clamping, Roll compression (shrinking) |
Dimensions
| Cross section | 0.25-50 mm² |
|---|---|
| MOQ | 1 . |
| Unit | pcs |
| Length | 275 mm |
Logistics
| Barcode | 733117631571 |
|---|---|
| Country of origin | CH |
| Item status | Non Stock Item, can be on stock but is not a regular stock item. |
| MOQ | 1 . |
| Stock code | 190942 |
| Taric code | 82073010 |
| Unit | pcs |
Approvals
Other info
| ETIM-Class | EC000168 - Crimp tool cable lugs, cable end sleeves, screen connection |
|---|---|
| ETIM-Release | 7.0 |
| Trademark | WDT |
| Product Group | One Hand (ratchet) |
| Alternative SKU | 190942 |
Compliance
| RoHS | Not Applicable |
|---|
Genererate statement of compliance:
Accessories
- Total: 1
-
WDT - Crimp dies
Pressbackar till WDT:s handverktyg samt maskiner.(till visa maskiner behövs adaptrar för att hålla backen). Pressbackar till handverktyg 190942 eller maskin UP 35 & UP 60 med adapter.
