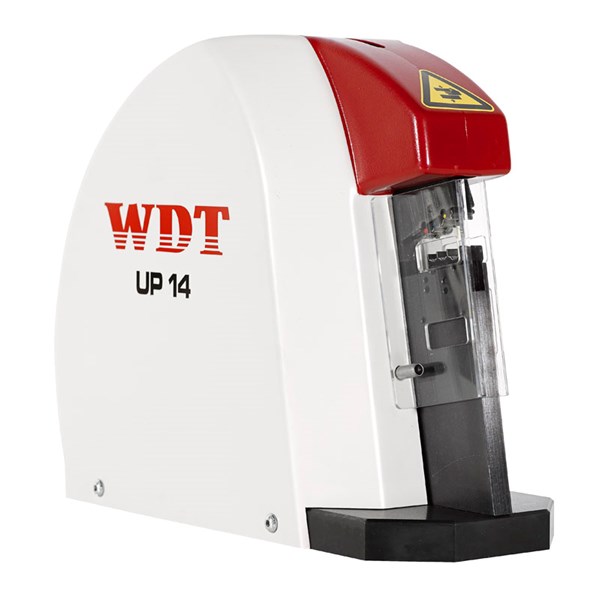

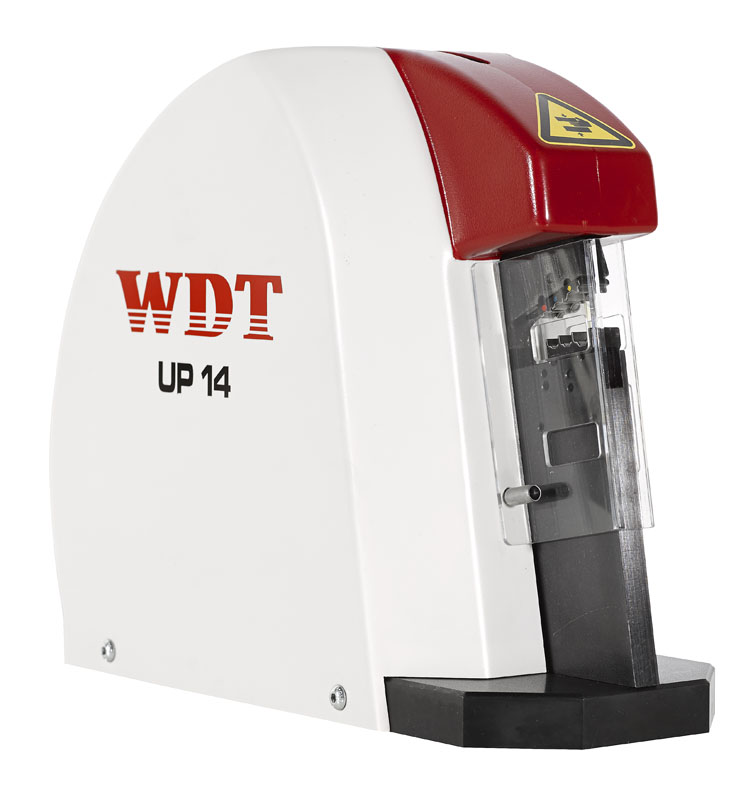

Pneumatisk pressutrustning för backsystem - UP 14
Tack vare sin höga kapacitet i förhållande till pris är UP 14 en idealisk pneumatisk maskin för en produktion där låg volym men hög variation av pressningar är en prioritet.
UP 14 är ett naturligt nästa steg upp från tänger då UP 14 använder samma pressbackar som tängerna i CS30 serien.
Med varierande pressbackar är UP 14 lämplig för:
- Isolerade och kabelskor, 0,25 till 6 mm²
- Oisolerade kabelskor, 0,5 till 10 mm²
- Isolerade och oisolerade ändhylsor, 0,14 till 50 mm²
- Stift och hylsa ”Turned contacts” 0,14 till 16 mm²
Teknisk data:
Crimptryck: 14kN
Arbetstryck: 6 bar / 87 psi
Mått: 300 x 125 x 260 mm
Vikt: 13 kg
Inkluderat:
- Fotpedal
- Luftslangar
- Fingerskydd
UP 14 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)
Technical properties
- With locking device (for mechanical tools):
- No
- Inserts exchangeable:
- Yes
- Number of included inserts:
- 0 .
- With automatic return:
- Yes
- Cycle time:
- 1 s
- Compression force:
- 14 kN
- Suitable for:
- Various applications
- Construction/operation:
- Pneumatic
- For component:
- End sleeves, Turned contacts, Deutsch, Shrink terminals, Insulated terminals, Non-insulated terminals, roller compaction, Coaxial, Non-insulated Cu tube and sheet terminals, Modularplugg, D-Sub
- Compression shape:
- Oval pressing, Trapezoid compression, Hexagon, Arbour clamping, Roll compression (shrinking)
Show more
Item List
Accessories
Related products
Spare Parts
Product video
Documents
Manuals, Datasheets, Sketches & Drawings
UP 14_Operating and Repair manual
Dimensions
- Total: 1
| Product Description | Cross section | MOQ | Unit | Length | Availability | ||
|---|---|---|---|---|---|---|---|
| PNEUMATISK PRESSUTRUSTNING, INKL. SKYDD, EXKL. BACKAR | 0.08-50 mm² | 1 . | pcs | 300 mm |
Yes
|
|
|
- Total: 1
Similar Options
Approvals
- Total: 1
| Product Description | Availability | ||
|---|---|---|---|
| PNEUMATISK PRESSUTRUSTNING, INKL. SKYDD, EXKL. BACKAR |
Yes
|
|
|
- Total: 1
Technical Properties
- Total: 1
| Product Description | With locking device (for mechanical tools) | Inserts exchangeable | Number of included inserts | With automatic return | Cycle time | Compression force | Suitable for | Construction/operation | For component | Compression shape | Availability | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNEUMATISK PRESSUTRUSTNING, INKL. SKYDD, EXKL. BACKAR | No | Yes | 0 . | Yes | 1 s | 14 kN | Various applications | Pneumatic | Shrink terminals, End sleeves, Turned contacts, Deutsch, Insulated terminals, Non-insulated terminals, roller compaction, Coaxial, Non-insulated Cu tube and sheet terminals, Modularplugg, D-Sub | Trapezoid compression, Hexagon, Arbour clamping, Oval pressing, Roll compression (shrinking) |
Yes
|
|
|
- Total: 1
Other information
- Total: 1
| Product Description | ETIM-Class | ETIM-Release | Trademark | Warranty | Product Group | Alternative SKU | Availability | ||
|---|---|---|---|---|---|---|---|---|---|
| PNEUMATISK PRESSUTRUSTNING, INKL. SKYDD, EXKL. BACKAR | EC000168 - Crimp tool cable lugs, cable end sleeves, screen connection | 9.0 |
|
1 years | Tabletop Machines | UP14 |
Yes
|
|
|
- Total: 1
