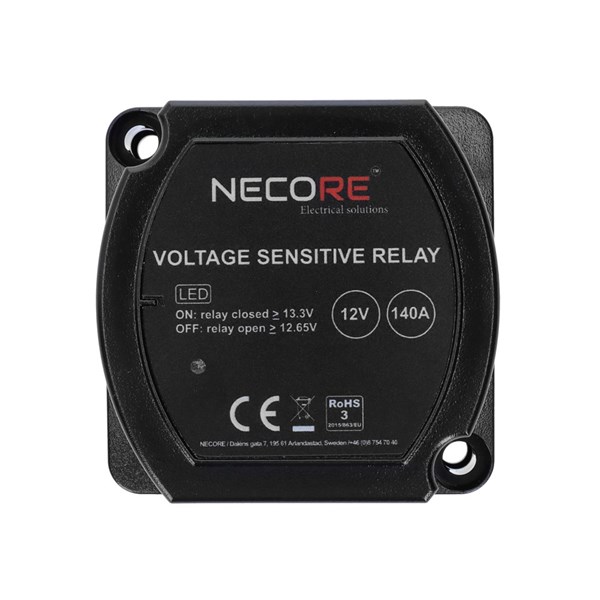

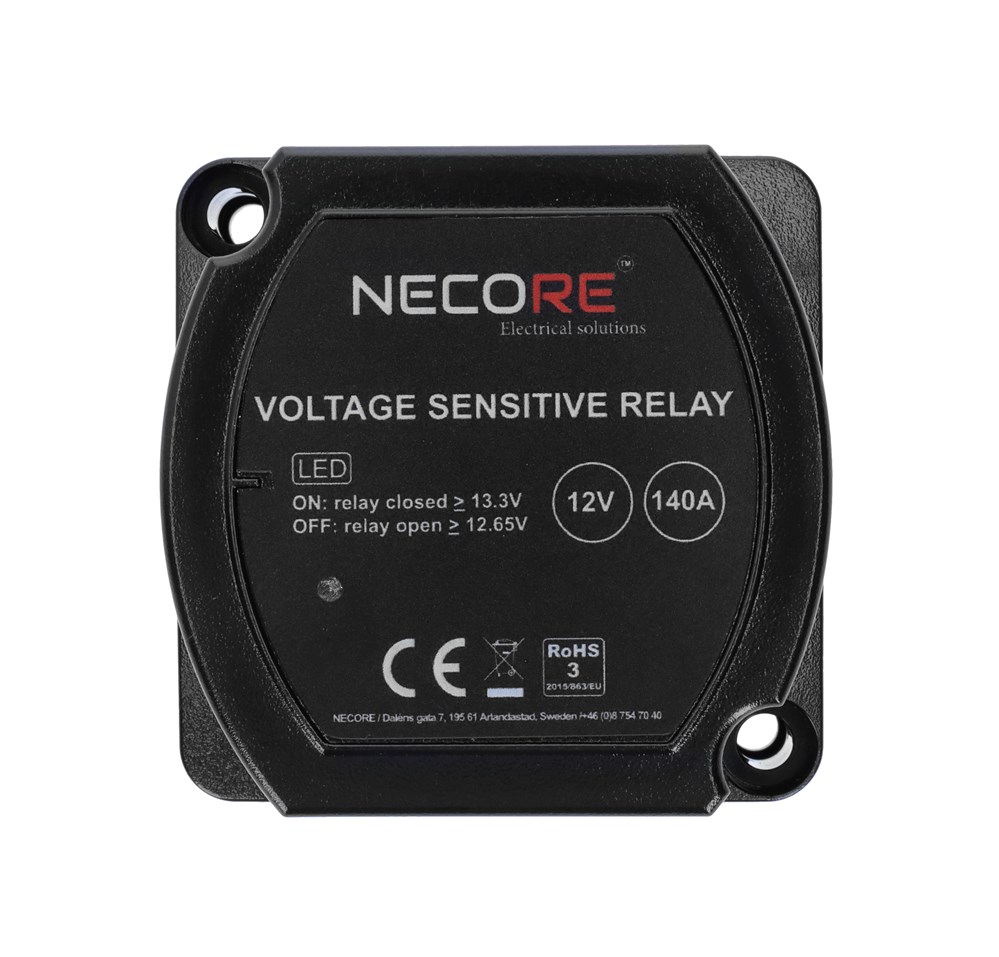

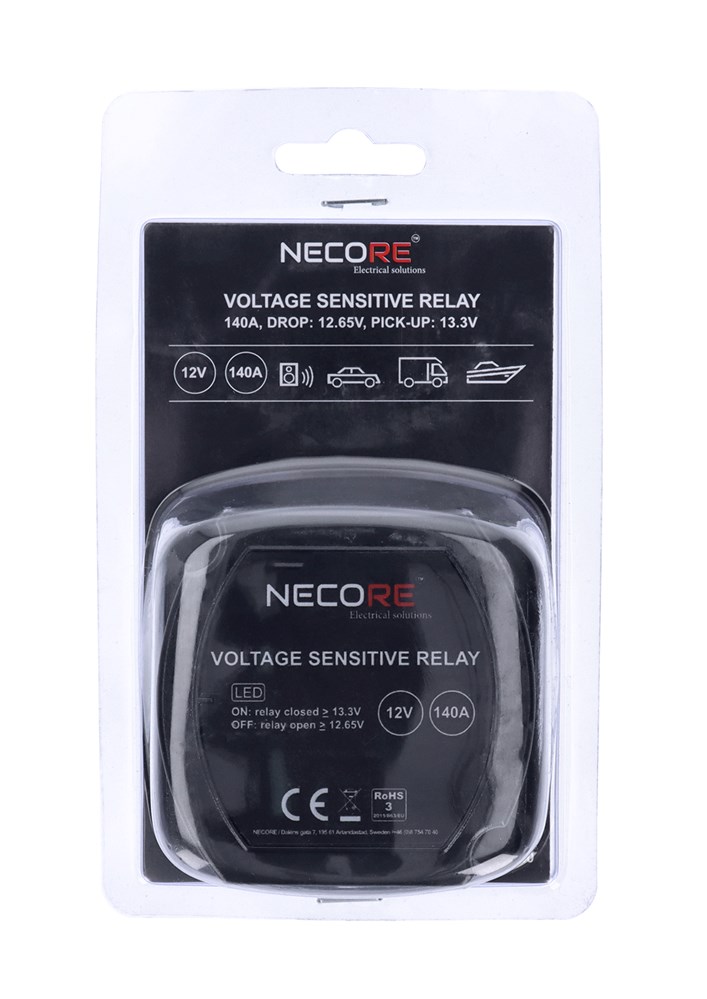

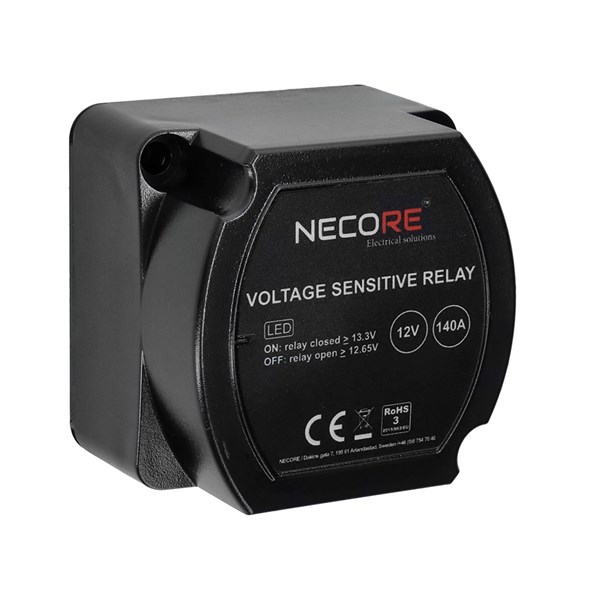

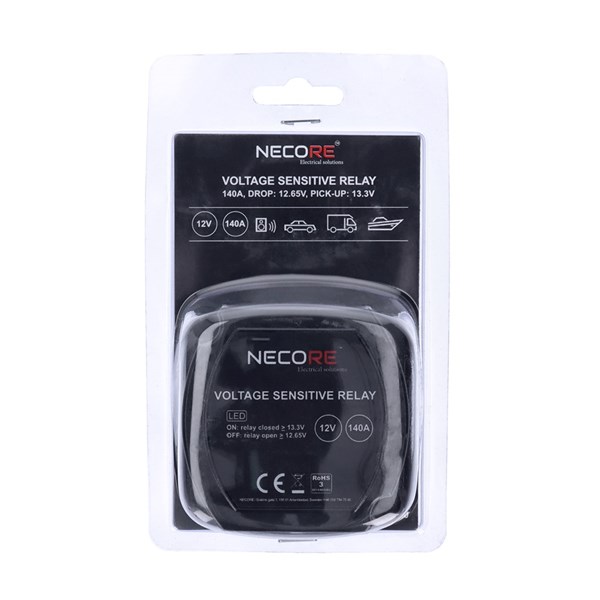

Skiljerelä, spänningsstyrt
Säkerställ att det alltid finns ström kvar i startbatteriet genom att separera det från övriga förbrukningsbatterier på din båt.

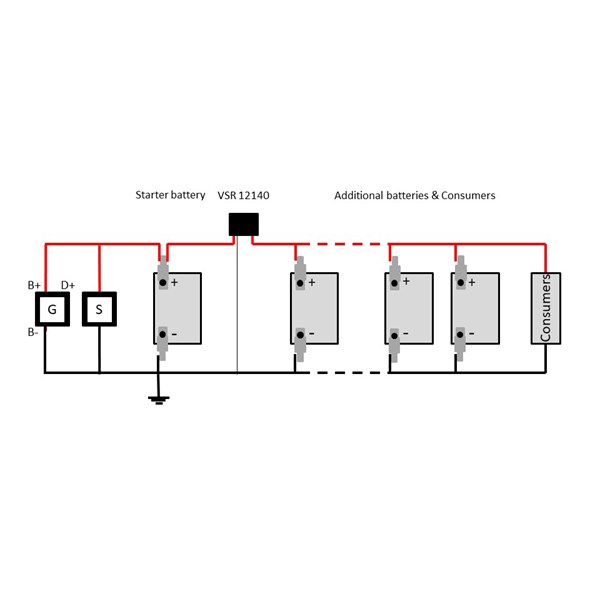

Reläet känner av spänningsnivån i batteribanken och startbatteriet kan därför användas även till andra förbrukare ända tills spänningen går ned under en säkerthetsnivå som start motor kräver. På detta sätt får du tillgång till samtliga batteriers kapacitet till skillnad från ett traditionellt skiljerelä.
Vid hög batterinivå samt när motorn är igång så är reläet slutet för att alla batterier skall laddas vid körning. Vid låg spänningsnivå så öppnar reläet för att säkerställa att det finns spänning kvar i batteriet till startmotorn.
Spänning: 12V
Max ström: 140A.
Pick Up / On: 13.3V
Drop / Cut Off: 12.65V
Levereras med följande:
1 st ringkabelskor M6 för 2.5 mm² kabel.
2st M6 muttrar och brickor för batterikablar.
2.5mm² kabel 40cm lång för anslutning till jord.
4 st skruvar för montering av reläet samt fastsättning av lock.
Technical properties
- External power supply required:
- No
- Operating voltage DC:
- 12 V
- Supply voltage DC:
- 12 V
- Voltage type (operating voltage):
- DC
- Voltage type (supply voltage):
- DC
- Voltage type:
- DC
- Type of electric connection:
- Other
- Number of contacts as normally closed contact:
- 0 .
- Number of contacts as normally open contact:
- 1 .
- Number of contacts as change-over contact:
- 0 .
- Nominal measuring voltage:
- 12 V
- Nominal operating current:
- 140 A
- Rated control supply voltage DC:
- 12 V
- Number of phases:
- 1 .
Show more
Item List
Accessories
Related products
Spare Parts
Product video
Documents
Manuals, Datasheets, Sketches & Drawings
Conflict Minerals Reporting Template Version 6.31_Approved
Dimensions
- Total: 1
| Product Description | Number of phases | MOQ | Unit | Availability | ||
|---|---|---|---|---|---|---|
| SEPARATING RELAY, VOLTAGE CONTROLLED 140A, DROP: 12.65V, PICK-UP: 13.3V | 1 . | 1 . | pcs |
Yes
|
|
|
- Total: 1
Similar Options
Approvals
- Total: 1
| Product Description | Voltage type | Availability | ||
|---|---|---|---|---|
| SEPARATING RELAY, VOLTAGE CONTROLLED 140A, DROP: 12.65V, PICK-UP: 13.3V | DC |
Yes
|
|
|
- Total: 1
Technical Properties
- Total: 1
| Product Description | External power supply required | Operating voltage DC | Supply voltage DC | Voltage type (operating voltage) | Voltage type (supply voltage) | Voltage type | Type of electric connection | Number of contacts as normally closed contact | Number of contacts as normally open contact | Number of contacts as change-over contact | Nominal measuring voltage | Nominal operating current | Rated control supply voltage DC | Number of phases | Availability | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SEPARATING RELAY, VOLTAGE CONTROLLED 140A, DROP: 12.65V, PICK-UP: 13.3V | No | 12 V | 12 V | DC | DC | DC | Other | 0 . | 1 . | 0 . | 12 V | 140 A | 12 V | 1 . |
Yes
|
|
|
- Total: 1
Other information
- Total: 1
| Product Description | ETIM-Class | ETIM-Release | Trademark | Product Group | Alternative SKU | Availability | ||
|---|---|---|---|---|---|---|---|---|
| SEPARATING RELAY, VOLTAGE CONTROLLED 140A, DROP: 12.65V, PICK-UP: 13.3V | EC001443 - Effective power (cos phi) monitoring relay | 9.0 |
|
Voltage sensitve relays & Relay kits | VSR12140 |
Yes
|
|
|
- Total: 1
