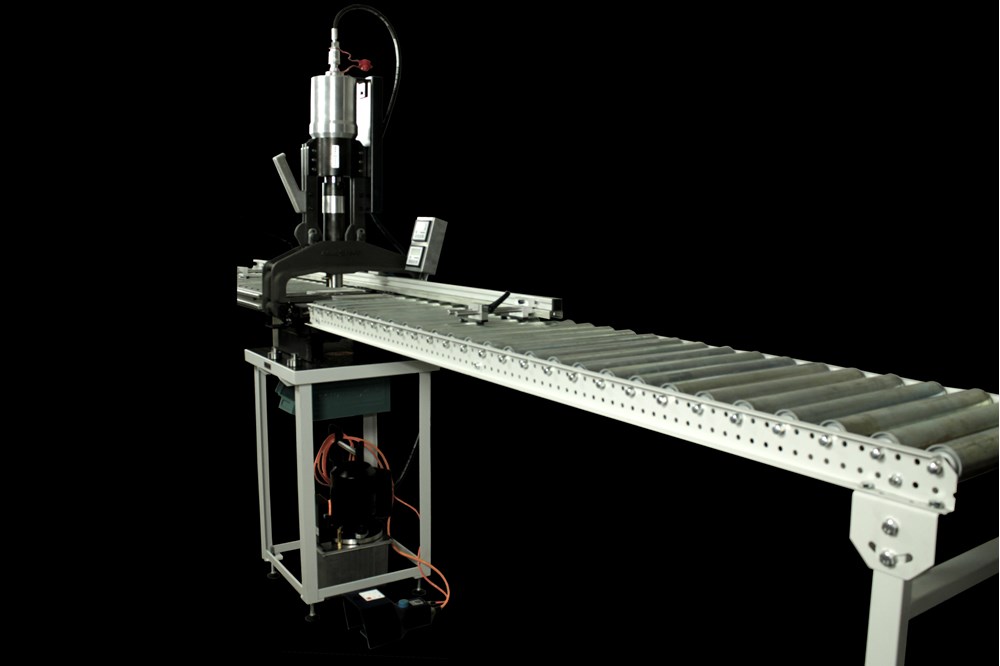

Digipunch 160

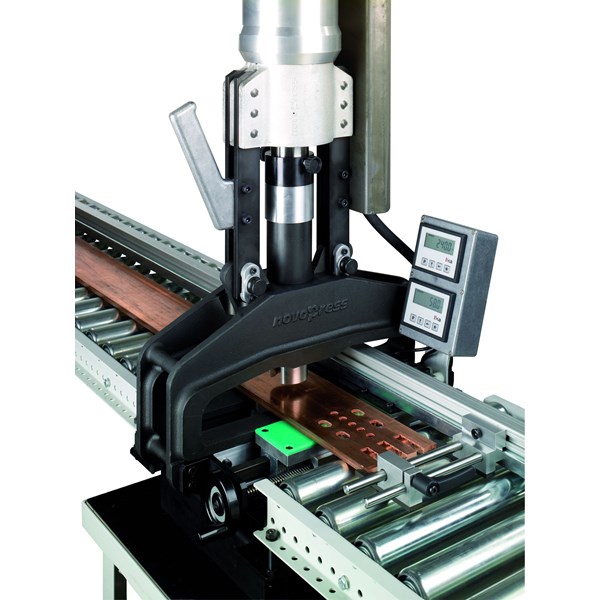

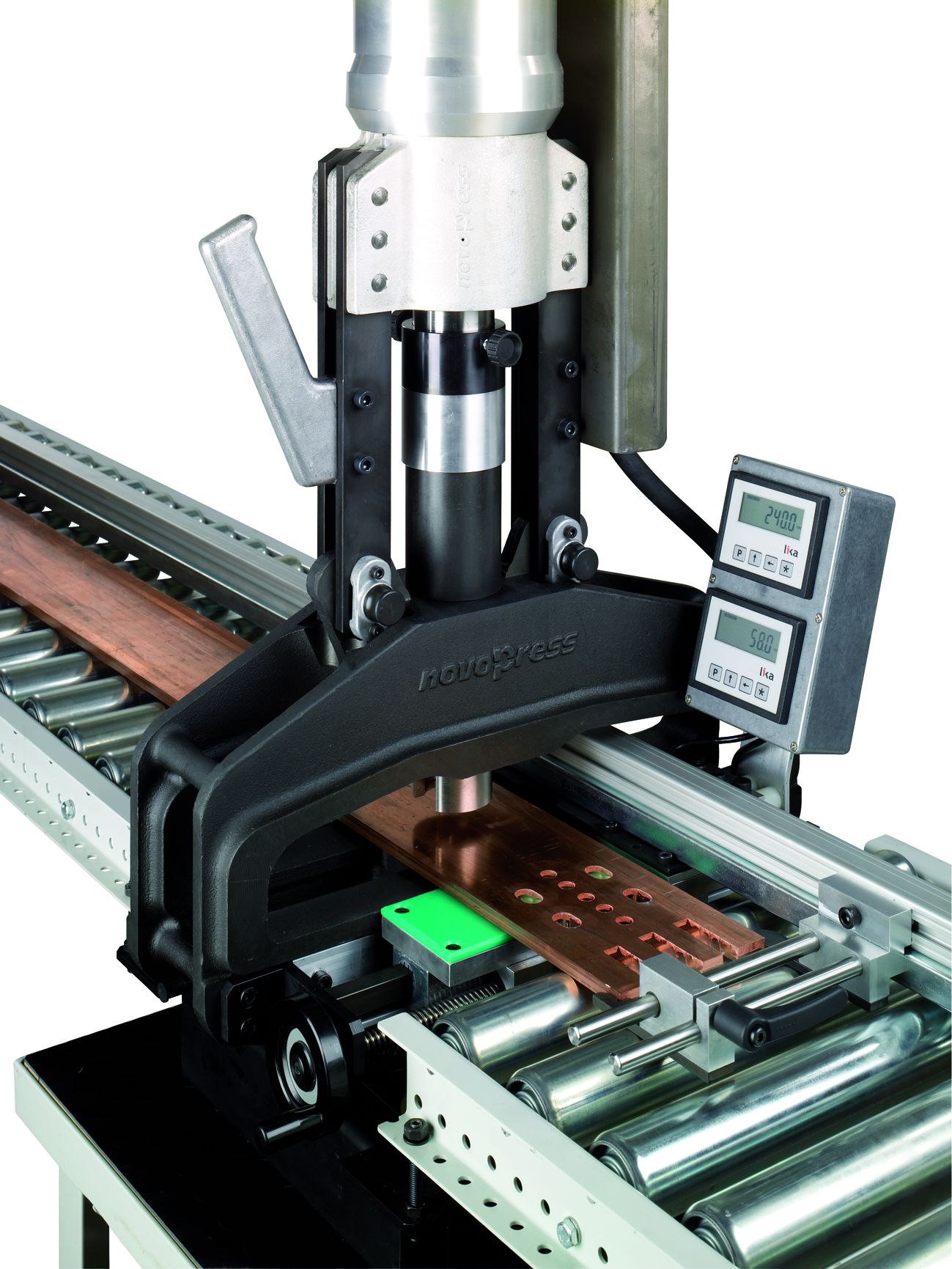

Novopress stansutrustning för Al och Cu-skenor med digital indikering av X och Y-koordinater.

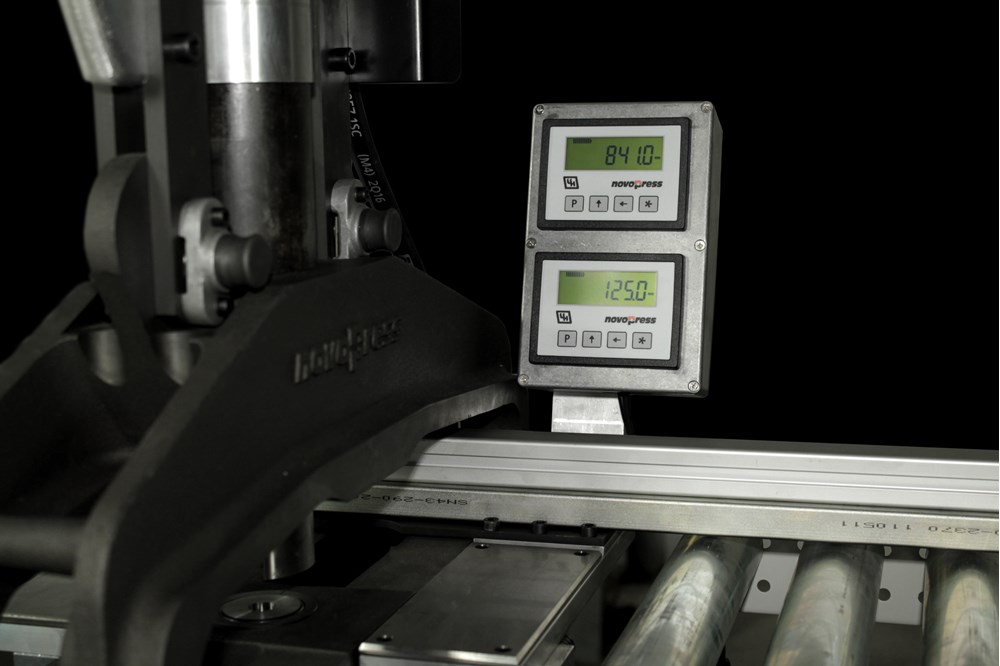

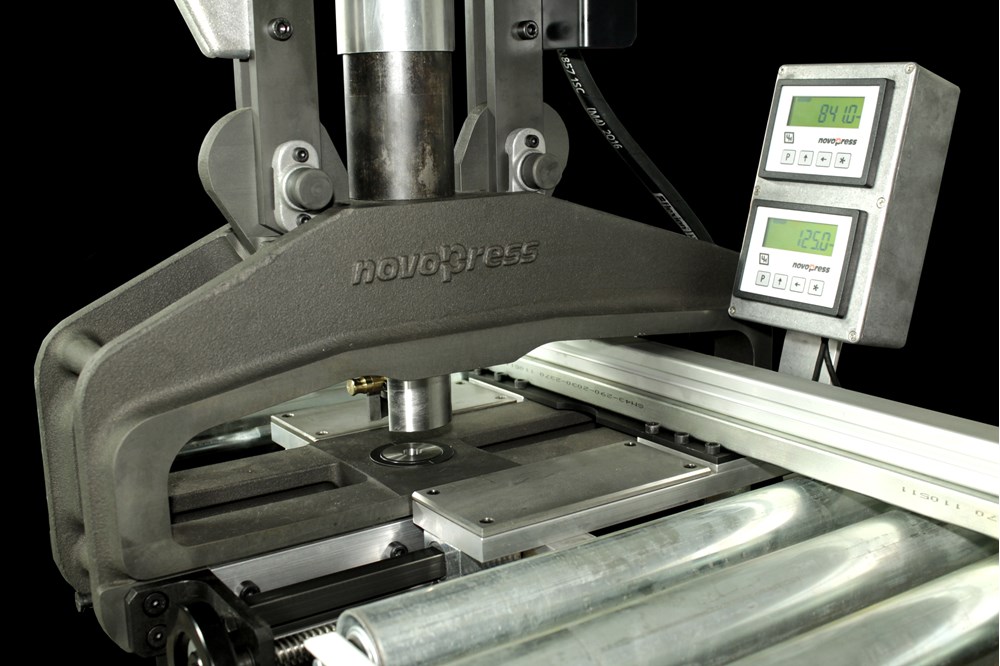

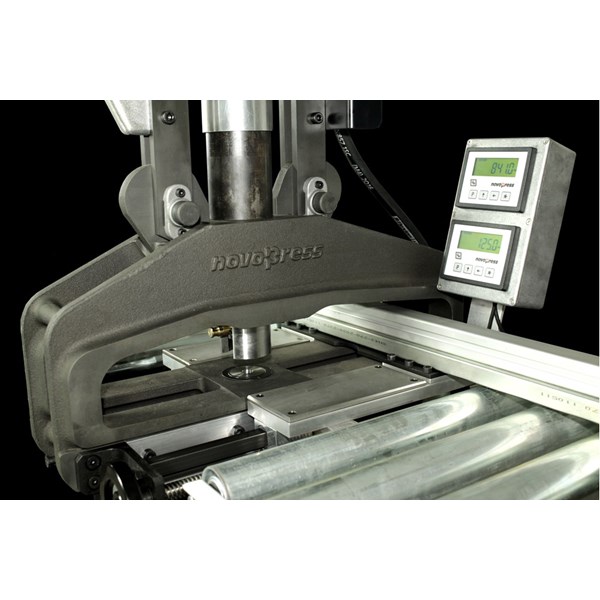

Visarinstrumenten visar vart stansens centrum befinner sig i förhållande till skenans övre högra hörn. Det sparar mycket tid att inte behöva mäta upp och markera hålbild för varje skena, operatören behöver inte heller sikta så att stansens centrum hamnar exakt vid markering.

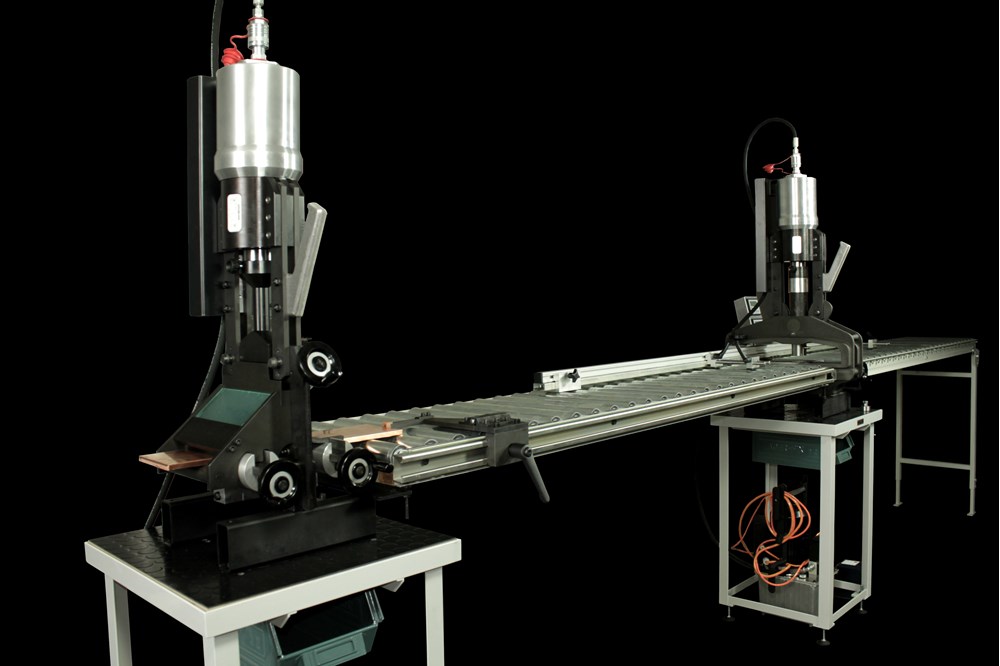

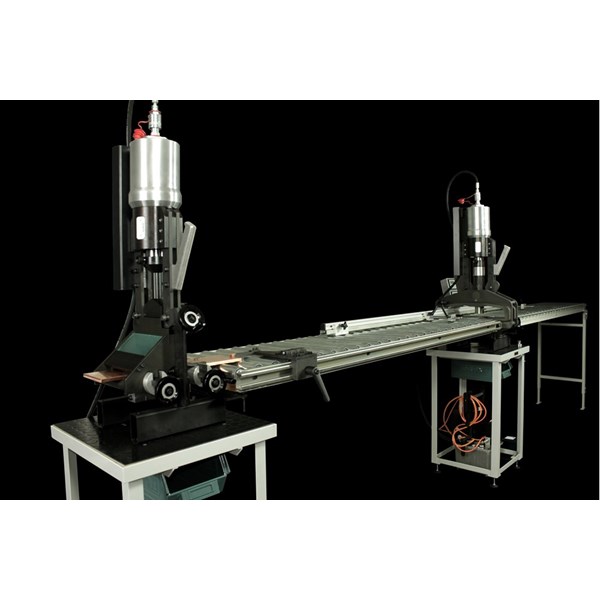

Skenorna kan förflyttas så att hål kan stansas i båda ändar i både X och Y-led.
För att stansa färdigt en och samma skena behöver man alltså aldrig lyfta, vrida och vända den.
Stansar kan bytas utan verktyg.
Se olika stansar nedan.

Tekniska specifikationer:
Höjd 1900 mm
Djup 550 mm
Bredd 4300 mm
Vikt 160 kg
Driftstryck 150 bar (2 200 psi)
Kraft 150 kN
Maximal busbar-storlek 3000 x 160 x 13 mm
Maximal mätområde 2000 x 180 mm
Mätningsupplösning 0,5 mm

Det finns två olika paket:

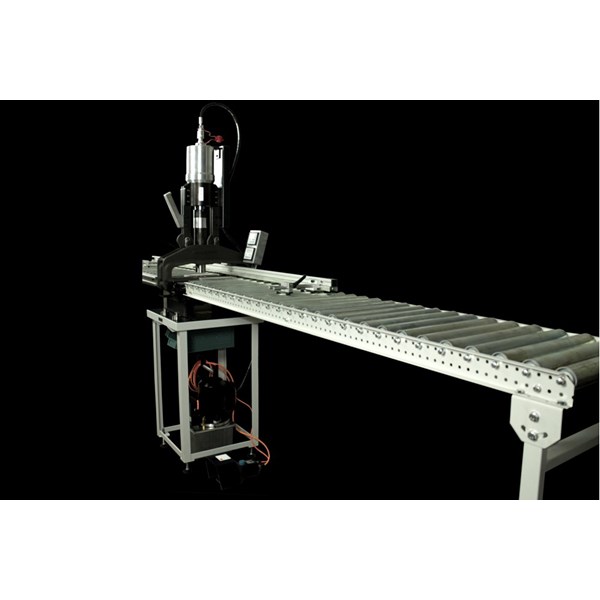

40900: Pump HA 3, HSBL-cylinder, DigiPunch stansverktyg med visarinstrument, bordsstativ, 2 x rullbanor inkl. ben.
40800: Exakt samma setup som 40900 men utan Pump HA 3 och utan HSBL-cylinder
