Stiftelement

Finns i lösform eller på band.

L 05 HA: Lösform
L 25 HA: Lösform
SLM 01T-2.0: På band
SLM 61T-2.0: På band

Tillhörande pressverktyg är YC-021 (-01T, lösform) och YC-022 (-61T, lösform). Ej på lager, men kan beställas på begäran.

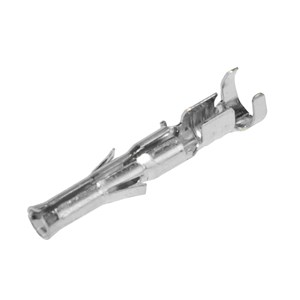

Hylselement

Finns i lösform eller på band.

L 05 HO: Lösform
L 25 HO: Lösform
SLF 01T-2.0: På band
SLF 61T-2.0: På band

Tillhörande pressverktyg är YC-021 (-01T, lösform) och YC-022 (-61T, lösform). Ej på lager, men kan beställas på begäran.

Hylselement

Elementen levereras på rulle eller i lösform.
Passar med kabel 0.05-0.3 mm² (AWG 30-22).

SEH-001T-P0.6: På rulle
BEH-001T-P0.6: Lösform

Tillhörande pressverktyg för EH-serien är YRS-260, YC-260R och WC-260. Se länk nedan.

Hylselement

Elementen levereras på rulle eller i lösform.
Passar med kabel 0.05-0.325 mm² (AWG 30-22).

BXH-001T-P0.6: Fosforbrons, lösform
SXH-001T-0.6: Mässing, på rulle
SXH-001T-P0.6: Fosforbrons, på rulle
SXH-002T-P.,6: Fosforbrons, på rulle

Tillhörande pressverktyg för XH-serien är YRS-110 (SXH-001T), WC-110 (BXH-001T), YRS-480 (SXH-002T) och YC-110R (lösform). Se länk nedan.

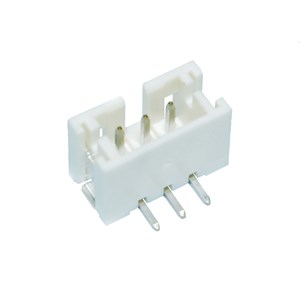

Stående hålmonterade kretskortsdon

Stifttag från 2-pol t.o.m 20-pol. Se tabell nedan.

Hylslement

Elementen levereras på rulle eller i lösform.
Passar med kabel 0.08-0.5 mm² (AWG 28-20).

BXA-001T-P0.6: Lösform, AWG 28-22
SXA-01T-P0.6: På rulle, AWG 24-20
SXA-001T-P0.6: På rulle, AWG 28-22


Tillhörande pressverktyg för XA-serien är YC-692R (lösform BXA-001T) och YC-701R (lösform BXA-01T). Se länk nedan.

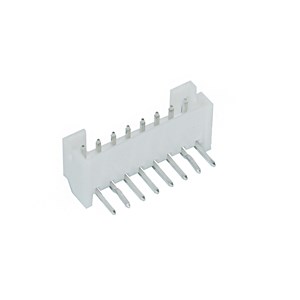

Liggande hålmonterade kretskortsdon

Stifttag från 2-pol t.o.m 16-pol. Se tabell nedan.

Stående hålmonterade kretskortsdon

Stifttag från 2-pol t.o.m 16-pol. Se tabell nedan.

Stående ytmonterade kretskortsdon

Stifttag från 2-pol t.o.m 8-pol. Se tabell nedan.

Liggande ytmonterade kretskortsdon

Stifttag från 2-pol t.o.m 10-pol. Se tabell nedan.

Kontaktdon för stiftelement

Stiftpropp med plats för 1 till 15 stift. Se tabell nedan.

Material: Nylon 66
Skyddsklass: UL94V-2

Kontaktdon för hylselement

Hylspropp med plats för 1 till 15 hylsor. Se tabell nedan.

Material: Nylon 66
Skyddsklass: UL94V-2

Kontaktdon IDC

Hylspropp från 2-pol t.o.m 16-pol, AWG 28 eller AWG 26. Se tabell nedan.

Finns även utan IDC-anslutning, se PH-serien Pitch 2.0. Se länk nedan.

Liggande ytmonterade kretskortsdon

Stifttag från 2-pol t.o.m 20-pol. Se tabell nedan.

Kontaktdon för hylselement

Hylspropp från 2-pol t.o.m 10-pol. Se produkttabell nedan.

Hylselement

Elementen levereras på rulle eller i lösform.
Passar med kabel 0.325-1.31 mm² (AWG 22-16).

BVH-21T-1.1: Mässing, lösform
BVH-21T-P1.1: Fosforbrons, lösform
SVH-21T-1.1: Mässing, på rulle
SVH-21T-P1.1: Fosforbrons, på rulle

Tillhörande pressverktyg för VH-serien är YC-160R och WC-160. Se länk nedan.

Rak PC hålmonterad

Stifttag från 2-pol t.o.m 10-pol. Se tabell nedan.

Hylselement

Elementen levereras på rulle.
Passar med kabel 0.05-0.13 mm² (AWG 32-26).

SZH-002T-P0.5: 0.08-0.13 mm (AWG 28-26)
SZH-003T-P0.5: 0.032-0.08 mm (AWG 32-28)

Tillhörande pressverktyg för ZH-serien är YRS-491, WC-491 (SZH-002T) och YRS-490 (SZH-003T). Se länk nedan.

Stående hålmonterade kretskortsdon

Stifttag från 2-pol t.o.m 13-pol. Se tabell nedan.

Hylselement

Elementen levereras på rulle eller i lösform.
Passar med kabel 0.05-0.325 mm² (AWG 30-22).

BHF-001T-0.8BS: Förtent fosforbrons, lösform
BHF-001T-0.8SS: Förtent mässing, lösform
SHF-001T-0.8BS: Förtent fosforbrons, på rulle
SHF-001T-0.8SS: Förtent mässing, på rulle

Tillhörande pressverktyg för NH-serien är YRS-122 (SHF-001T på rulle), YRS-300 (SHF-002T på rulle) och YC-110R (SHF-001T i lösform). Se länk nedan.

Rakt stiftdon för kretskortsmontage

Stifttag från 2-pol t.o.m 16-pol. Se tabell nedan.

Kontaktdon IDC

Hylspropp från 2-pol t.o.m 13-pol, AWG 28, AWG 26 eller AWG 24. Se tabell nedan.

Kontaktdon IDC

Hylspropp från 2-pol t.o.m 11-pol, AWG 30 eller AWG 28. Se tabell nedan.

Hylselement

Elementen levereras på rulle eller i lösform.
Passar med kabel 0.5-3.31 mm² (AWG 20-12).

BVF-61T-P2.0: Lösform
SVF-42T-P2.0: På rulle, AWG 22-16
SVF-61T-P2.0: På rulle, AWG 20-14
SVF-81T-P2.0: På rulle, AWG 12

Tillhörande pressverktyg för VL-serien är YC-590 (lösform BVF-61T). Se länk nedan.
