Grundverktyg från WDT för lösa backar med inbyggd returspärr som garanterar att kontaktpressningar fullföljs.

Se nedan under relaterade länkar vilka backar som passar till detta WDT verktyg.

Längd: 250 mm

Grundverktyg från WDT för lösa backar med inbyggd returspärr som garanterar att kontaktpressningar fullföljs.

Backarna/käftarna går helt parallellt och kraften är lika stor längst in som längst ut.

Tillbehör som underlättar pressningen finns i form av FT-seriens locator. Hållare 130250 passar alla locators (se länk nedan).

Se också under relaterade länkar vilka backar som passar till detta WDT verktyg.

Längd: 275 mm

Pressbackar till WDT:s handverktyg samt maskiner.
(till vissa maskiner behövs adaptrar för att hålla backen).

UPD 670 / UPD 695

UPD 670: Sats med pressbackar för 6-70 mm² KRF, samt en tolk
för exakt inställning av pressdjupet på kabelskon.

UPD 695: Sats med pressbackar för 6-95 mm² KRT och plåtkabel-
skor, samt två tolkar för exakt inställning av pressdjupet
på kabelskon.

Passar i UP 42 och UP 55. För att passa i UP 55 är också UPA 55 nödvändig.

KP 670 är ett dorn-pressverktyg för 6.0-70 mm² KRF rörkabelskor.
KP 695 är ett dorn-pressverktyg för 6.0-95 mm² KRT och plåtkabelskor (DIN).

Verktygen är av fabrikat WDT från Schweiz och är av
mycket hög industrikvalitet.
Verktygen är identiska förutom skalan som är utbytbar.
Verktygen har inbyggd returspärr som garanterar att kontaktpressningen fullföljs. Arean ställs steglöst mot
skalan vilket möjliggör överpressning i dom applikationer
det ev. behövs.

Längd: 525 mm

KP 670 är ett dorn-pressverktyg för 6.0-70 mm² KRF rörkabelskor.
KP 695 är ett dorn-pressverktyg för 6.0-95 mm² KRT och plåtkabelskor (DIN).

Verktygen är av fabrikat WDT från Schweiz och är av
mycket hög industrikvalitet.
Verktygen är identiska förutom skalan som är utbytbar.
Verktygen har inbyggd returspärr som garanterar att kontaktpressningen fullföljs. Arean ställs steglöst mot
skalan vilket möjliggör överpressning i dom applikationer
det ev. behövs.

Längd: 525 mm

TT 1416 är en pneumatisk pressutrustning från WDT. Den kan utrustas med en mängd olika pressbackar från WDT (se olika typer nedan under relaterade länkar).
På TT 1416 sitter underbacken fast monterad och rör sig inte vid pressningen. Det är överbacken som rör sig mot underbacken och kraften är som störst längst in i backen.

Tekniska data:
- Vikt: 15.2 kg
- Dimensioner: 270x120x240 mm
- Lufttryck: max 6 bar/ 90 PSI
- Ljudnivå: 73 db
- Tid per pressning: c:a 1 sekund

Utrustning:
- Fingerskydd
- Fotpedal
- Luftslangar

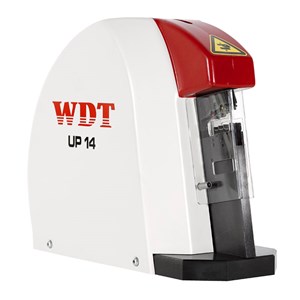

Tack vare sin höga kapacitet i förhållande till pris är UP 14 en idealisk pneumatisk maskin för en produktion där låg volym men hög variation av pressningar är en prioritet.

UP 14 är ett naturligt nästa steg upp från tänger då UP 14 använder samma pressbackar som tängerna i CS 30 serien.



Med varierande pressbackar är UP 14 lämplig för:

- Isolerade och kabelskor, 0,25 till 6mm2

- Oisolerade kabelskor, 0,5 till 16mm2

- Isolerade och oisolerade ändhylsor, 0,14 till 50mm2

- Stift och hylsa ”Turned contacts” 0,14 till 16mm2



Teknisk data:

Crimptryck: 14kN

Arbetstryck: 6 bar / 87 psi

Mått: 300 x 125 x 260mm

Vikt: 13kg



Inkluderat:

- Fotpedal

- Luftslangar

- Fingerskydd



UP 14 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)

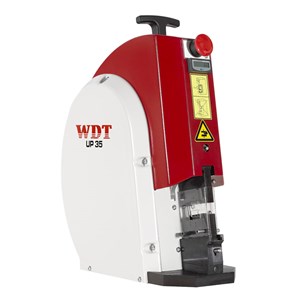

UP 35 är en användarvänlig pneumatisk pressutrustning för små till mediumstora tvärsnitt av skor och kontakter.

UP 35 utför en parallell press vilket säkerhetsställer ett säkert och kvalitativt resultat.

Pressbackarna monteras på adaptrar som snabbt och enkelt kan bytas i maskinen utan extra verktyg vilket ger en hög flexibilitet i val av backar och backsystem.

UP 35 är utrustad med lampa samt räkneverk för bättre kontroll i produktionen.



Teknisk data:

Krimpkraft: 35kN

Arbetstryck: 6 bar / 87 psi

Mått: 390 x 175 x 440mm

Vikt: 20kg



Inkluderat :

- Fotpedal

- Luftslangar

- Fingerskydd

- Nätadapter för 12V lampa

- Elektroniskt räkneverk.



UP 35 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)

Adapters och backhållare som passar i UP 60.

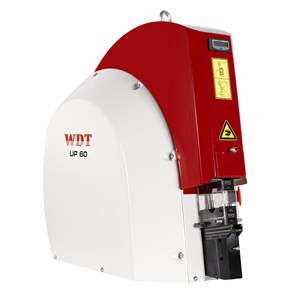

Den kraftfulla UP 60 är en användarvänlig pneumatisk pressutrustning för små till stora tvärsnitt av skor och kontakter, 0,08mm2 -180mm2 (kan variera beroende på godstjocklek och material)

UP 60 utför en parallell press vilket säkerhetsställer ett säkert och kvalitativt resultat.

Pressbackarna monteras på adaptrar som snabbt och enkelt kan bytas i maskinen utan extra verktyg vilket ger en hög flexibilitet i val av backar och backsystem.

UP 60 är utrustad med lampa samt räkneverk för bättre kontroll i produktionen.



Teknisk data: Krimpkraft: 75kN

Arbetstryck: 6 bar / 87 psi

Mått: 540 x 260 x 515mm

Vikt: 60kg

Slaglängd: Min. 6mm, Max. 32mm

Luftförbrukning vid 10mm slaglängd: 17,1l

Luftförbrukning vid 10mm slaglängd: 55l



Inkluderat :

- Fotpedal

- Luftslangar

- Fingerskydd

- Nätadapter för 12V lampa

- Elektroniskt räkneverk.



UP 60 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)
