RSK-serien

Shield-Kon jordningshylsor för skärmad kabel.
Utvecklad för att möta krav där låg storlek och vikt är av stor betydelse. Möter kraven enligt MIL-F-21608.
Finns i 4 storlekar för skärmdiameter från 1.27-7.62 mm.

Material: Koppar
Plättering: Elektro-plätterad tenn enligt MIL-T-10727A
Isolering: Polyester
Temperaturområde: -65º C till +125º C

Större ringar

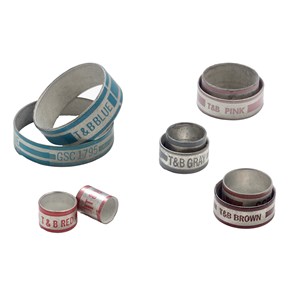

Jordningsringar för större dielektrikum med diameter mellan 9.5-36 mm.

Typ av pressning: Cirkulär

Material inre ring: Kopparlegering ASTM B135
yttre ring: Koppar ASTM B188
Ytfinish: Elektro-förtent enligt MIL-T-10727A
Längd inre ring: 15.2 mm
yttre ting: 11.2 mm

Mindre ringar

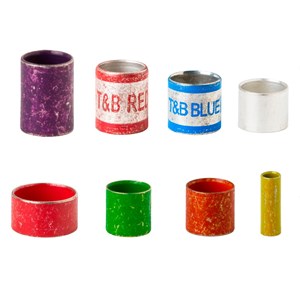

Jordningsringar för dielektrikum med diameter mellan 1.1-9.4 mm, speciellt för mindre skärmar samt koaxialkablar.

Typ av pressning: 6-kant

Material inre ring: Härdad brons
yttre ring: Mjuk brons
Ytfinish: Förtent enligt MIL-T-10727A
Längd inre ring: 7.9 mm
yttre ring: 6.4 mm

D 142-serien

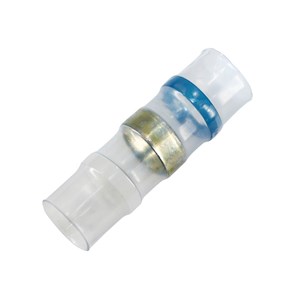

Lödskarvhylsor från Tyco, som är en kombination av krympning och lödning i ett moment.

På D 142-serien skapas en vattentät lödning över en skarv, mellan två eller flera skalade kablar.

Framtagen för kablar med tenn eller silverpläterad skärm.

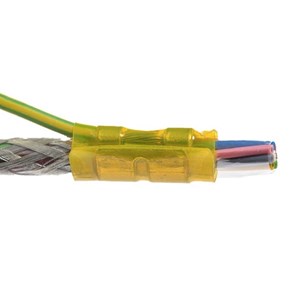

Skärmjordningshylsor som är en kombination av krympning och lödning i ett moment.
Vid uppvärmning krymper hylsan och limmet tätar vid ändarna. Lödtennet smälter över skärmen som ska jordas. Lödningen är vattentät.

På CWT XXXX W1-serien finns det dessutom en separat jordningskabel på hylsan.

Temperatur: -55º C till +125º C

Max. kabelytterdiameter (mm):
CWT 3801: 1.5
CWT 3802: 2.0
CWT 3803: 2.8
CWT 3: 2.8
CWT 3805: 4.4 CWT 3805 W1: 4.4
CWT 3806: 5.8 CWT 3806 W1: 5.8
CWT 3807: 7.0 CWT 3807 W1: 7.0
CWT 3809: 8.7 CWT 3809 W1: 8.7
CWT 3811: 10.9
CWT 7: 6.8
CWT 11: 10.9
CWT 3813: 13.4
CWT 13: 13.4

D-100-serien

Lödskarvhylsor från Tyco, som är en kombination av krympning och lödning i ett moment.
På D 100-serien löder man fast hylsan över skärmen, som ska jordas, på en delvis skalad kabel.

Temperatur: -55º C till +150º C (D 108-0x till 175º C)

Max. kabelytterdiameter (mm):
D 100-00: 3.15
D 101-00: 5.00
D 108-00: 2.40
D 108-01: 3.15
D 144-01: 5.10
