Pressverktyg för koaxialkontakter från Huber & Suhner.
Stort verktyg utan pressbackar.

Allmänt
Halogenfri kabel lämpligt både för fast förläggning eller som anslutningskabel i torra, fuktiga och våta utrymmen
både inom- och utomhus. Med hänsyn av de goda mekaniska egenskaper samt den höga kemikaliebeständigheten, är RADOX 125 speciellt lämplig inom industrin i krävande miljöer, t.ex för maskiner och industriutrustningar.

Uppbyggnad
Ledare: Förtent flertrådig koppar
Ledarisolation: RADOX 125 (polyolefin)
Ledarfärg: 2 upp till 5 ledare enligt CENELEC HD 308, 6 ledare och mer: svart numrerade med gul / grön jordning.
Yttermantel: RADOX 125 (polyolefin)
Mantelfärg: Svart

Tekniska data
Driftspänning: 600/1000 V
Provspänning: 3500 V

Temp. område:
Fast förläggning min/max: -40º C till +125º C
Rörlig förläggning min/max: -40º C till +125º C

Minsta böjradie: 3 x kabelns diameter

Godkännanden, flambeständighet
IEC 60332-3, cat A,B,C, (F4), IEC 61034-2, IEC 60754-2

Allmänt
Halogenfri kabel lämpligt både för fast förläggning eller som anslutningskabel i torra, fuktiga och våta utrymmen
både inom- och utomhus. Med hänsyn av de goda mekaniska egenskaper samt den höga kemikaliebeständigheten, är RADOX 125 speciellt lämplig inom industrin i krävande miljöer, t.ex för maskiner och industriutrustningar. Kabeln har flätad kopparskärm med hög täckningsgrad, därför är den mycket lämplig i miljöer med hög störningsnivå (enligt EMC-direktivet).

Uppbyggnad
Ledare: Förtent flertrådig koppar
Ledarisolation: RADOX 125 (polyolefin)
Ledarfärg: 2 upp till 5 ledare enligt CENELEC HD 308, 6 ledare och mer: svart numrerade med gul / grön jordning.
Skärm: Förtent kopparfläta, täckningsgrad runt 85%
Yttermantel: RADOX 125 (polyolefin)
Mantelfärg: Svart

Tekniska data
Driftspänning: 600/1000 V
Provspänning: 3500 V

Temp. område:
Fast förläggning min/max: -40º C till +125º C
Rörlig förläggning min/max: -40º C till +125º C

Minsta böjradie: 3 x kabelns diameter

Godkännanden, flambeständighet
IEC 60332-3, cat A,B,C, (F4), IEC 61034-2, IEC 60754-2.

Allmänt
Halogenfri kabel för fast förläggning, öppen eller i rör alternativt kanal, samt även i mark. Förläggning där kraftmatning måste fungera även under och efter en brand t.ex nödbelysning, fläktar, pumpar, reservelverk, kraftförsörjning, hissar, offentliga byggnader, kraftstationer, industrier, tunnelsysem, tele- och datacentraler, offshore-installationer.

Uppbyggnad
Ledare: Förtent fåtrådig koppar enligt IEC 60228 Klass 2
Ledarisolation: RADOX 125 (polyolefin)
Ledarfärg: Färgmärkta ledare. Gröngul skyddsledare enligt HD 308 S2.
Yttermantel: RADOX 125 (polyolefin)
Mantelfärg: Orange
Brandbarriär

Tekniska data
Driftspänning: 600/1000 V
Provspänning: 3500 V

Temp.område: -40º C till +110º C (max ledartemperatur)

Minsta böjradie: 3 x kabelns diameter

Godkännanden, flambeständighet
IEC 60331, BS 6387 cat CWZ, IEC 60332-3, cat A,B,C, (F4), IEC 61034-2, IEC 60754-2 samt BBR 94 klass EI30.

Allmänt
Halogenfri kabel för brandlarm, mm. För fast förläggning inom- och utomhus. Används där krav föreligger om att signalmatningen måste fungera även under brand.

Uppbyggnad
Ledare: Entrådig koppar enligt IEC 60228 klass 2
Ledarisolation: RADOX 125 (polyolefin)
Ledarfärg: Färgmärkta 2 x 1 Blå-Orange, 10 x 2 x 1 vit numrerade
Yttermantel: RADOX 125 (polyolefin)
Mantelfärg: Röd
Brandbarriär

Tekniska data
Märkspänning: 60 V

Temp. område: -40º C till +110º C (max ledartemperatur)

Minsta böjradie: 3 x kabelns diameter

Godkännanden, flambeständighet
IEC 60331, BS6387 cat CWZ, IEC 60332-3, cat A,B,C, (F4), IEC 61034-2, IEC 60754-2 samt BBR 94 klass EI30.

Allmänt
Halogenfri kopplingskabel för fast förläggning i tågapplikationer, lamparmaturer, elektriska applikationer samt kabeldragning i vagnar, terminaler och annan kraftförsörjningsapparatur. Tålig mot hög mekanisk belastning, olja och bränsle.

Uppbyggnad
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation: RADOX GKW J (polyolefin-copolymer)
Mantelfärg: Se produktdata nedan

Tekniska data
Driftspänning: 600/1000 V
Provspänning: 4000 V (50 Hz, 5 min)
Temp. område: -40º C till 120º C (max ledartemperatur)
Minsta böjradie: 3 x kabelns diameter (se datablad)

Godkännanden, flambeständighet
BS 6853
DIN 5510
NF F16-101
BS 4066-3, BS6583
BS 6853 kat. D
BS 6853 kat. B
DIN EN 50265-2-1
DIN EN 50266-2-4
DIN EN 50266-2-5
DIN EN 50268-2
NF C32-070 TEST 2
NF X10-702-2
NF X70-100
IEC 60332-1, EN 50265-2-1
IEC 60332-3-24, EN 50266-2-4
IEC 60754-1, EN 50267-2-1
IEC 60754-2, EN 50267-2-3
IEC 61034-2, EN 50268-2

Allmänt
Halogenfri dubbelisolerad kopplingskabel för fast förläggning i tågapplikationer både inom- och utomhus.
Lämplig i styr- och apparatskåp, konverterare och kontrollpaneler.
Tålig mot hög mekanisk belastning, olja och bränsle.

Uppbyggnad
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation innermantel: RADOX GKW K (polyolefin-copolymer)
Ledarisolation yttermantel: RADOX GKW S (polyolefin-copolymer)
Mantelfärg: Svart

Tekniska data
Driftspänning: 1.8/3.0 kV AC, 2.25/4.5 kV DC
Provspänning: 6500 V (50 Hz, 15 min)
Temp. område: -40º C till +120º C
Minsta böjradie: 3 x kabelns diameter (se datablad)

Godkännanden, flambeständighet
BS 6853
DIN 5510
NF F16-101
BS 4066-3, BS 6583
BS 6853 kat. D
BS 6853 kat. B
DIN EN 50265-2-1
DIN EN 50266-2-4
DIN EN 50266-2-5
DIN EN 50268-2
NF C32-070 TEST 2
NF X10-702-2
NF X70-100
IEC 60332-1, EN 50265-2-1
IEC 60332-3-24, EN 50266-2-4
IEC 60754-1, EN 50267-2-1
IEC 60754-2, EN 50267-2-3
IEC 61034-2, EN 50268-2

Allmänt
Halogenfri dubbelisolerad kopplingskabel för fast förläggning i tågapplikationer både inom- och utomhus.
Lämplig i styr- och apparatskåp, konverterare och kontrollpaneler.
Tålig mot hög mekanisk belastning, olja och bränsle.

Uppbyggnad
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation innermantel: RADOX GKW K (polyolefin-copolymer)
Ledarisolation yttermantel: RADOX GKW S (polyolefin-copolymer)
Mantelfärg: Svart

Tekniska data
Driftspänning: 3.6/6.0 kV AC, 4.5/9.0 kV DC
Provspänning: 12 kV (50 Hz, 15 min)
Temp. område: -40º C till +120º C
Minsta böjradie: 3 x kabelns diameter (se datablad)

Godkännanden, flambeständighet
BS 6853
DIN 5510
NF F16-101
BS 4066-3, BS 6583
BS 6853 kat. D
BS 6853 kat. B
DIN EN 50265-2-1
DIN EN 50266-2-4
DIN EN 50266-2-5
DIN EN 50268-2
NF C32-070 TEST 2
NF X10-702-2
NF X70-100
IEC 60332-1, EN 50265-2-1
IEC 60332-3-24, EN 50266-2-4
IEC 60754-1, EN 50267-2-1
IEC 60754-2, EN 50267-2-3
IEC 61034-2, EN 50268-2

Allmänt
Radox solcell-kopplingskabel erbjuder en optimal lösning när det gäller att förbinda solcellspaneler inbördes eller med kopplingslådor och frekvensomriktare. Kabeln är mycket tålig mot mekanisk påverkan. Bra egenskaper i avseende temperaturområde, kemisk resistans, UV-reistans och kortslutningsresistans. Kabeln är halogenfri.

Uppbyggnad
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation: Innermantel: RADOX®
Yttermantel: RADOX®
Mantelfärg: Se produktfakta

Tekniska data
Minsta böjningsradie:
D<8 mm4 x kabeldiam Ø
D>8 mm6 x kabeldiam Ø
Temperaturområde: -40º C till +110º C
Märkspänning: Uo/U AC: 600/1000 V, DC: 1000/1650 V
Provspänning: 3500 V
Brandspridningsklass: IEC 60332-1-2 (F2)

Godkännanden
IEC 603332-1, EN 5265-2-1
IEC 670754-1, EN 50267-2-1
IEC 60754-2, EN 50267-2-3
IEC 61034-2,EN 50268-2

Allmänt
Halogenfri flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan.
Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.

Uppbyggnad
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation: RADOX 125 (polyolefin)
Mantelfärg: Se produktdata nedan

Tekniska data
Driftspänning: 600/1000 V ( Provspänning: 3500 V

Temp. område: -40º C till +125º C (max ledartemperatur)

Minsta böjradie: 3 x kabelns diameter

Kabelarea: 0.25mm²-240mm²

Godkännanden, flambeständighet
IEC 60754-1, EN 50267-2-1
IEC 60754-2, EN 50267-2-3
IEC 61034-2, EN 50268-2

Allmänt
Flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan.
Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.

Uppbyggnad
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation: RADOX 155 (polyolefin), flamskyddad
Mantelfärg: Se produktdata nedan

Tekniska data
Driftspänning: 600/1000 V ( Provspänning: 3500 V

Temp. område: -55º C till +155º C (max ledartemperatur)

Minsta böjradie: 3 x kabelns diameter

Kabelarea: 0.25mm²-50mm²

Gokännanden, flambeständighet
VDE 94015
VDE 100691

Allmänt
Flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan.
Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.

Uppbyggnad
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation: RADOX 125 (polyolefin)
Mantelfärg: Se produktdata nedan

Tekniska data
Driftspänning: 300 V
Provspänning: 2000 V
Temp.område: -40º C till +125º C (max ledartemperatur)
Minsta böjradie: 3 x kabelns diameter

Godkännanden, flambeständighet
UL = Underwriters Laboratories File No. E63322
CSA = Canadian Standards Association Report No. 69581

Allmänt
Flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan.
Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.

Uppbyggnad
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation: RADOX 125 (polyolefin)
Mantelfärg: Se produktdata nedan

Tekniska data
Driftspänning: 600 V
Provspänning: 2500 V
Temp. område:
Fast installation: -40º C till +125º C (max ledartemperatur)
Rörlig installation: -25º C till +125º C (max ledartemperatur)
Minsta böjradie: 3 x kabelns diameter

Godkännanden, flambeständighet
CSA C22.2 no. 0.3 cl. 4.11.1
CSA C22.2 no. 0.3 cl. 4.11.2
EN 50265-2-1, IEC 60332-1
EN 50267-2-1, IEC 60754-1
EN 50267-2-2, IEC 60754-2
EN 50268-2, IEC 61034-2
UL 1581 sec. 1090
UL 1581 sec. 1080
CSA Cert. 1418425
UL E 63322

Allmänt
Flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan.
Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.

Uppbyggnad
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation: RADOX 125 (polyolefin)
Mantelfärg: Se produktdata nedan

Tekniska data
Driftspänning: 600 V
Provspänning: 2500 V
Temp. område: -55º C till +155º C (max ledartemperatur)

Godkännanden, flambeständighet
CSA 039507X0000
UL E63322

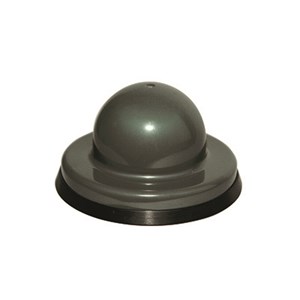

Skyddskåpa

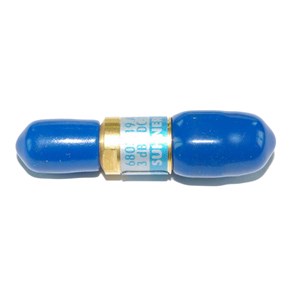

Terminator

Rak BNC krimp

75 Ohm.

Vinklad BNC krimp

Rak BNC krimp

För kabelskarv.

Rak BNC krimp

För enhåls chassimontage.

Rak TNC krimp

Rak SMA löd

Vattentät, för enhåls chassimontage.

Rak SMA, stift

Vinklad SMA löd

För semi-rigid kabel.

Rak SMA krimp

Rak SMA löd, semi-rigid kabel

Vinklad SMA krimp

Rak SMA krimp

För kabelskarv.

Rak SMA löd

Med fyrkantsfläns, för chassimontage.

Rak SMB krimp

Vinklad SMB krimp

Rak SMB krimp

För kabelskarv.
