Max storlek på skena: 125x13 mm.

31646: Stort steg, 25 mm hög på längden 37 mm. Max skena 120 x 10 mm. 31425: Litet steg, 18 mm hög på längden 21 mm. Max skena 80 x 8 mm.

31890: Justerbar hålmall för alla hålbilder. 31138: Fast hålmall för hålbild 40/80. 31156: Fast hålmall för hålbild 50/100. 31184: Fast hålmall för hålbild 60/120.

HSBL är ett flexibelt Novopress-system som antingen används för service arbeten på fältet eller likaväl industriellt. Systemet kan byggas ut succesivt med nya pumpar, cylindrar, verktyg rullbanor efter behov. Nedan följer ett antal system som Novopress satt ihop med subventionerade paketpriser.

Det finns två olika stegverktyg från Novopress: 31188 Stort steg, 26 mm hög på längden 37 mm. Max skena 120 x 10 mm. 31671 Litet steg, 18 mm hög på längden 21 mm. Max skena 80 x 8 mm. Tillbehören passar till BGD-3/4/5.

Reservdelar för digipunch 160

HA 1 ES Standard 150 bars pump från Novopress med integrerad 24 V DC styrning för handmanövrerade verktyg. Pumpen har en inbyggd säkerhets/retur-ventil som förhindrar inkopplat verktyg och pump från övertryck. Inklusive fotpedal med inbyggd nödstopp. Uppfyller säkerhetsföreskrifter VVA/UVB. Rekommenderade presshuvuden: HP 95, HP 300, HP 450, HP 630. Se Novopresskatalog nedan för mer information.

För bockning av skenor på högkant för att spara utrymme. Max. 40 x 10 mm skena för 90°. Max. 50 x 10 mm skena för 45°. Tillbehören passar till BGD-3/4/5.

Flexibarkaputrustning från Novopress som ger perfekta snitt. Kapar upp till 125 x 10 mm breda flexibarskenor med och utan isolering utan deformation.

1179: Max. 120 x 13 mm skena. För bredare skenor rekommenderas BGD-4.

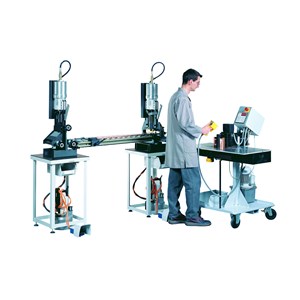

Novopress stansutrustning för Al och Cu-skenor med digital indikering av X och Y-koordinater. Visarinstrumenten visar vart stansens centrum befinner sig i förhållande till skenans övre högra hörn. Det sparar mycket tid att inte behöva mäta upp och markera hålbild för varje skena, operatören behöver inte heller sikta så att stansens centrum hamnar exakt vid markering. Skenorna kan förflyttas så att hål kan stansas i båda ändar i både X och Y-led. För att stansa färdigt en och samma skena behöver man alltså aldrig lyfta, vrida och vända den. Stansar kan bytas utan verktyg. Se olika stansar nedan. Tekniska specifikationer: Höjd 1900 mm Djup 550 mm Bredd 4300 mm Vikt 160 kg Driftstryck 150 bar (2 200 psi) Kraft 150 kN Maximal busbar-storlek 3000 x 160 x 13 mm Maximal mätområde 2000 x 180 mm Mätningsupplösning 0,5 mm Det finns två olika paket: 40900: Pump HA 3, HSBL-cylinder, DigiPunch stansverktyg med visarinstrument, bordsstativ, 2 x rullbanor inkl. ben. 40800: Exakt samma setup som 40900 men utan Pump HA 3 och utan HSBL-cylinder

Ett digitalt bockningsbord med längdstopp från Novopress där operatören knappar in hur många grader bockningen skall vara. Vagnen har förvaringsskåp för bockningstillbehör. Maskinen är programmerbar, det betyder att man kan spara skenor med många bockningar i maskinen och få instruktion hur skenan skall vändas. Effektivt vid massproduktion. Bockningsbordet kompenserar automatiskt för skenans återfjädring. Precision: ±0.2° Max storlek på skena: 160 x 13 mm Hastighet: 90° vinkel på 120 x 10 mm skena på 11.5 sekunder

Max tjocklek på skena: 13 mm. Runda stansar upp till 21 mm. Ovala stansar upp till 21 x 14 mm. Flexibarstansar upp till 21 mm.

Max storlek på skena: 120x13 mm Bockar upp till 120°.

Bockning nära kant för 120 x 6 mm, 80 x 8 mm och 60 x 10 mm. Minsta längd: 25 mm.

Ett mycket kraftigt kabelkapverktyg för koppar och aluminium kablar upp med ytter diameter upp till 120mm. Verktyget består av skär, mothåll skruv samt cylinder. 1097: Skär (standard) 4121: Skär (för armerad kabel) 1098: Kabelmothåll 11393: Skruv för mothåll 2420: Cylinder Cylindern kan drivas av pump HA 1 ES eller HA 3.

Används för Flexibar/laminat-skenor. Stansarna är koniska, 5mm längre än standardstansarna och kompletteras med en avstrykare som trycker ihop laminaten innan stansning.

Ny serie stansar från Novopress där man inte behöver verktyg för att byta dem. Stansbyte sker inom 20 sekunder.Stansarna finns även som runda och ovala.

Används för Flexibar/laminat-skenor. Stansarna är koniska, 5mm längre än standardstansarna och kompletteras med en avstrykare som trycker ihop laminaten innan stansning.

Det här är ett hand-hydrauliskt pressverktyg från Novopress som arbetar backlöst på koppar och aluminiumkabelskor. Kabelskor och skarvhylsor pressas med samma backar från 16-400 mm² Cu & 50-400 mm² Al. HPM 400 arbetar som övriga Novopressutrustningar med V-crimp, det är en crimp som fungerar på de flesta typer av kabelskor/skarvhylsor. Pressverktyget pressar tills "rätt" mottryck uppnåtts, det betyder att Novopress med sin V-crimp har en automatisk övercrimpningsfunktion som pressar lite extra i dom fall där kabelns fysiska area inte längre håller måttet (vanligt idag eftersom arean numera bestäms efter ledningsförmåga och inte efter fysisk area). Egenskaper: - 5.9 kg - Längd 550 mm - 12 tons presskraft (120 kN) - Roterbart presshuvud möjliggör arbete även där utrymmet är begränsat. - Kolvens retur styrs manuellt och behöver inte gå tillbaka till sitt ändläge, detta medför kortare presstider. - Inga ställtider för backbyten och ingen dyra investeringskostnader för pressbackar i olika areor. Mindre att bära med sig och mindre att tappa bort. HPM 400 uppfyller norm IEC 61238-1 och SEN 24 50 10/12. Som komplement kan HPM 400 utrustas med förformningsbackar, C-hylsbackar. HPM 400 använder sig av samma tillbehör som HPA 400 / HPH 400. OBS! Detta är ett demoexemplar.
