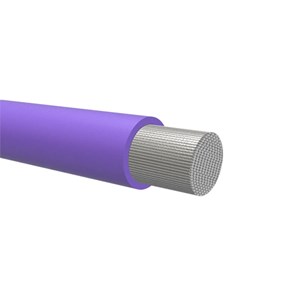

Texiline
Flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan. Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.
Ledare: Förtent flertrådig koppar
Dnv-godkänd från 1.0mm²
Ledartemperatur: +90ºC
Voltage Rating U0/U (Um): 0,6/1(1,2) kV
Standarder:
Ledare: IEC 60228,5
Konstruktion: IEC 60092-350IEC 60092-353IEC 60092-360
Halogenfri: IEC 60754-1
Eldresistent: IEC 60332-1
Rökdensitet: IEC 61034-1/2
Godkännaden: DNV
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PO (polyolefin)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Grå, Röd, Svart, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-90 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 90 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Halogenfri:
- Ja
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Ledarens färg:
- Blå, Brun, Grå, Grön/gul, Röd, Svart
- Ledaryta:
- Förtent
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 6-14.7 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Ja
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej

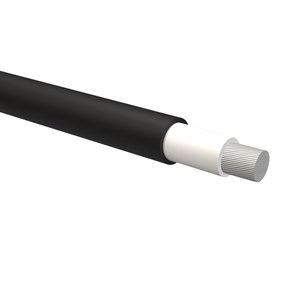

H01N2-D FT - Bobin
Olje- och väderbeständig anslutnings- och svetskabel. För användning där de mekaniska påfrestningarna är höga, i både torra och fuktiga utrymmen, inom- som utomhus.
Uppbyggnad
Ledare: Extra mång- och fintrådig förtent koppar
Ledarisolation: Kloroprengummi (Neopren)
Mantelfärg: Svart
Förpackning: Bobin, ring eller trumma
Tekniska data:
Driftspänning: 100 V
Provspänning: 1000 V
Temp. område: Fast förläggning min/max: -40ºC till +80ºC, Rörlig förläggning min/max: -25ºC till +80ºC
Minsta böjradie: 5 x kabelns diameter
Kabelarea: 16mm² - 95mm²
Godkännanden: CE
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- Gummi
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Röd, Svart
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -20-80 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 80 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 6 = Extra fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Ledarens färg:
- Röd, Svart
- Ledaryta:
- Förtent
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 58.2-115.2 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
H01N2-D FT - Trumma
Olje- och väderbeständig anslutnings- och svetskabel. För användning där de mekaniska påfrestningarna är höga, i både torra och fuktiga utrymmen, inom- som utomhus.
Uppbyggnad
Ledare: Extra mång- och fintrådig förtent koppar
Ledarisolation: Kloroprengummi (Neopren)
Mantelfärg: Svart
Förpackning: Trumma
Tekniska data:
Driftspänning: 100V
Provspänning: 1000V
Temp. område: Fast förläggning min/max: -40ºC till +80ºC Rörlig förläggning min/max: -25ºC till +80ºC
Minsta böjradie: 5 x kabelns diameter
Kabelarea: 16mm²-95mm²
Godkännanden:CE
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- Gummi
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Röd, Svart
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -20-80 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 80 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 6 = Extra fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Ledarens färg:
- Röd, Svart
- Ledaryta:
- Förtent
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 66-115.2 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej

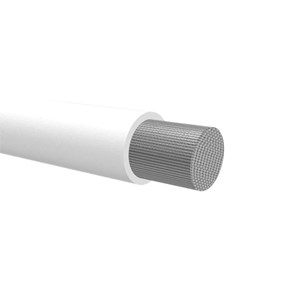

UL 1015
UL/CSA-godkänd PVC-kopplingskabel för intern kabeldragning av kopplingsskåp, medicinsk utrustning, elektroniska moduler och styrsystem samt för installation i ledningar och rör
i maskiner och som anslutningstråd för transformatorer och motorer.
Max 600 V AC.
Uppbyggnad Ledare: Förtent mångtrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt tabell
Ledar resistance enligt IEC 60228
MIn. Böjradie fast förlagd 10 x d
Min. Böjradie rörligt förlagd15 x d
Driftspänning: 600 V AC
Provspänning: 3kV
Temp. Område :
Ledartemperatur vid kontinuerlig drift -40ºC till +105ºC.
Lägsta monteringstemperatur -10ºC
Godkännande:
UL Subject 758 AWM, Style 1015. Isolation: UL 1581
UL: VW-1 CSA: FT1
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PVC (polyvinylklorid)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Gul, Grå, Grön, Orange, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Nej
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -25-105 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 105 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Färg:
- Svart, Grön, Grå, Orange, Gul, Grön/Gul, Brun, Röd, Vit, Blå, Lila
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -40-105 °C
- Ledarens färg:
- Blå, Brun, Gul, Grå, Grön, Grön/gul, Lila, Orange, Röd, Svart, Vit
- Ledaryta:
- Förtent
- Halogenfri:
- Nej
- Förpackning:
- Bobin B5
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 10.2-19.2 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej

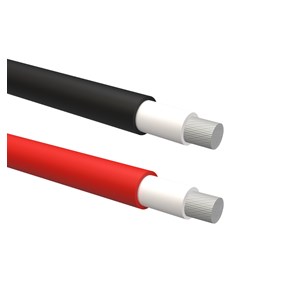

Kopplingskabel för solceller H1Z2Z2-K - Ring
H1Z272-K solcell-kopplingskabel erbjuder en optimal lösning när det gäller att förbinda solcellspaneler inbördes eller med kopplingslådor och frekvensomriktare. Kabeln är mycket tålig mot mekanisk påverkan. Bra egenskaper i avseende temperaturområde, kemisk resistans, UV-reistans och kortslutningsresistans. Kabeln är halogenfri.
Uppbyggnad:
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation:
Innermantel: POLYOLEFIN
Yttermantel: POLYOLEFIN
Mantelfärg: Se produktfakta
Tekniska data:
Minsta böjningsradie:
Rörlig = D < 8 mm² x kabeldiam Ø
Fast = D > 8 mm3 x kabeldiam Ø
Temperaturområde: -40ºC till +110ºC
Märkspänning: Uo/U AC: 1000V, DC: 1500V
Provspänning: 6500VAC
Godkännanden:
EN 50575:2014
EN 50575/A1:2016 CE EN 50618 CPR Eca
Kopplingskabel för solceller H1Z2Z2-K - Trumma
H1Z272-K solcell-kopplingskabel erbjuder en optimal lösning när det gäller att förbinda solcellspaneler inbördes eller med kopplingslådor och frekvensomriktare. Kabeln är mycket tålig mot mekanisk påverkan. Bra egenskaper i avseende temperaturområde, kemisk resistans, UV-reistans och kortslutningsresistans. Kabeln är halogenfri.
Uppbyggnad:
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation:
Innermantel: POLYOLEFIN
Yttermantel: POLYOLEFIN
Mantelfärg: Se produktfakta
Tekniska data:
Minsta böjningsradie:
Rörlig = D < 8 mm² x kabeldiam Ø
Fast = D > 8 mm3 x kabeldiam Ø
Temperaturområde: -40ºC till +110ºC
Märkspänning: Uo/U AC: 1000V, DC: 1500V
Provspänning: 6500VAC
Godkännanden:
EN 50575:2014
EN 50575/A1:2016 CE EN 50618 CPR Eca

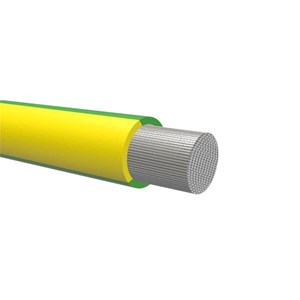

RQ (H05Z-K, H07Z-K) - Kartong
Används som kopplings- och installationsledning.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: Halogenfri polymen blandning
Ledarfärg: Enligt tabell nedan
Tekniska data:
Märkspänning:
H05Z-K 0.5-1.0 mm²: 300/500 V
H07Z-K 1.5-120 mm²: 450/750 V
Provspänning:
H05Z-K 0.5-1.0 mm²: 2000 V
H07Z-K 1.5-120 mm²: 2500 V
Max arbetstemperatur: +90º C Klarar en kortvarig arbetstemperatur på +250º C
Minsta böjradie: 12 x kabelns diameter
Förpackningar:
Kartong: RQ 0.5-6.0 mm²
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- Övrigt
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Gul, Grå, Grön, Orange, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -15-90 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70-90 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 300-600 V
- Halogenfri:
- Ja
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart, Grön, Grå, Orange, Gul, Grön/Gul, Brun, Röd, Vit, Blå, Rosa, Lila, Ljusblå, Mörkblå
- Material isolering:
- Polymen
- Drifttemperaturområde:
- -5-90 °C
- Ledarens färg:
- Blå, Brun, Gul, Grå, Grön, Grön/gul, Lila, Orange, Rosa, Röd, Svart, Vit
- Ledaryta:
- Blank, Förtent
- Halogenfri:
- Ja
- Förpackning:
- Kartong (låda)
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 10.4-19 mm
- Brandklass (EN13501-6):
- Eca
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
TX UL 3607
Flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin.
Idealisk för installation inuti rör samt för utanpåliggande installation. Mycket goda elektriska och mekaniska egenskaper.
Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan.
Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.
Halogenfri.
Uppbyggnad
Ledare: Förtent flertrådig koppar
Ledarisolation: XHFFR
Mantelfärg: Se produktdata nedan
Tekniska data:
Driftspänning: 600 V
Temp.område: -40ºC till +105ºC
Godkännanden, flambeständighet
UL file E164256, AWM IEC 60751-1 IEC 60754-2
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PO (polyolefin)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Gul, Grå, Grön, Orange, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-105 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 105 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Ja
- Kategori ledare:
- Klass 5 = Fintrådig
- Färg:
- Svart, Grön, Grå, Orange, Gul, Grön/Gul, Brun, Röd, Vit, Blå, Lila
- Material isolering:
- XLPE
- Drifttemperaturområde:
- -40-105 °C
- Ledarens färg:
- Blå, Brun, Gul, Grå, Grön, Grön/gul, Lila, Orange, Röd, Svart, Vit
- Ledaryta:
- Förtent
- Halogenfri:
- Ja
- Förpackning:
- Trumma, Bobin B5
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 7.2-41.7 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Ja
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
SIF
Kopplingsledning med isolering av silikongummi. Ledningen är speciellt lämplig som inre kopplingsledning i belysningsarmaturer, ugnar, värmeaggregat och i utrustningar där ledningen kontinuerligt utsätts för höga temperaturer. Ledningen är halogenfri.
Förpackning: Ring
Uppbyggnad
Ledare: Fintrådig förtent koppar
Ledarisolation: Silikongummi
Ledarfärg: Enligt tabell nedan
Tekniska data:
Driftspänning: 300/500V
Provspänning: 2000V
Temp.område: -40ºC till +185ºC
Minsta böjradie:
Flexibel: 12 x kabeldiametern
Fast: 6 x kabeldiametern
Kabelarea: 0.5mm²-6mm²
Godkännanden: IEC 60754-1
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- Gummi
- Specifikation kärnisolering:
- SI (silikongummi)
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Gul, Grå, Grön, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -60-185 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 185 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Ja
- Kategori ledare:
- Klass 6 = Extra fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart, Grön, Grå, Gul, Grön/Gul, Brun, Röd, Vit, Blå
- Material isolering:
- Silikon
- Drifttemperaturområde:
- -40-185 °C
- Ledarens färg:
- Blå, Brun, Gul, Grå, Grön, Grön/gul, Röd, Svart, Vit
- Ledaryta:
- Förtent
- Halogenfri:
- Ja
- Förpackning:
- Ring
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 7.5-19.2 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
TX UL 3746
Flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin.
Idealisk för installation inuti rör samt för utanpåliggande installation. Mycket goda elektriska och mekaniska egenskaper.
Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan.
Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.
Halogenfri.
Uppbyggnad
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation: XHFFR
Mantelfärg: Se produktdata nedan
Tekniska data:
Driftspänning: 300 V
Temp.område: -40ºC till +105ºC
Godkännanden, flambeständighet
IEC60754-1
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PO (polyolefin)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Gul, Grå, Grön, Orange, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-105 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 105 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 300 V
- Halogenfri:
- Ja
- Kategori ledare:
- Klass 5 = Fintrådig
- Färg:
- Svart, Grön, Grå, Orange, Gul, Brun, Röd, Vit, Blå, Lila
- Material isolering:
- XLPE
- Drifttemperaturområde:
- -40-105 °C
- Ledarens färg:
- Blå, Brun, Gul, Grå, Grön, Lila, Orange, Röd, Svart, Vit
- Ledaryta:
- Förtent
- Halogenfri:
- Ja
- Förpackning:
- Bobin B5
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 4.05-6.42 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Ja
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RADOX 155 - Bobiner
Flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan. Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PO (polyolefin)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Gul, Grå, Grön, Orange, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Nej
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -55-155 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 155 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Färg:
- Svart, Grön, Grå, Orange, Gul, Grön/Gul, Brun, Röd, Vit, Blå, Lila
- Material isolering:
- Polyolefin (POE)
- Drifttemperaturområde:
- -55-155 °C
- Ledarens färg:
- Blå, Brun, Gul, Grå, Grön, Grön/gul, Lila, Orange, Röd, Svart, Vit
- Ledaryta:
- Förtent
- Halogenfri:
- Nej
- Förpackning:
- Bobin HS150, Bobin HS151, Bobin HS400, Bobin HS200, Bobin HS600
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 4.35-37.2 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RADOX UL3289
Flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan. Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PO (polyolefin)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Gul, Grå, Grön, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Nej
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -55-155 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 155 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Kategori ledare:
- Klass 5 = Fintrådig
- Färg:
- Svart, Grön, Grå, Gul, Grön/Gul, Brun, Röd, Vit, Blå, Lila
- Material isolering:
- Polyolefin (POE)
- Drifttemperaturområde:
- -55-155 °C
- Ledarens färg:
- Blå, Brun, Gul, Grå, Grön, Grön/gul, Lila, Röd, Svart, Vit
- Ledaryta:
- Förtent
- Halogenfri:
- Nej
- Förpackning:
- Trumma, Bobin HS151, Bobin HS400, CK, Bobin HS200
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 7.2-30.6 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Ja, Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RADOX 155 - Conipack
Flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan. Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.
- Material kärnisolering:
- PO (polyolefin)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Svart
- Brandspridningsklass:
- Nej
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Färg:
- Svart, Brun, Blå
- Material isolering:
- Polyolefin (POE)
- Ledarens färg:
- Blå, Brun, Svart
- Ledaryta:
- Förtent
- Halogenfri:
- Nej
- Förpackning:
- CK
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
- Tillgänglighet:
-
Nej
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PO (polyolefin)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Svart
- Brandspridningsklass:
- Nej
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -55-155 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 155 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Ledarens färg:
- Svart
- Ledaryta:
- Förtent
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 4.35 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RADOX 155 - Industribobin
Flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan. Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PO (polyolefin)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Grå, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Nej
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -55-155 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 155 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Färg:
- Svart, Grå, Grön/Gul, Röd, Vit, Blå
- Material isolering:
- Polyolefin (POE)
- Drifttemperaturområde:
- -55-155 °C
- Ledarens färg:
- Blå, Grå, Grön/gul, Röd, Svart, Vit
- Ledaryta:
- Förtent
- Halogenfri:
- Nej
- Förpackning:
- Bobin HS400, Bobin HS200
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 4.35-10.5 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RADOX UL3266
Flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan. Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PO (polyolefin)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Gul, Grå, Grön, Orange, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -40-125 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 125 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 300 V
- Halogenfri:
- Ja
- Kategori ledare:
- Klass 5 = Fintrådig
- Färg:
- Svart, Grön, Grå, Orange, Gul, Brun, Röd, Vit, Blå, Lila
- Material isolering:
- Polyolefin (POE)
- Drifttemperaturområde:
- -40-125 °C
- Ledarens färg:
- Blå, Brun, Gul, Grå, Grön, Lila, Orange, Röd, Svart, Vit
- Ledaryta:
- Förtent
- Halogenfri:
- Ja
- Förpackning:
- Bobin HS151, Bobin HS400, Bobin HS200
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 3.96-7.23 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Ja
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RADOX 125 - Trumma
Halogenfri flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan. Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.
Godkänd för marin användning.
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PO (polyolefin)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Röd, Svart, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -55-145 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 125 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Ja
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart, Grön/Gul, Röd
- Material isolering:
- Polyolefin (POE)
- Drifttemperaturområde:
- -40-125 °C
- Ledarens färg:
- Grön/gul, Röd, Svart
- Ledaryta:
- Förtent
- Halogenfri:
- Ja
- Förpackning:
- Trumma
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 25.5-73.5 mm
- Brandklass (EN13501-6):
- Eca
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Ja
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RADOX AUTOL 155S FLR-A
Fordonskabel som har (FHLR91X Enligt DIN76722) utmärkt beständighet mot hög och låg temperatur, ozon- och väderbeständighet, beständig mot högt tryck, temperatur, motorolja, bränslen och hydrolys, flamskyddsmedel, hög nötningsbeständig, lödjärnbeständig, lätt att skala och bearbeta, enligt ISO 6722 klass D, LV 112, ISO 14572, LV 212, DIN 76722.
Uppfyller EU - direktiv 2000/53 / EG om uttjänta fordon. Det är fritt från bly, kvicksilver, kadmium och krom VI.
Användning:
Lågspänningskabel, för användning i bla hybrid- och elfordon, lastbilar.
FÖRSIKTIGHET: Särskild försiktighet ska iakttas för kablar som används med spänningar över 60 VDC för att skydda dem från mekanisk belastning för att undvika stötar (ISO 6722: 2006)
Ledare: Förtent koppar enligt ISO C flexibel 6
Ledarisolation: 155S (polyolefin)
Mantelfärg: Se produktdata.
Tekniska data
Driftspänning: 1000VAC 1500VDC
Provspänning AC: <
Temp. område: -40ºC till +150ºC (3000H)
Minsta böjradie: 3 x kabelns diameter
Godkännanden,Standarder:
ISO 6722 class D iSO 19642-9
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PO (polyolefin)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Grön, Orange, Röd, Svart, Vit
- Brandspridningsklass:
- Nej
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -40-155 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 155 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Ja, Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad, Dubbelisolerad
- Färg:
- Svart, Grön, Orange, Brun, Röd, Vit, Blå
- Material isolering:
- Polyolefin (POE)
- Drifttemperaturområde:
- -40-155 °C
- Ledarens färg:
- Blå, Brun, Grön, Orange, Röd, Svart, Vit
- Ledaryta:
- Förtent
- Halogenfri:
- Ja, Nej
- Förpackning:
- CK2
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 4.5-6.9 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RADOX 125 - Conipack
Halogenfri flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan. Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.
Godkänd för marin användning.
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PO (polyolefin)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Grå, Svart, Vit, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -55-145 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 125 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Halogenfri:
- Ja
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart, Grå, Gul, Brun, Vit, Blå
- Material isolering:
- Polyolefin (POE)
- Ledarens färg:
- Blå, Brun, Grön/gul, Svart, Vit
- Ledaryta:
- Förtent
- Halogenfri:
- Ja
- Förpackning:
- CK
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 6.75 mm
- Brandklass (EN13501-6):
- Eca
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Ja
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RADOX 9 GKW-AX/S 3600/6000 V - Enkelledare
Halogenfri dubbelisolerad kopplingskabel för fast förläggning i tågapplikationer både inom- och utomhus.
Lämplig i styr- och apparatskåp, konverterare och kontrollpaneler. Tålig mot hög mekanisk belastning, olja och bränsle.
Uppbyggnad:
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation innermantel: RADOX GKW K (polyolefin-copolymer)
Ledarisolation yttermantel: RADOX GKW S (polyolefin-copolymer)
Skärm: Förtent kopparfläta. Täckningsgrad c:a 85%.
Mantelfärg: Svart
Tekniska data:
Driftspänning: 3.6/6.0 kV AC, 4.5/9.0 kV DC
Provspänning: 12 kV (50 Hz, 15 min)
Temp. område: -40ºC till +120ºC
Minsta böjradie: 3 x kabelns diameter (se datablad)
Godkännanden, flambeständighet:
BS 6853
DIN 5510
NF F16-101
BS 4066-3, BS 6583
BS 6853 kat. D
BS 6853 kat. B
DIN EN 50265-2-1
DIN EN 50266-2-4
DIN EN 50266-2-5
DIN EN 50268-2
NF C32-070 TEST 2
NF X10-702-2
NF X70-100
IEC 60332-1, EN 50265-2-1
IEC 60332-3-24, EN 50266-2-4
IEC 60754-1, EN 50267-2-1
IEC 60754-2, EN 50267-2-3
IEC 61034-2, EN 50268-2
- Antal ledare/kärnor:
- 1 .
- Färg yttre mantel:
- Svart
- Märkspänning:
- 3600 V
- Enkelisolerad/Dubbelisolerad:
- Dubbelisolerad
- Färg:
- Svart
- Material isolering:
- Polyolefin (POE)
- Drifttemperaturområde:
- -40-120 °C
- Ledaryta:
- Blank
- Halogenfri:
- Ja
- Förpackning:
- Trumma
- Rökfattig (EN 61034-2):
- Ja

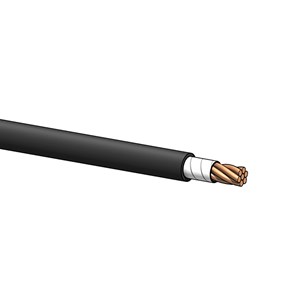

RADOX 4 GKW-AX 1800/3000 V M J - Enkelledare
Halogenfri dubbelisolerad flexibel kopplingskabel för fast förläggning i tågapplikationer både inom- och utomhus.
Lämplig i styr- och apparatskåp, konverterare och kontrollpaneler. Tålig mot hög mekanisk belastning, olja och bränsle.
Uppbyggnad:
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation innermantel: RADOX GKW K (polyolefin-copolymer)
Ledarisolation yttermantel: RADOX GKW S (polyolefin-copolymer)
Mantelfärg: Svart
Tekniska data:
Driftspänning: 1.8/3.0 kV AC, 2.25/4.5 kV DC
Provspänning: 6500 V (50 Hz, 15 min)
Temp. område: -40º C till +120º C
Minsta böjradie: 2 x kabelns diameter (se datablad)
Godkännanden, flambeständighet
BS 6853
DIN 5510
NF F16-101
BS 4066-3, BS 6583
BS 6853 kat. D
BS 6853 kat. B
DIN EN 50265-2-1
DIN EN 50266-2-4
DIN EN 50266-2-5
DIN EN 50268-2
NF C32-070 TEST 2
NF X10-702-2
NF X70-100
IEC 60332-1, EN 50265-2-1
IEC 60332-3-24, EN 50266-2-4
IEC 60754-1, EN 50267-2-1
IEC 60754-2, EN 50267-2-3
IEC 61034-2, EN 50268-2
- Antal ledare/kärnor:
- 1 .
- Färg yttre mantel:
- Svart
- Färg:
- Svart
- Halogenfri:
- Ja

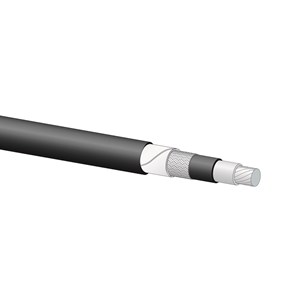

RADOX 4 GKW-AX/S 1800/3000 V - Enkelledare
Halogenfri skärmad dubbelisolerad kopplingskabel för fast förläggning i tågapplikationer både inom- och utomhus.
Lämplig i styr- och apparatskåp, konverterare och kontrollpaneler. Tålig mot hög mekanisk belastning, olja och bränsle.
Uppbyggnad:
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation innermantel: RADOX GKW K (polyolefin-copolymer)
Ledarisolation yttermantel: RADOX GKW S (polyolefin-copolymer)
Skärm: Förtent kopparfläta. Täckningsgrad c:a 85%.
Mantelfärg: Svart
Tekniska data:
Driftspänning: 1.8/3.0 kV AC, 2.25/4.5 kV DC
Provspänning: 6500 V (50 Hz, 15 min)
Temp. område: -40º C till +120º C
Minsta böjradie: 3 x kabelns diameter (se datablad)
Godkännanden, flambeständighet
BS 6853
DIN 5510
NF F16-101
BS 4066-3, BS 6583
BS 6853 kat. D
BS 6853 kat. B
DIN EN 50265-2-1
DIN EN 50266-2-4
DIN EN 50266-2-5
DIN EN 50268-2
NF C32-070 TEST 2
NF X10-702-2
NF X70-100
IEC 60332-1, EN 50265-2-1
IEC 60332-3-24, EN 50266-2-4
IEC 60754-1, EN 50267-2-1
IEC 60754-2, EN 50267-2-3
IEC 61034-2, EN 50268-2
- Antal ledare/kärnor:
- 1 .
- Färg yttre mantel:
- Svart
- Märkspänning:
- 1800 V
- Färg:
- Svart
- Material isolering:
- Polyolefin (POE)
- Drifttemperaturområde:
- -40-120 °C
- Ledaryta:
- Blank
- Halogenfri:
- Ja
- Förpackning:
- Trumma
- Rökfattig (EN 61034-2):
- Ja
RADOX GKW-LW - Enkelledare
Halogenfri dubbel isolerad, tunn väggisolering, polymer med förbättrat beteende vid brand, lätt att skala, lödkolvbeständig och flexibel. Uppfyller kraven för EN 50306-2.
Kablarna är avsedda för permanent installation i rälsfordon eller för applikationer där en begränsad växelvis böjspänning uppstår under drift.
Riktlinjer för val och installation beskrivs i standarderna:
EN 50355 och EN 50343.
Nominell spänning: 600 / 1000 V AC.
- Färg yttre mantel:
- Vit
- Färg:
- Vit
- Halogenfri:
- Ja
- Förpackning:
- Bobin HS200
EN-Kabel, enkelledare
Halogenfria, elektronstråle-tvärlänkade kablar med förbättrat beteende vid brand, lätt att skala, lödkolvbeständig och flexibel. Uppfyller kraven för EN 50264- 3- 2,EN 50306-4.
Kablarna är avsedda för permanent installation i rälsfordon eller för applikationer där en begränsad växelvis böjspänning uppstår under drift.
Riktlinjer för val och installation beskrivs i standarderna:
EN 50355 och EN 50343.
RADOX EN 50264- 3- 2 ,EN 50306-4600V MM Flerledarkablar med reducerade väggmått.
Nominell spänning: 600 / 1000 V AC.
Risknivå: MM (extra låg temperatur, extra olja och extra bränslebeständig).
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PO (polyolefin)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Färg, Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Vit
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -40-120 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 120 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 300 V
- Halogenfri:
- Ja
- Kategori ledare:
- Klass 5 = Fintrådig
- Färg:
- Vit
- Material isolering:
- Polyolefin (POE)
- Drifttemperaturområde:
- -40-120 °C
- Ledarens färg:
- Vit
- Ledaryta:
- Förtent
- Halogenfri:
- Ja
- Förpackning:
- Bobin HS400, Bobin HS200
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 4.26-8.25 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Ja
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
