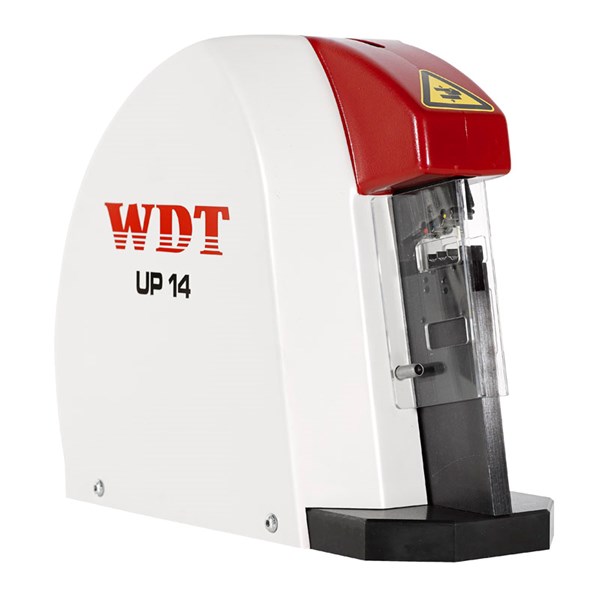

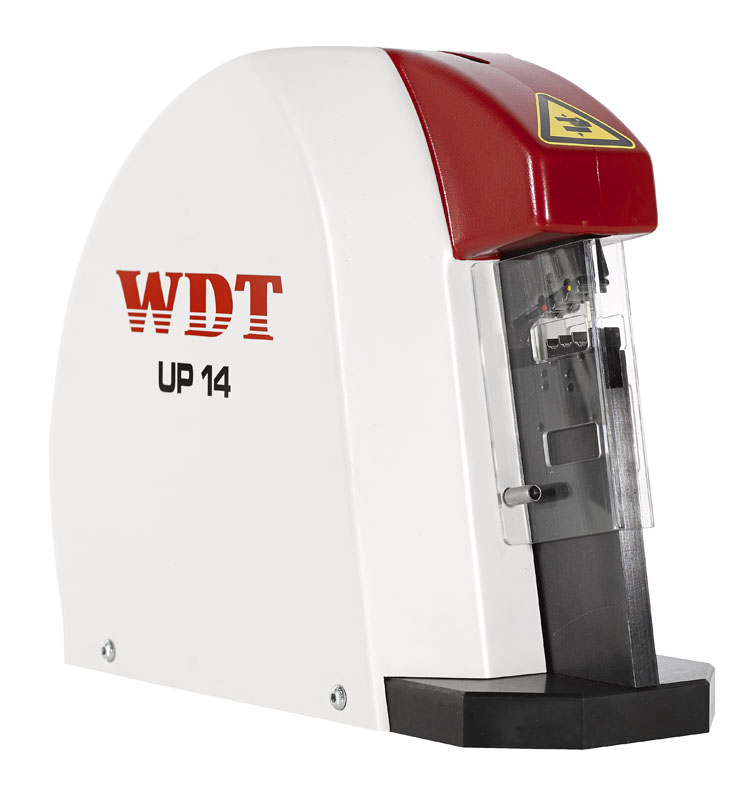

Pneumatisk pressutrustning för backsystem - UP 14
Tack vare sin höga kapacitet i förhållande till pris är UP 14 en idealisk pneumatisk maskin för en produktion där låg volym men hög variation av pressningar är en prioritet.
UP 14 är ett naturligt nästa steg upp från tänger då UP 14 använder samma pressbackar som tängerna i CS30 serien.
Med varierande pressbackar är UP 14 lämplig för:
- Isolerade och kabelskor, 0,25 till 6 mm²
- Oisolerade kabelskor, 0,5 till 10 mm²
- Isolerade och oisolerade ändhylsor, 0,14 till 50 mm²
- Stift och hylsa ”Turned contacts” 0,14 till 16 mm²
Teknisk data:
Crimptryck: 14kN
Arbetstryck: 6 bar / 87 psi
Mått: 300 x 125 x 260 mm
Vikt: 13 kg
Inkluderat:
- Fotpedal
- Luftslangar
- Fingerskydd
UP 14 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)
Produktegenskaper
- Med låsanordning (för mekaniska verktyg):
- Nej
- Utbytbara insatser:
- Ja
- Antal insatser som medföljer:
- 0 .
- Med automatisk återgång:
- Ja
- Cykeltid:
- 1 s
- Presskraft:
- 14 kN
- Lämplig för:
- Olika användningsområden
- Utförande/manövrering:
- Pneumatiskt
- För komponent:
- Ändhylsor, Turned contacts, Deutschstift/hylsor, Isolerade limkabelskor, Isolerade kabelskor, Oisolerade kabelskor, rullpressning, Koaxial, Oisolerade rör och plåtkabelskor, Modularplugg, D-sub
- Kompressionsform:
- Ovalpressning, Trapetspressning, Sexkant, Dornfastspänning, Rullpressning
Visa mer
Kopplade Artiklar
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
UP 14_Operating and Repair manual
Mått & Dimensioner
- Totalt: 1
| Produktbeskrivning | Area från/till | MOQ | Enhet | Längd | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|
| PNEUMATISK PRESSUTRUSTNING, INKL. SKYDD, EXKL. BACKAR | 0.08-50 mm² | 1 . | st | 300 mm |
Ja
|
|
|
- Totalt: 1
Liknande Alternativ
Godkännanden
- Totalt: 1
| Produktbeskrivning | Tillgänglighet | ||
|---|---|---|---|
| PNEUMATISK PRESSUTRUSTNING, INKL. SKYDD, EXKL. BACKAR |
Ja
|
|
|
- Totalt: 1
Egenskaper
- Totalt: 1
| Produktbeskrivning | Med låsanordning (för mekaniska verktyg) | Utbytbara insatser | Antal insatser som medföljer | Med automatisk återgång | Cykeltid | Presskraft | Lämplig för | Utförande/manövrering | För komponent | Kompressionsform | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNEUMATISK PRESSUTRUSTNING, INKL. SKYDD, EXKL. BACKAR | Nej | Ja | 0 . | Ja | 1 s | 14 kN | Olika användningsområden | Pneumatiskt | Isolerade limkabelskor, Ändhylsor, Turned contacts, Deutschstift/hylsor, Isolerade kabelskor, Oisolerade kabelskor, rullpressning, Koaxial, Oisolerade rör och plåtkabelskor, Modularplugg, D-sub | Trapetspressning, Sexkant, Dornfastspänning, Ovalpressning, Rullpressning |
Ja
|
|
|
- Totalt: 1
Övrig information
- Totalt: 1
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Garanti | Varumärke | Produktgrupp | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| PNEUMATISK PRESSUTRUSTNING, INKL. SKYDD, EXKL. BACKAR | EC000168 - Kabelskotång/Presstång | 9.0 | 1 år |
|
Pressverktyg - Bordsmaskiner | UP14 |
Ja
|
|
|
- Totalt: 1
