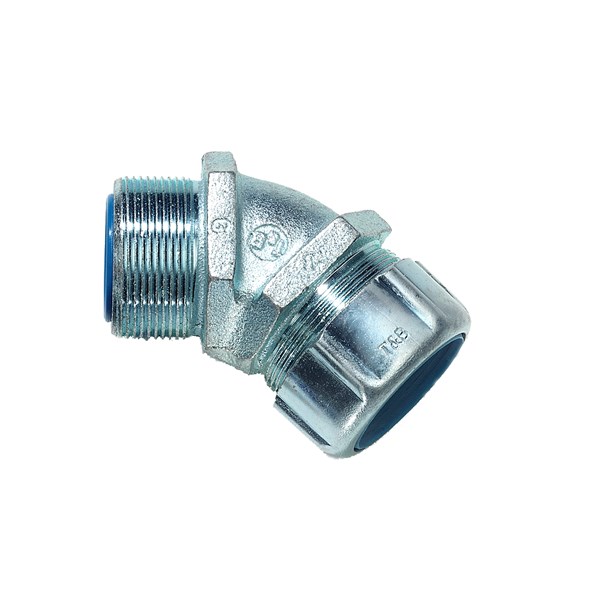

SLANGFÖRSKRUVNING 45GR, NPT 1 1/2", SLANG 1 1/2"
5346
- Tillgänglighet:
-
Ja
- Totalt: 1
Related items
Vinklad slangförskruvning 45º, Hane
Material: Kromad galvaniserat stål
Skyddsklass: IP67
NPT-förskruvning levereras inklusive kontramutter.
Ej UL & CSA godkända artiklar är: 5348 och 5349
- Totalt: 1
Produktegenskaper
| Med jordanslutning | Nej |
|---|---|
| Roterande gänga | Nej |
| Skyddsklass (IP) rörberoende | 67 . |
| En del | Nej |
| Material hus/kapsling/stomme | Stål |
| Antal intag | 1 . |
| Modell/Utförande | 45°-krök |
| Gängtyp | NPT |
| Konstruktionstyp | Utvändig gänga |
| Ytskydd | Förkromad |
| Drifttemperaturområde | -20-105 °C |
Mått & Dimensioner
| Nominell storlek i tum | 1 1/2" |
|---|---|
| Gänganslutningsstorlek | Övrigt |
| Total höjd | 69 mm |
| Minsta innerdiameter | 38.5 mm |
| MOQ | 1 . |
| Enhet | st |
| Längd totalt | 136 mm |
| Längd gänga | 21 mm |
Logistik
| Artikelstatus | Beställningsvara, lager kan finnas men lagerhålls normalt inte. |
|---|---|
| MOQ | 1 . |
| Streckkod | 541436307575 |
| Ursprungsland | US |
| Artikelnummer | 5346 |
| Tullstatistikkod | 85369010 |
| Enhet | st |
Godkännanden
| Godkänd i kombination med skyddsrör CSA | Ja |
|---|---|
| Godkänd i kombination med skyddsrör UL | Ja |
Övrigt
| ETIM-Klass | EC001180 - Koppling för kabelskyddsslang i metall |
|---|---|
| ETIM-Version | 9.0 |
| Varumärke | Thomas & Betts |
| Produktgrupp | Slangkopplingar till metallslang |
| Sökbeskrivning | 5346, 7TAD012170R0008 |
| Alternativt Artikelnummer | 5346 |
Compliance
| CA Proposition 65 | No CA Prop65 |
|---|---|
| Conflict Minerals | N/A, Contains no conflict minerals |
| PFAS | No PFAS |
| PFOA | No PFOA |
| PFOS | No PFOS |
| POPs | Compliance |
| REACH | No SVHC (240 Subs. 23 Jan 2024) |
| REACH Annex XIV | Compliance |
| REACH Annex XVII | Compliance |
| RoHS | RoHS 3 (2015/863) |
| SCIP | Ej tillämpningsbart |
| US TSCA | No (5 PBT Subs, Feb 2021) |
