05010031

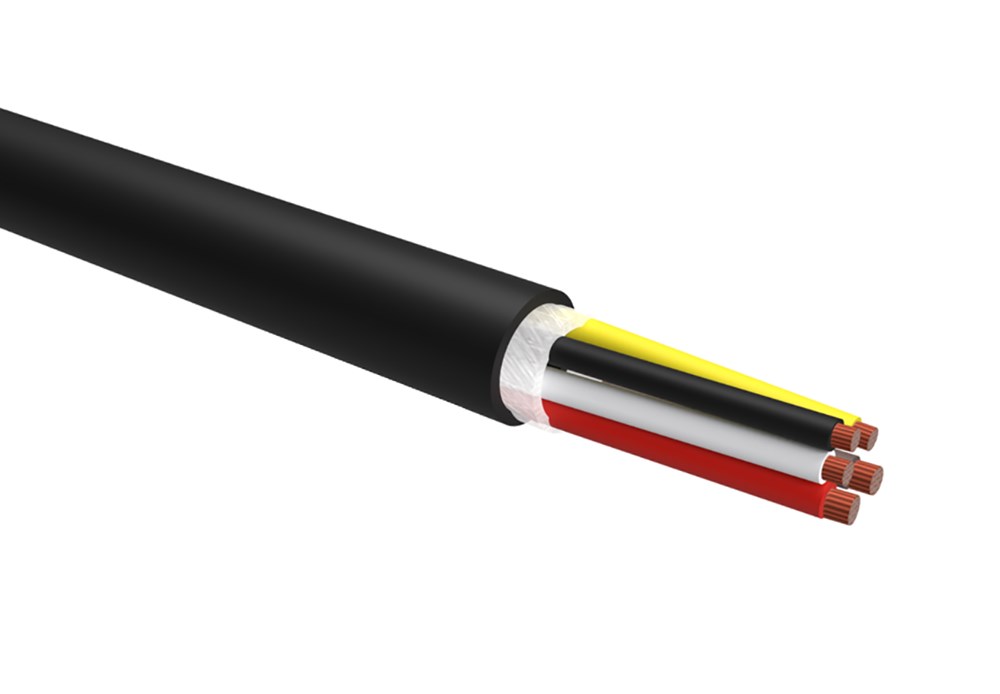

ADR, 3x1.5mm2 + 2x4mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C
05010031
- Tillgänglighet:
-
Ja
- Totalt: 1
Related items
ADR-kabel
Lågspänningskabel i PVC/PVC/PUR för transport av farligt gods enligt DIN 72570 Teil 10, GGVS/ADR Anhang B2. ADR-kabeln är konstruerad för användning inom nyttofordons-tillverkningen. Den används för elinstallation på olika typer av släpvagnar och långtradarsläp avsedda för transport av farligt gods enligt GGVS/ADR. Kablarna är UV- och köldbeständiga, samt tack vare mantel-materialet i PUR, i stor utsträckning även olje-, väder- och kemikaliebeständiga. Yttermanteln i PUR gör att kabeln är nötningshållfast samt mikrob- och hydrolysbeständig. Kablarna har utvecklats enligt internationell standard, ISO 4141.
Förpackning: Ring/Trumma
Uppbyggnad
Ledare: Fintrådig blank Cu-tråd.
Ledarisolation: PVC-baserad ledarisolation. Ledarna tvinnade i lager.
Innermantel: Specialblandning på PVC-bas.
Yttermantel: Specialpolyurethan (PUR), svart.
Färgkod ledare: Enligt ISO 4141-3, se under dokument.
Teknisk data:
Drifttoppspänning (ej för starkström): 60V
Provspänning: 5 kV, min 5 minuter
Isolationsmotstånd: 10 Mohm x km
Minsta böjradie: 12 x kabeldiametern
Temperaturområde: -40ºC till +85ºC
Ledaruppbyggnad: Fintrådig SS-EN 60288,5
Godkännanden: ISO 4141 och DIN/ISO 6722 ADR/GGVS
- Totalt: 1
Produktegenskaper
| Antal ledare/kärnor | 5 . |
|---|---|
| Material kärnisolering | PVC (polyvinylklorid) |
| Specifikation kärnisolering | Övrigt |
| Partmärkning | Färg |
| Skyddsledare | Nej |
| Material yttre mantel | PUR (polyuretan) |
| Specifikation material yttre mantel | Övrigt |
| Färg yttre mantel | Övrigt |
| Brandspridningsklass | Nej |
| Tillåten omgivningstemperatur under drift utan vibrationer | -30-85 °C |
| Material ledare | Koppar |
| Tvinnade kärnor | Nej |
| Max. tillåten ledartemperatur | 85 °C |
| Skärm | Nej |
| Skyddsbarriär | N/A |
| Armering/Förstärkning | Ingen |
| Isoleringsbevarande | N/A |
| Biledare | Nej |
| Märkspänning | 60 V |
| Halogenfri | Nej |
| Kategori ledare | Klass 5 = Fintrådig |
| Enkelisolerad/Dubbelisolerad | Dubbelisolerad |
| Färg | Svart |
| Drifttemperaturområde | -40-85 °C |
| Ledarens färg | Flera |
| Ledaryta | Blank |
| Förpackning | Ring |
| Minsta tillåtna böjradie, stationär tillämpning/permanent installation | 124.8 mm |
Mått & Dimensioner
| Nominell area ledare | 1.5 mm² |
|---|---|
| MOQ | 50 . |
| Ytterdiameter (ca) | 12 mm |
| Minsta tillåtna böjradie, stationär tillämpning/permanent installation | 124.8 mm |
| Diameter ledare | 1.5 mm |
| Nominell area för extraledare | 4 mm² |
| Enhet | m |
| Märkspänning | 60 V |
Logistik
| Artikelstatus | Lagervara, lagerhålls normalt men med reservation för mellanförsäljning. |
|---|---|
| MOQ | 50 . |
| Streckkod | 733117640313 |
| Ursprungsland | SE |
| Förpackning | Ring |
| Artikelnummer | 05010031 |
| Tullstatistikkod | 85444991 |
| Enhet | m |
Godkännanden
| Godkänd enligt DIN 72570 | Ja |
|---|---|
| Brandklass (EN13501-6) | N/A |
| Rökutveckling (EN 13501-6) | N/A |
| Brinnande droppar/partiklar (EN 13501-6) | N/A |
| Syrahalt (EN 13501-6) | N/A |
| Halogenfri | Nej |
| Rökfattig (EN 61034-2) | Nej |
| Köldbeständig (enligt EN 60811-504+505+506) | Nej |
| Oljebeständig enligt EN IEC 60811-404 | Nej |
| Brandspridningsklass | Nej |
| Godkänd enligt CE | Ja |
Övrigt
| ETIM-Klass | EC003248 - Kraftkabel < 1 kV, för fast installation |
|---|---|
| ETIM-Version | 9.0 |
| Varumärke | - |
| Produktgrupp | Kabel - ADR |
| Sökbeskrivning | ADR, 3X1.5MM2 + 2X4MM2, SVART |
| Alternativt Artikelnummer | 05010031 |
Compliance
| CA Proposition 65 | No CA Prop65 |
|---|---|
| Conflict Minerals | N/A, Contains no conflict minerals |
| Extended Minerals | N/A, Innehåller inga konfliktmineraler |
| PFAS | No PFAS |
| POPs | No POPs |
| REACH | No SVHC (240 Subs. 23 Jan 2024) |
| RoHS | RoHS 3 (2015/863) |
| SCIP | Ej tillämpningsbart |
| US TSCA | No (5 PBT Subs, Feb 2021) |
Generera statement of compliance:
Tillbehör
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
Color code ISO 4141-3_ADR cable
