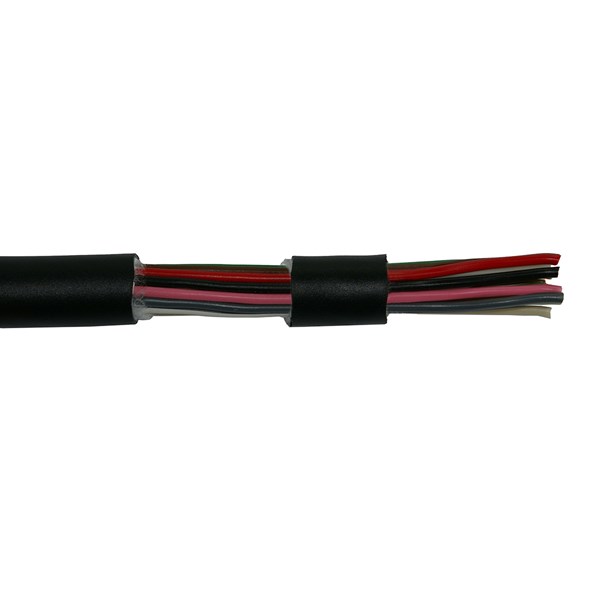

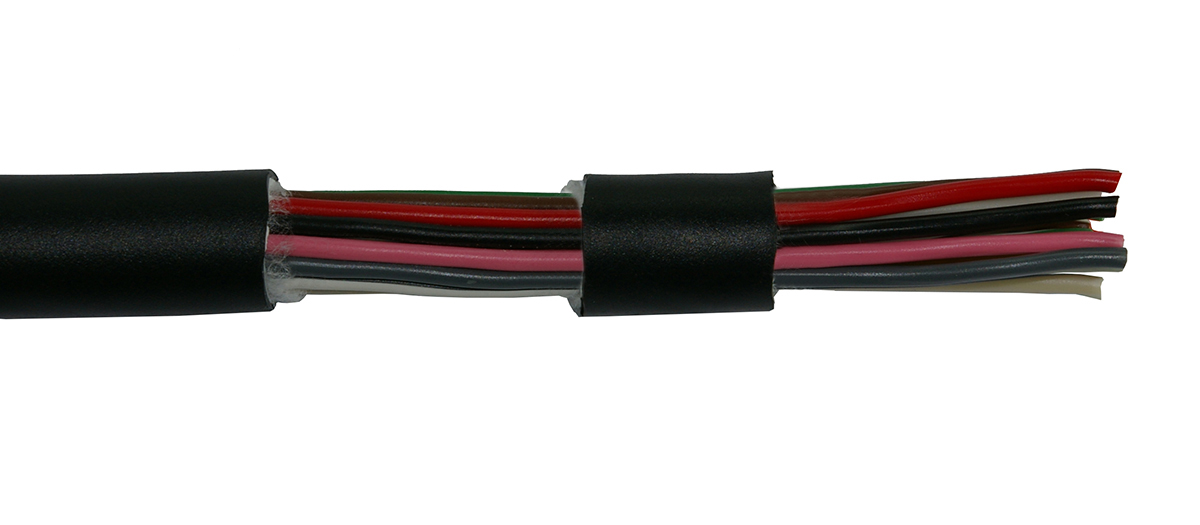

ADR-kabel
Lågspänningskabel i PVC/PVC/PUR för transport av farligt gods enligt DIN 72570 Teil 10, GGVS/ADR Anhang B2. ADR-kabeln är konstruerad för användning inom nyttofordons-tillverkningen. Den används för elinstallation på olika typer av släpvagnar och långtradarsläp avsedda för transport av farligt gods enligt GGVS/ADR. Kablarna är UV- och köldbeständiga, samt tack vare mantel-materialet i PUR, i stor utsträckning även olje-, väder- och kemikaliebeständiga. Yttermanteln i PUR gör att kabeln är nötningshållfast samt mikrob- och hydrolysbeständig. Kablarna har utvecklats enligt internationell standard, ISO 4141.
Förpackning: Ring/Trumma
Uppbyggnad
Ledare: Fintrådig blank Cu-tråd.
Ledarisolation: PVC-baserad ledarisolation. Ledarna tvinnade i lager.
Innermantel: Specialblandning på PVC-bas.
Yttermantel: Specialpolyurethan (PUR), svart.
Färgkod ledare: Enligt ISO 4141-3, se under dokument.
Teknisk data:
Drifttoppspänning (ej för starkström): 60V
Provspänning: 5 kV, min 5 minuter
Isolationsmotstånd: 10 Mohm x km
Minsta böjradie: 12 x kabeldiametern
Temperaturområde: -40ºC till +85ºC
Ledaruppbyggnad: Fintrådig SS-EN 60288,5
Godkännanden: ISO 4141 och DIN/ISO 6722 ADR/GGVS
Produktegenskaper
- Antal ledare/kärnor:
- 2 ., 9 ., 3 ., 5 ., 15 ., 4 ., 7 .
- Material kärnisolering:
- PVC (polyvinylklorid)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PUR (polyuretan)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Nej
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-85 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 85 °C
- Skärm:
- Nej
- Skyddsbarriär:
- N/A
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 60 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Dubbelisolerad
- Färg:
- Svart
- Drifttemperaturområde:
- -40-80 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Förpackning:
- Ring
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 66.56 mm, 134.16 mm, 85.28 mm, 118.56 mm, 170.56 mm, 93.6 mm, 124.8 mm, 101.92 mm, 120.64 mm, 112.32 mm, 54.08 mm
Visa mer
Kopplade Artiklar
- Totalt: 15
- Totalt: 15
Dokument
Manualer, Datablad, Ritningar & Specifikationer
Color code ISO 4141-3_ADR cable
Mått & Dimensioner
- Totalt: 15
- Totalt: 15
Godkännanden
- Totalt: 15
| Produktbeskrivning | Godkänd enligt DIN 72570 | Brandklass (EN13501-6) | Rökutveckling (EN 13501-6) | Brinnande droppar/partiklar (EN 13501-6) | Syrahalt (EN 13501-6) | Halogenfri | Rökfattig (EN 61034-2) | Köldbeständig (enligt EN 60811-504+505+506) | Oljebeständig enligt EN IEC 60811-404 | Brandspridningsklass | Godkänd enligt CE | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ADR, 2x1.0mm2,SVART, TRUMMA,60V,PUR/PVC/PVC, 85C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
|
Ja
|
|
|
|
| ADR, 2x1.0mm2,SVART, BOBIN 100 M,60V,PUR/PVC/PVC, 85C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
|
Nej
|
|
|
|
| ADR, 2x1.5mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
|
Ja
|
|
|
| ADR, 3x1.5mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
|
Ja
|
|
|
| ADR, 3x1.5mm2 + 2x2.5mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
|
Ja
|
|
|
| ADR, 4x1.5mm2, SVART, BOBIN, 60V, PUR/PVC/PVC, 85C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
|
Ja
|
|
|
| ADR, 3x1.5mm2 + 2x4mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
|
Ja
|
|
|
| ADR, 4x1.5mm2 +1x2.5mm2 + 2x4mm2, SVART, BOBIN, 60V, PUR/PVC/PVC, 85C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
Nej
|
|
|
||
| ADR, 5x1.5mm2, SVART, BOBIN, 60V, PUR/PVC/PVC, 85C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
|
Ja
|
|
|
| ADR, 5x1.5mm2 + 2x4mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
|
Ja
|
|
|
| ADR, 5x1.5mm2 +2x6mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
|
Ja
|
|
|
| ADR, 7x1.5mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
|
Ja
|
|
|
| ADR, 8x1.5mm2 +1x2.5mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
|
Ja
|
|
|
| ADR, 11x1.5mm2 + 4x2.5mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
|
Ja
|
|
|
| ADR, 12x1.5mm2 + 3x2.5mm2, SVART, BOBIN, 60V, PUR/PVC/PVC, 85C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Nej |
Ja
|
|
|
- Totalt: 15
Egenskaper
- Totalt: 15
- Totalt: 15
Övrig information
- Totalt: 15
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| ADR, 2x1.0mm2,SVART, TRUMMA,60V,PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | ADR, 2X1.0MM2,SVART FÄRG LEDARE:BLÅ,BRUN | 0502001-500 |
Ja
|
|
|
| ADR, 2x1.0mm2,SVART, BOBIN 100 M,60V,PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | ADR, 2X1.0MM2,SVART FÄRG LEDARE:BLÅ,BRUN | 0502001-100 |
Nej
|
|
|
| ADR, 2x1.5mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | ADR, 2X1.5MM2, SVART FÄRGKOD:VIT,BRUN | 0501001 |
Ja
|
|
|
| ADR, 3x1.5mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | ADR, 3X1.5MM2, SVART FÄRGKOD:SVART,BRUN,BLÅ | 0501002 |
Ja
|
|
|
| ADR, 3x1.5mm2 + 2x2.5mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | 05010021 |
Ja
|
|
|
|
| ADR, 4x1.5mm2, SVART, BOBIN, 60V, PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | ADR, 4X1.5MM2, SVART FÄRGKOD:VIT,SVART,RÖD,BRUN, | 0501003 |
Ja
|
|
|
| ADR, 3x1.5mm2 + 2x4mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | ADR, 3X1.5MM2 + 2X4MM2, SVART | 05010031 |
Ja
|
|
|
| ADR, 4x1.5mm2 +1x2.5mm2 + 2x4mm2, SVART, BOBIN, 60V, PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | ADR, 4X1.5MM2 +1X2.5MM2 + 2X4MM2, SVART | 05010030 |
Nej
|
|
|
| ADR, 5x1.5mm2, SVART, BOBIN, 60V, PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | ADR, 5X1.5MM2, SVART FÄRGKOD:VIT,BRUN,GRÖN,RÖD,GRÅ | 0501004 |
Ja
|
|
|
| ADR, 5x1.5mm2 + 2x4mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | ADR, 5X1.5MM2 + 2X4MM2, SVART | 05010032 |
Ja
|
|
|
| ADR, 5x1.5mm2 +2x6mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | ADR, 5X1.5MM2 +2X6MM2, SVART | 05010042 |
Ja
|
|
|
| ADR, 7x1.5mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | ADR, 7X1.5MM2, SVART FÄRGK:VI,SV,GU,RÖ,GRÖ,BR,BL, | 0501006 |
Ja
|
|
|
| ADR, 8x1.5mm2 +1x2.5mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | 05010011 |
Ja
|
|
|
|
| ADR, 11x1.5mm2 + 4x2.5mm2, SVART, RING, 60V, PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | ADR, 11X1.5MM2 + 4X2.5MM2, SVART | 05010023 |
Ja
|
|
|
| ADR, 12x1.5mm2 + 3x2.5mm2, SVART, BOBIN, 60V, PUR/PVC/PVC, 85C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - ADR | ADR, 12X1.5MM2 + 3X2.5MM2, SVART | 05010024 |
Ja
|
|
|
- Totalt: 15
