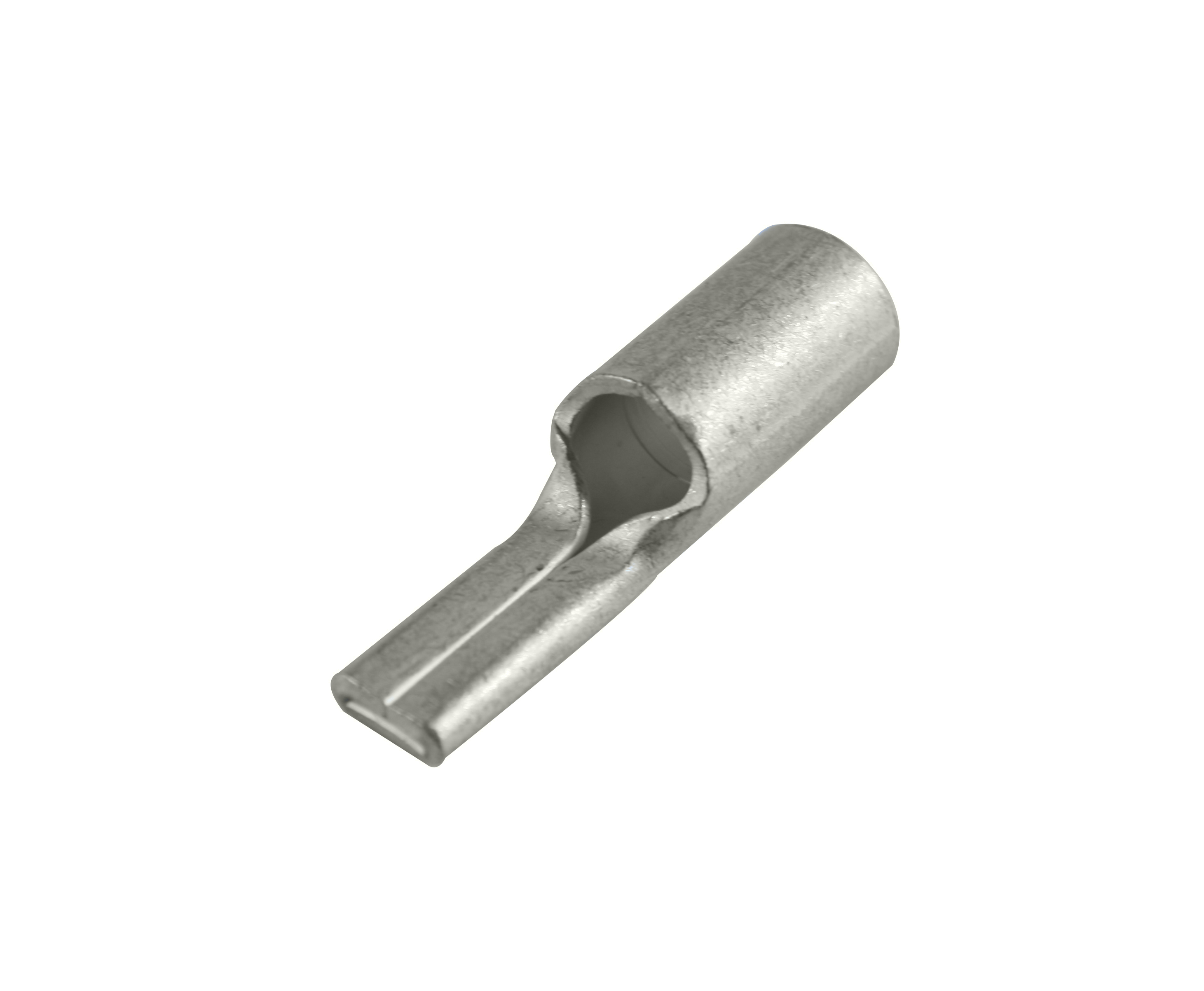

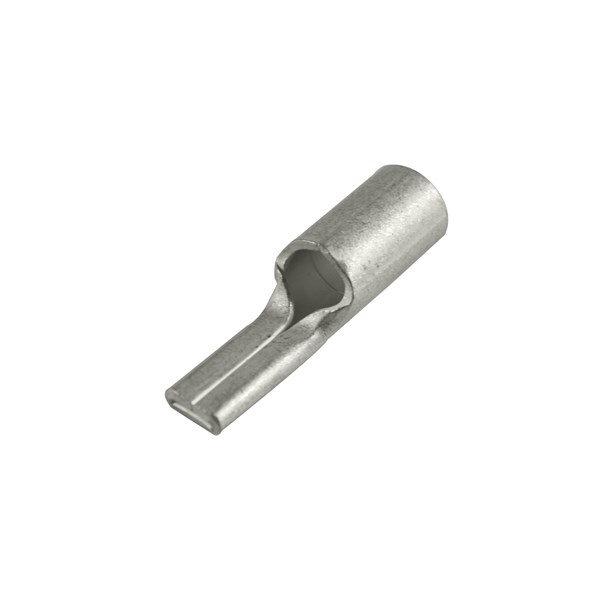

Stiftkabelsko - Platt
B-serien
Material: 99.95% ren Cu
Ytbehandling: > 4mc Sn
Temperaturområde: Upp till 110° C
Svetsad hals
Produktegenskaper
- Bandform:
- Nej
- Max. ström (Imax):
- 115 A, 62 A, 88 A, 160 A, 235 A, 255 A
- Flänsform:
- Stiftform
- Enligt DIN:
- Nej
- Isolering:
- Ingen
- Färg på isolering:
- Övrigt
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Drifttemperaturområde:
- -55-110 °C
- Material:
- Koppar
Visa mer
Kopplade Artiklar
- Totalt: 8
- Totalt: 8
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
Conflict Minerals Reporting Template Version 6.31_Approved

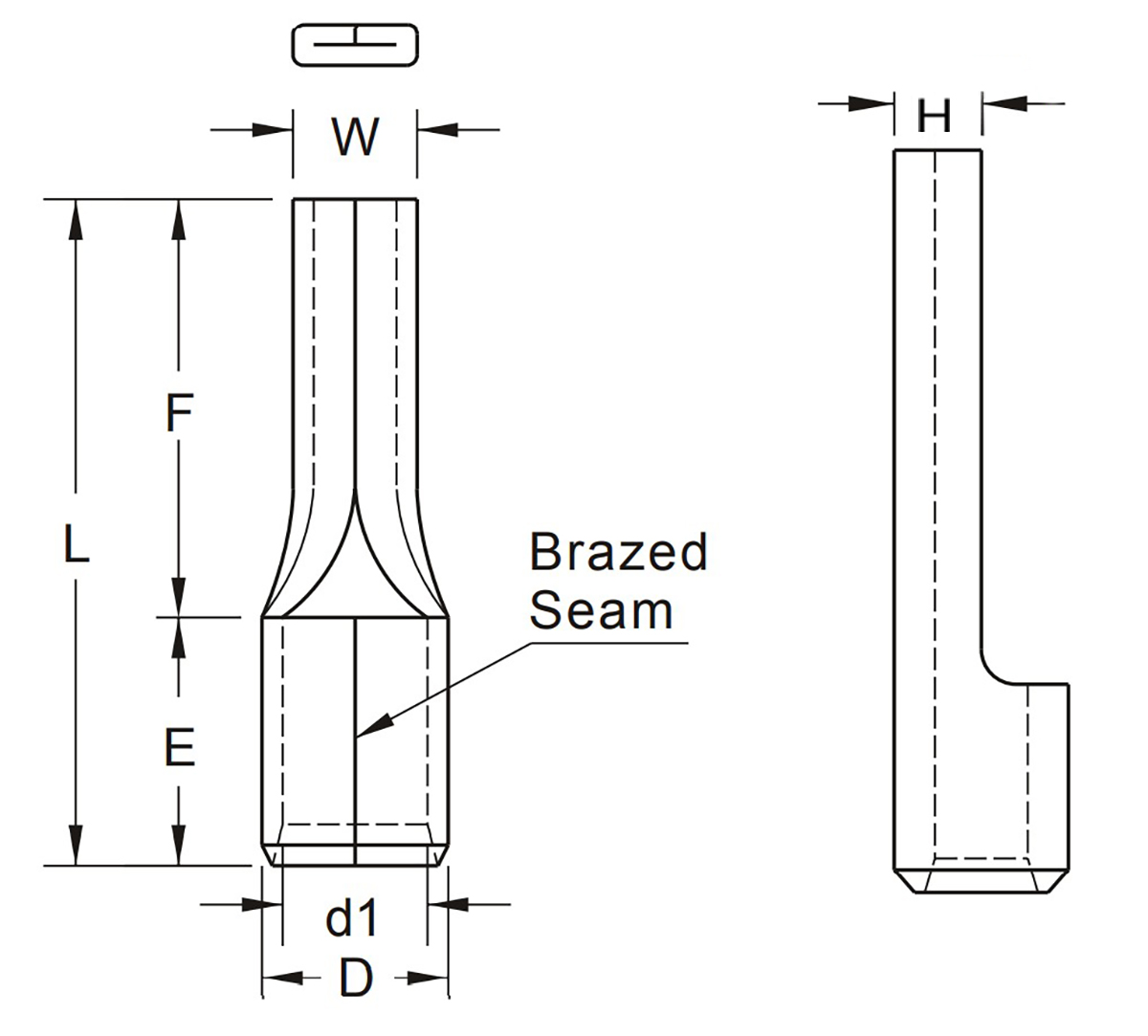

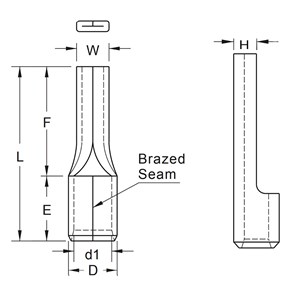

Mått & Dimensioner
- Totalt: 8
| Produktbeskrivning | H | ØD | Ød1 | E | F | L | W | MOQ | Enhet | Nominell ledararea från/till | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OISOLERAD STIFTKABELSKO, 10-16mm2 | 2.5 mm | 8.5 mm | 6 mm | 10 mm | 16 mm | 26 mm | 5.5 mm | 100 . | st | 10-16 mm² |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 16-25mm2 | 2.6 mm | 9.5 mm | 7 mm | 13.5 mm | 20 mm | 33.5 mm | 6.8 mm | 100 . | st | 16-25 mm² |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 25-35mm2 | 3.2 mm | 11.8 mm | 8.5 mm | 16 mm | 24.5 mm | 40.5 mm | 8 mm | 100 . | st | 25-35 mm² |
Nej
|
|
|
| OISOLERAD STIFTKABELSKO, 35-50mm2 | 3.7 mm | 13.6 mm | 9.9 mm | 19 mm | 26 mm | 45 mm | 9.5 mm | 100 . | st | 35-50 mm² |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 70-95mm2 | 5.3 mm | 18.8 mm | 13.8 mm | 24 mm | 31 mm | 55 mm | 12.5 mm | 25 . | st | 70-95 mm² |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 6-10mm2 | 2 mm | 6.6 mm | 4.6 mm | 8 mm | 14.5 mm | 22.5 mm | 4.2 mm | 100 . | st | 6-10 mm² |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 50-70mm2 | 4.1 mm | 15.6 mm | 11.7 mm | 24 mm | 31 mm | 55 mm | 11 mm | 50 . | st | 50-70 mm² |
Nej
|
|
|
| OISOLERAD STIFTKABELSKO, 16-25mm2 | 2.6 mm | 9.5 mm | 7 mm | 13.5 mm | 20 mm | 33.5 mm | 6.8 mm | 100 . | st | 16-25 mm² |
Ja
|
|
|
- Totalt: 8
Liknande Alternativ
Godkännanden
- Totalt: 8
| Produktbeskrivning | Godkänd enligt CE | Tillgänglighet | ||
|---|---|---|---|---|
| OISOLERAD STIFTKABELSKO, 10-16mm2 |
|
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 16-25mm2 |
|
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 25-35mm2 |
|
Nej
|
|
|
| OISOLERAD STIFTKABELSKO, 35-50mm2 |
|
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 70-95mm2 |
|
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 6-10mm2 |
Ja
|
|
|
|
| OISOLERAD STIFTKABELSKO, 50-70mm2 |
|
Nej
|
|
|
| OISOLERAD STIFTKABELSKO, 16-25mm2 |
|
Ja
|
|
|
- Totalt: 8
Egenskaper
- Totalt: 8
| Produktbeskrivning | Bandform | Max. ström (Imax) | Flänsform | Enligt DIN | Isolering | Färg på isolering | Hylsform | Lämplig för massiv ledare | Lämplig för flertrådig ledare | Lämplig för fintrådig ledare | Lämplig för höga temperaturer (upp till 650 °C) | Lämplig för lacktråd | Lämplig för rundledare | Lämplig för flatledare | Ytskydd | Drifttemperaturområde | Material | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OISOLERAD STIFTKABELSKO, 10-16mm2 | Nej | 88 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 16-25mm2 | Nej | 115 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 25-35mm2 | Nej | 160 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Nej
|
|
|
| OISOLERAD STIFTKABELSKO, 35-50mm2 | Nej | 160 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 70-95mm2 | Nej | 255 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 6-10mm2 | Nej | 62 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 50-70mm2 | Nej | 235 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Nej
|
|
|
| OISOLERAD STIFTKABELSKO, 16-25mm2 | Nej | 115 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Ja
|
|
|
- Totalt: 8
Övrig information
- Totalt: 8
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| OISOLERAD STIFTKABELSKO, 10-16mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | B 1658 ST, 03017.311.011 | B1613SF |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 16-25mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | B 2568, 03006.311.011 | B2515SF |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 25-35mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | B 3581, 03007.311.011 | B3520SF |
Nej
|
|
|
| OISOLERAD STIFTKABELSKO, 35-50mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | B 5095, 03008.311.011 | B5020SF |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 70-95mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | B 9595, 03010.311.011 | B9525SF |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 6-10mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | B 1045 ST, 03004.311.011 | B1012SF |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 50-70mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | B 7095, 03009.311.011 | B7025SF |
Nej
|
|
|
| OISOLERAD STIFTKABELSKO, 16-25mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | B2568 |
Ja
|
|
|
- Totalt: 8
