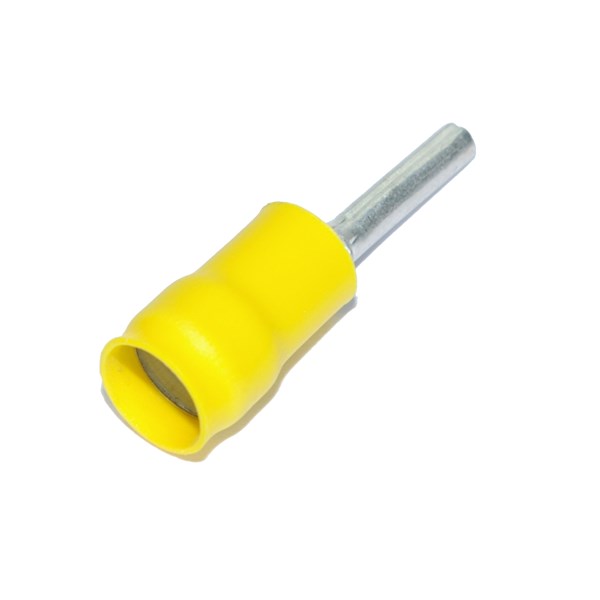

Stiftkabelskor SP-serien
Extra lång kopparhylsa
Svetsad hals
Produktegenskaper
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Bandform:
- Nej
- Max. ström (Imax):
- 19 A, 27 A, 48 A
- Flänsform:
- Stiftform
- Enligt DIN:
- Nej
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Röd, Blå, Gul
- Hylsform:
- Lång
- Lämplig för massiv ledare:
- Nej
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Material isolering:
- PVC (polyvinylklorid)
- Brandskyddsegenskaper:
- Motsvarar UL94V0
- Drifttemperaturområde:
- -25-75 °C
- Material:
- Koppar
- Max spänning:
- 600V
- Halogenfri:
- Ja
Visa mer
Kopplade Artiklar
- Totalt: 5
- Totalt: 5
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
CE Declaration of Conformity_SP-Series
Conflict Minerals Reporting Template Version 6.31_Approved

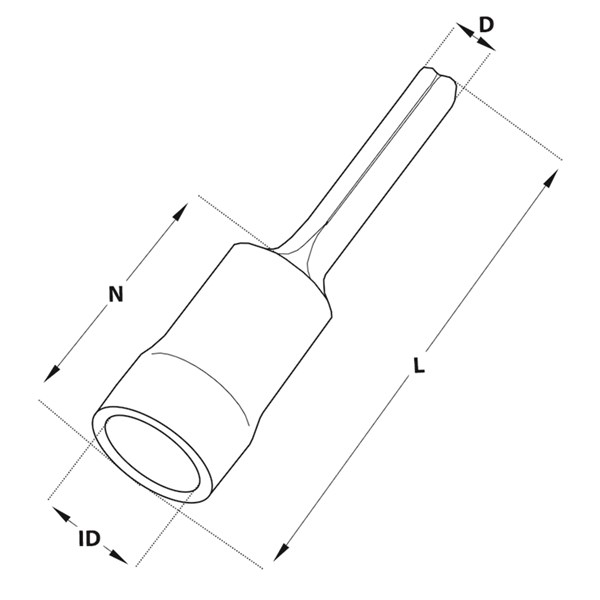

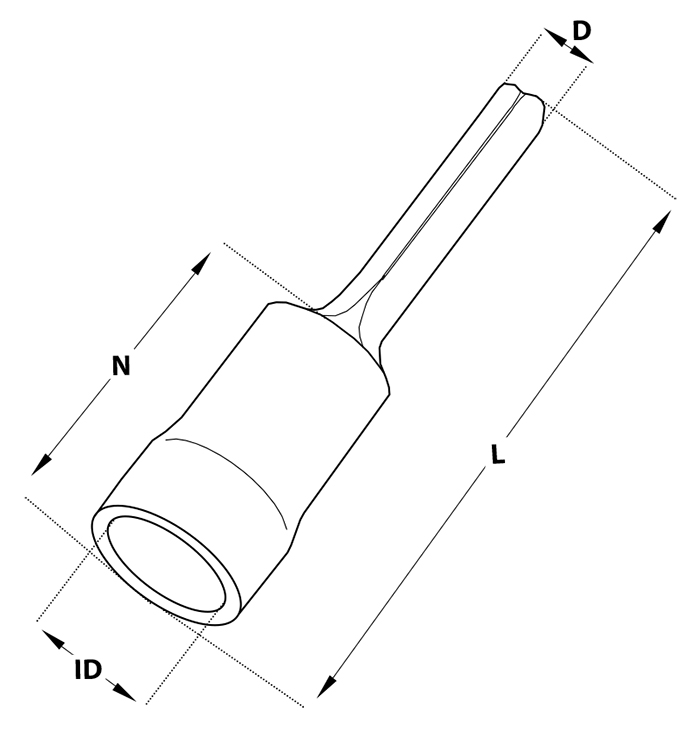

Mått & Dimensioner
- Totalt: 5
| Produktbeskrivning | D | ID | L | N | MOQ | Enhet | Nominell ledararea från/till | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD STIFTKABELSKO, RÖD, 12x1.9mm | 1.9 mm | 4.6 mm | 22 mm | 9.5 mm | 100 . | st | 0.5-1.65 mm² |
Nej
|
|
|
| ISOLERAD STIFTKABELSKO, RÖD, 9x1.9mm | 1.9 mm | 4.6 mm | 18.6 mm | 9.5 mm | 100 . | st | 0.5-1.65 mm² |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, BLÅ, 7x1.9mm | 1.9 mm | 5 mm | 17.1 mm | 9.5 mm | 100 . | st | 1.04-2.63 mm² |
Nej
|
|
|
| ISOLERAD STIFTKABELSKO, BLÅ, 9x1.9mm | 1.9 mm | 5 mm | 19 mm | 9.5 mm | 100 . | st | 1.04-2.63 mm² |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, GUL, 14x2.7mm | 2.7 mm | 6.8 mm | 28.5 mm | 14 mm | 100 . | st | 2.63-6.64 mm² |
Ja
|
|
|
- Totalt: 5
Liknande Alternativ
Godkännanden
- Totalt: 5
| Produktbeskrivning | UL-File No. | Godkänd enligt CE | Godkänd enligt CSA | Godkänd enligt UL | Flambeständighet installationsmaterialklass (UL94) | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|
| ISOLERAD STIFTKABELSKO, RÖD, 12x1.9mm | E42024 |
|
|
|
|
Nej
|
|
|
| ISOLERAD STIFTKABELSKO, RÖD, 9x1.9mm | E42024 |
|
|
|
|
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, BLÅ, 7x1.9mm | E42024 |
|
|
|
|
Nej
|
|
|
| ISOLERAD STIFTKABELSKO, BLÅ, 9x1.9mm | E42024 |
|
|
|
|
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, GUL, 14x2.7mm | E42024 |
|
|
|
|
Ja
|
|
|
- Totalt: 5
Egenskaper
- Totalt: 5
| Produktbeskrivning | Passar ledare klass 2 | Passar ledare klass 5 | Bandform | Max. ström (Imax) | Flänsform | Enligt DIN | Isolering | Färg på isolering | Hylsform | Lämplig för massiv ledare | Lämplig för flertrådig ledare | Lämplig för fintrådig ledare | Lämplig för höga temperaturer (upp till 650 °C) | Lämplig för lacktråd | Lämplig för rundledare | Lämplig för flatledare | Ytskydd | Material isolering | Brandskyddsegenskaper | Drifttemperaturområde | Material | Max spänning | Halogenfri | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD STIFTKABELSKO, RÖD, 12x1.9mm | Ja | Ja | Nej | 19 A | Stiftform | Nej | Delvis isolerad | Röd | Lång | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V0 | -25-75 °C | Koppar | 600V | Ja |
Nej
|
|
|
| ISOLERAD STIFTKABELSKO, RÖD, 9x1.9mm | Ja | Ja | Nej | 19 A | Stiftform | Nej | Delvis isolerad | Röd | Lång | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V0 | -25-75 °C | Koppar | 600V | Ja |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, BLÅ, 7x1.9mm | Ja | Ja | Nej | 27 A | Stiftform | Nej | Delvis isolerad | Blå | Lång | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V0 | -25-75 °C | Koppar | 600V | Ja |
Nej
|
|
|
| ISOLERAD STIFTKABELSKO, BLÅ, 9x1.9mm | Ja | Ja | Nej | 27 A | Stiftform | Nej | Delvis isolerad | Blå | Lång | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V0 | -25-75 °C | Koppar | 600V | Ja |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, GUL, 14x2.7mm | Ja | Ja | Nej | 48 A | Stiftform | Nej | Delvis isolerad | Gul | Lång | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V0 | -25-75 °C | Koppar | 600V | Ja |
Ja
|
|
|
- Totalt: 5
Övrig information
- Totalt: 5
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD STIFTKABELSKO, RÖD, 12x1.9mm | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Stiftkabelskor - Nylon (PA) | JST, 19405500 , FVDPC-1.25 (LF) | SP1519SR |
Nej
|
|
|
| ISOLERAD STIFTKABELSKO, RÖD, 9x1.9mm | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Stiftkabelskor - Nylon (PA) | JST, 19406400 , FVDPC-1.25 F-9 (LF) | SP1519SR-9 |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, BLÅ, 7x1.9mm | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Stiftkabelskor - Nylon (PA) | JST, 19411400 , FVDPC-2 F-7 | SP2519SR-7 |
Nej
|
|
|
| ISOLERAD STIFTKABELSKO, BLÅ, 9x1.9mm | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Stiftkabelskor - Nylon (PA) | JST, 19412400 , FVDPC-2 F-9 | SP2519SR-9 |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, GUL, 14x2.7mm | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Stiftkabelskor - Nylon (PA) | JST, 19415600 , FVDPC-5.5 (LF) | SP4630SR |
Ja
|
|
|
- Totalt: 5
