Skarvhylsor N PL-serien
Produktegenskaper
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Modell/Utförande:
- UL-utförande
- Max. ström (Imax):
- 19 A, 27 A, 48 A
- Antal avgreningar:
- 0 N/A
- Färg på isolering:
- Röd, Blå, Gul
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- För dragskyddade anslutningar:
- Nej
- Spänningsområde:
- Till 600V
- Anslutningstyp:
- Övrigt
- Oljestopp/mittspärr:
- Nej
- Ytskydd:
- Förtent
- Material isolering:
- PA (polyamid)
- Brandskyddsegenskaper:
- Motsvarar UL94V-2
- Drifttemperaturområde:
- -40-105 °C
- Material:
- Koppar
- Max spänning:
- 600V
- Halogenfri:
- Ja
- Förpackning:
- Lösform
Visa mer
Kopplade Artiklar
- Totalt: 3
- Totalt: 3
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
CE Declaration of Conformity_N PL-Series
Conflict Minerals Reporting Template Version 6.31_Approved

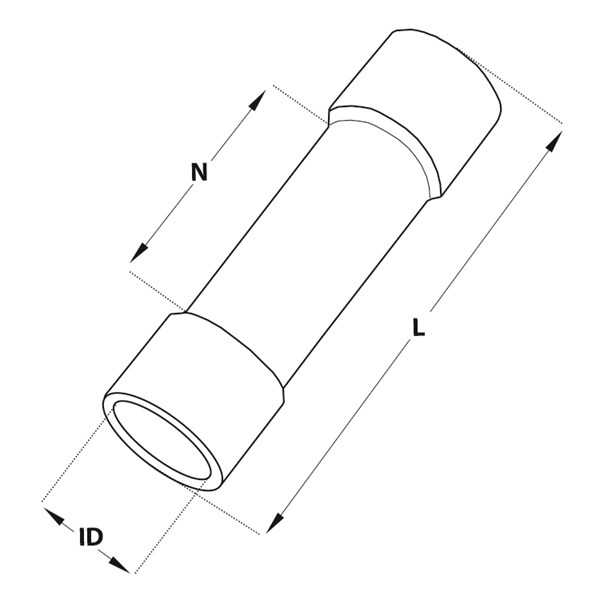

Mått & Dimensioner
- Totalt: 3
| Produktbeskrivning | ID | L | N | MOQ | Enhet | Nominell ledararea från/till | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD SKARVHYLSA, RÖD, 25mm | 4.1 mm | 25 mm | 15 mm | 100 . | st | 0.5-1.65 mm² |
Ja
|
|
|
| ISOLERAD SKARVHYLSA, BLÅ, 25mm | 4.5 mm | 25 mm | 15 mm | 100 . | st | 1.04-2.63 mm² |
Ja
|
|
|
| ISOLERAD SKARVHYLSA, GUL, 27mm | 6.6 mm | 27 mm | 15 mm | 100 . | st | 2.63-6.64 mm² |
Ja
|
|
|
- Totalt: 3
Liknande Alternativ
Godkännanden
- Totalt: 3
| Produktbeskrivning | Godkänd enligt CE | Godkänd enligt UL | Flambeständighet installationsmaterialklass (UL94) | Tillgänglighet | ||
|---|---|---|---|---|---|---|
| ISOLERAD SKARVHYLSA, RÖD, 25mm |
|
|
|
Ja
|
|
|
| ISOLERAD SKARVHYLSA, BLÅ, 25mm |
|
|
|
Ja
|
|
|
| ISOLERAD SKARVHYLSA, GUL, 27mm |
|
|
|
Ja
|
|
|
- Totalt: 3
Egenskaper
- Totalt: 3
| Produktbeskrivning | Passar ledare klass 2 | Passar ledare klass 5 | Modell/Utförande | Max. ström (Imax) | Antal avgreningar | Färg på isolering | Hylsform | Lämplig för massiv ledare | Lämplig för flertrådig ledare | Lämplig för fintrådig ledare | Lämplig för höga temperaturer (upp till 650 °C) | Lämplig för lacktråd | Lämplig för rundledare | Lämplig för flatledare | För dragskyddade anslutningar | Spänningsområde | Anslutningstyp | Oljestopp/mittspärr | Ytskydd | Material isolering | Brandskyddsegenskaper | Drifttemperaturområde | Material | Max spänning | Halogenfri | Förpackning | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD SKARVHYLSA, RÖD, 25mm | Ja | Ja | UL-utförande | 19 A | 0 N/A | Röd | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 600V | Övrigt | Nej | Förtent | PA (polyamid) | Motsvarar UL94V-2 | -40-105 °C | Koppar | 600V | Ja | Lösform |
Ja
|
|
|
| ISOLERAD SKARVHYLSA, BLÅ, 25mm | Ja | Ja | UL-utförande | 27 A | 0 N/A | Blå | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 600V | Övrigt | Nej | Förtent | PA (polyamid) | Motsvarar UL94V-2 | -40-105 °C | Koppar | 600V | Ja | Lösform |
Ja
|
|
|
| ISOLERAD SKARVHYLSA, GUL, 27mm | Ja | Ja | UL-utförande | 48 A | 0 N/A | Gul | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 600V | Övrigt | Nej | Förtent | PA (polyamid) | Motsvarar UL94V-2 | -40-105 °C | Koppar | 600V | Ja | Lösform |
Ja
|
|
|
- Totalt: 3
Övrig information
- Totalt: 3
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|
| ISOLERAD SKARVHYLSA, RÖD, 25mm | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Isolerade Skarvhylsor - Nylon (PA) | N1525SKPL |
Ja
|
|
|
| ISOLERAD SKARVHYLSA, BLÅ, 25mm | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Isolerade Skarvhylsor - Nylon (PA) | N2527SKPL |
Ja
|
|
|
| ISOLERAD SKARVHYLSA, GUL, 27mm | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Isolerade Skarvhylsor - Nylon (PA) | N4652SKPL |
Ja
|
|
|
- Totalt: 3
