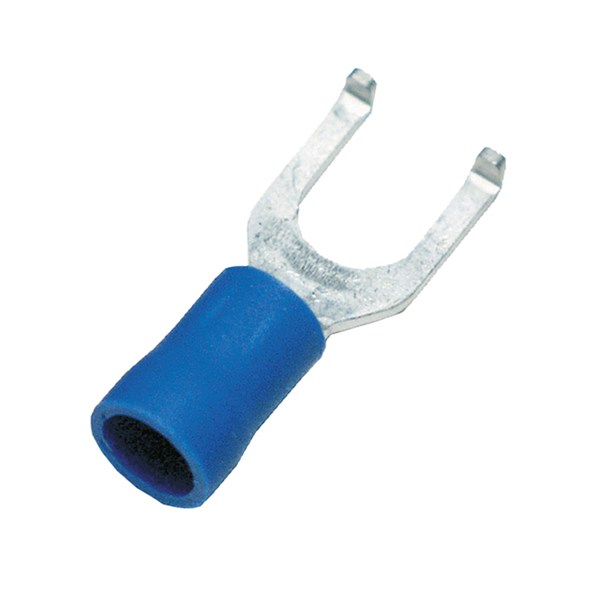

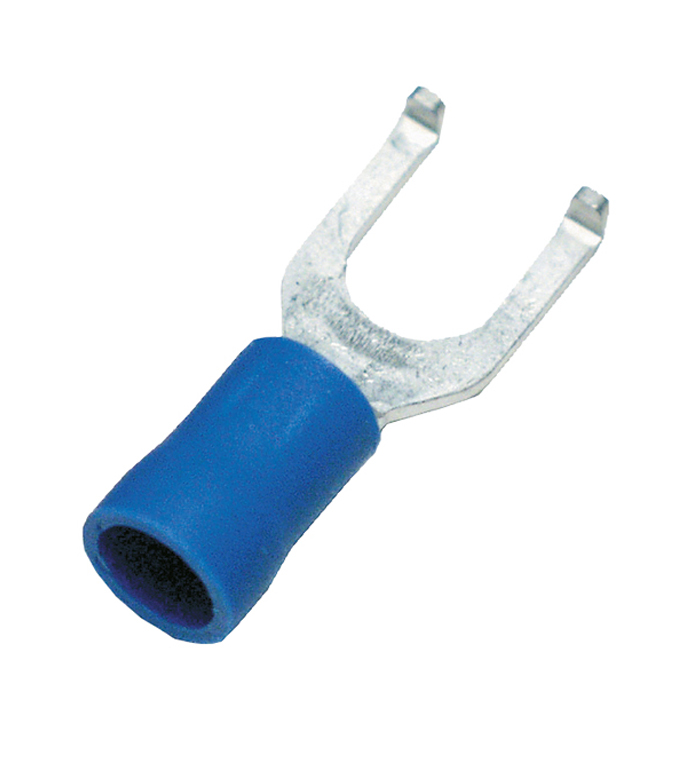

Gaffelkabelskor A-serien med bockad framkant
Svetsad hals
GB=bockad framkant
Produktegenskaper
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Bandform:
- Nej
- Max. ström (Imax):
- 19 A, 27 A
- Flänsform:
- Gaffelform
- Enligt DIN:
- Nej
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Röd, Blå
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Nej
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Material isolering:
- PVC (polyvinylklorid)
- Brandskyddsegenskaper:
- Motsvarar UL94V-2
- Drifttemperaturområde:
- -25-75 °C
- Material:
- Koppar
- Max spänning:
- 600V
- Halogenfri:
- Nej
Visa mer
Kopplade Artiklar
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
CE Declaration of Conformity_A-Series
Conflict Minerals Reporting Template Version 6.31_Approved

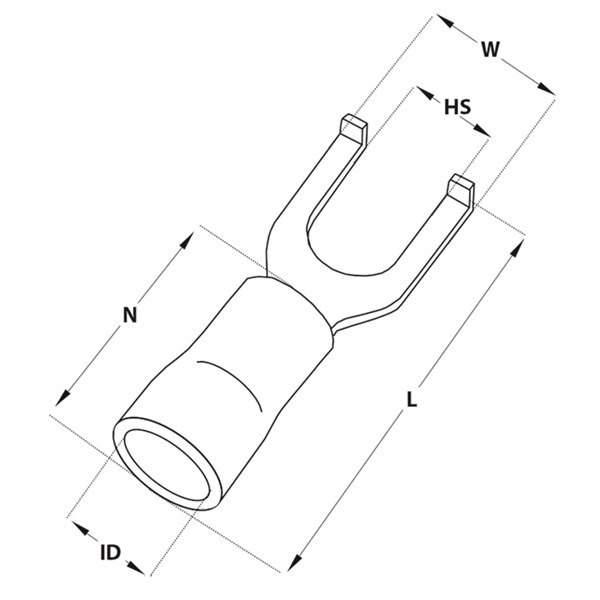

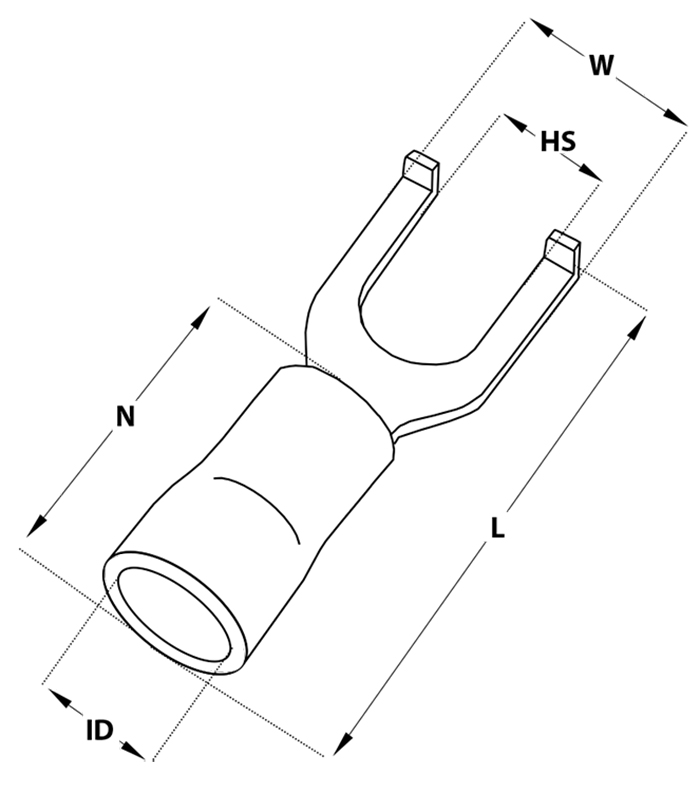

Mått & Dimensioner
- Totalt: 5
| Produktbeskrivning | HS | ID | L | N | W | MOQ | Enhet | Bultmått metrisk (M) | Nominell ledararea från/till | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, RÖD, M3.5 | 3.7 mm | 4 mm | 18.6 mm | 9 mm | 7.5 mm | 100 . | st | 3.5 . | 0.5-1.65 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, RÖD, M4 | 4.3 mm | 4 mm | 18.6 mm | 9 mm | 7.5 mm | 100 . | st | 4 . | 0.5-1.65 mm² |
Nej
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, RÖD, M5 | 5.3 mm | 4 mm | 23.9 mm | 9 mm | 8.5 mm | 100 . | st | 5 . | 0.5-1.65 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, BLÅ, M4 | 4.3 mm | 4.5 mm | 18.7 mm | 9 mm | 7.5 mm | 100 . | st | 4 . | 1.04-2.63 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, BLÅ, M5 | 5.3 mm | 4.5 mm | 22.4 mm | 9 mm | 8.5 mm | 100 . | st | 5 . | 1.04-2.63 mm² |
Ja
|
|
|
- Totalt: 5
Liknande Alternativ
Godkännanden
- Totalt: 5
| Produktbeskrivning | UL-File No. | Godkänd enligt CE | Godkänd enligt CSA | Godkänd enligt UL | Flambeständighet installationsmaterialklass (UL94) | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, RÖD, M3.5 | E42024 |
|
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, RÖD, M4 | E42024 |
|
|
|
|
Nej
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, RÖD, M5 | E42024 |
|
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, BLÅ, M4 | E42024 |
|
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, BLÅ, M5 | E42024 |
|
|
|
|
Ja
|
|
|
- Totalt: 5
Egenskaper
- Totalt: 5
| Produktbeskrivning | Passar ledare klass 2 | Passar ledare klass 5 | Bandform | Max. ström (Imax) | Flänsform | Enligt DIN | Isolering | Färg på isolering | Hylsform | Lämplig för massiv ledare | Lämplig för flertrådig ledare | Lämplig för fintrådig ledare | Lämplig för höga temperaturer (upp till 650 °C) | Lämplig för lacktråd | Lämplig för rundledare | Lämplig för flatledare | Ytskydd | Material isolering | Brandskyddsegenskaper | Drifttemperaturområde | Material | Max spänning | Halogenfri | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, RÖD, M3.5 | Ja | Ja | Nej | 19 A | Gaffelform | Nej | Delvis isolerad | Röd | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -25-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, RÖD, M4 | Ja | Ja | Nej | 19 A | Gaffelform | Nej | Delvis isolerad | Röd | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -25-75 °C | Koppar | 600V | Nej |
Nej
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, RÖD, M5 | Ja | Ja | Nej | 19 A | Gaffelform | Nej | Delvis isolerad | Röd | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -25-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, BLÅ, M4 | Ja | Ja | Nej | 27 A | Gaffelform | Nej | Delvis isolerad | Blå | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -25-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, BLÅ, M5 | Ja | Ja | Nej | 27 A | Gaffelform | Nej | Delvis isolerad | Blå | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -25-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
- Totalt: 5
Övrig information
- Totalt: 5
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, RÖD, M3.5 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor, bockad framkant - PVC | JST, 10257000 , FV1.25-S3B | A1537GB |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, RÖD, M4 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor, bockad framkant - PVC | JST, 10261000 , FV1.25-S4B (LF) | A1543GB |
Nej
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, RÖD, M5 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor, bockad framkant - PVC | JST, 10263000 , FV1.25-5B (LF) | A1553GB |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, BLÅ, M4 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor, bockad framkant - PVC | JST, 11165100 , FV2-T4B | A2543GB |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BOCKAD FRAMKANT, BLÅ, M5 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor, bockad framkant - PVC | JST, 11167100 , FV2-5B | A2553GB |
Ja
|
|
|
- Totalt: 5
