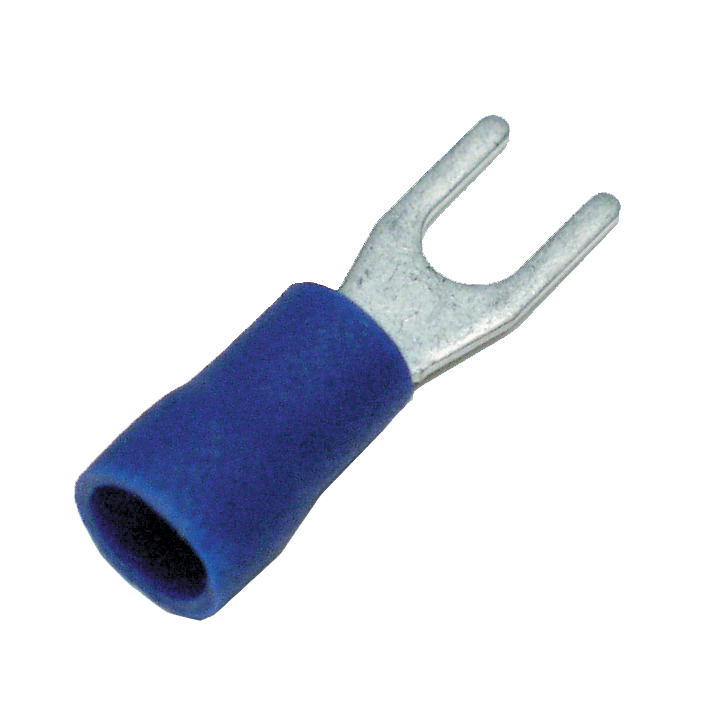

Gaffelkabelskor A PL-serien
Produktegenskaper
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Bandform:
- Nej
- Max. ström (Imax):
- 19 A, 27 A, 48 A
- Flänsform:
- Gaffelform
- Enligt DIN:
- Nej
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Röd, Blå, Gul
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Nej
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Material isolering:
- PVC (polyvinylklorid)
- Brandskyddsegenskaper:
- Motsvarar UL94V-2
- Drifttemperaturområde:
- -40-75 °C
- Material:
- Koppar
- Max spänning:
- 600V
- Halogenfri:
- Nej
Visa mer
Kopplade Artiklar
- Totalt: 14
- Totalt: 14
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
CE Declaration of Conformity_A PL-Series
Conflict Minerals Reporting Template Version 6.31_Approved
Mått & Dimensioner
- Totalt: 14
| Produktbeskrivning | HS | ID | L | N | W | MOQ | Enhet | Bultmått metrisk (M) | Nominell ledararea från/till | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD GAFFELKABELSKO, RÖD, M3 | 3.2 mm | 4.3 mm | 22 mm | 10.5 mm | 5.7 mm | 100 . | st | 3 . | 0.5-1.65 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M3.5 | 3.7 mm | 4.3 mm | 22 mm | 10.5 mm | 6.2 mm | 100 . | st | 3.5 . | 0.5-1.65 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M4 | 4.3 mm | 4.3 mm | 22 mm | 10.5 mm | 6.4 mm | 100 . | st | 4 . | 0.5-1.65 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M5 | 5.3 mm | 4.3 mm | 22 mm | 10.5 mm | 9 mm | 100 . | st | 5 . | 0.5-1.65 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M6 | 6.4 mm | 4.3 mm | 23 mm | 10.5 mm | 10.8 mm | 100 . | st | 6 . | 0.5-1.65 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M3 | 3.2 mm | 4.9 mm | 22.5 mm | 11 mm | 5.7 mm | 100 . | st | 3 . | 1.04-2.63 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M3.5 | 3.7 mm | 4.9 mm | 22.5 mm | 11 mm | 6.2 mm | 100 . | st | 3.5 . | 1.04-2.63 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M4 | 4.3 mm | 4.9 mm | 22.5 mm | 11 mm | 6.4 mm | 100 . | st | 4 . | 1.04-2.63 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M5 | 5.3 mm | 4.9 mm | 22.5 mm | 11 mm | 8 mm | 100 . | st | 5 . | 1.04-2.63 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M6 | 6.4 mm | 4.9 mm | 23.5 mm | 11 mm | 10.8 mm | 100 . | st | 6 . | 1.04-2.63 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M4 | 4.3 mm | 6.7 mm | 26.7 mm | 14 mm | 8.2 mm | 100 . | st | 4 . | 2.63-6.64 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M5 | 5.3 mm | 6.7 mm | 26.7 mm | 14 mm | 9 mm | 100 . | st | 5 . | 2.63-6.64 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M6 | 6.4 mm | 6.7 mm | 30.7 mm | 14 mm | 12 mm | 100 . | st | 6 . | 2.63-6.64 mm² |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M8 | 8.4 mm | 6.7 mm | 33.8 mm | 14 mm | 14.2 mm | 100 . | st | 8 . | 2.63-6.64 mm² |
Ja
|
|
|
- Totalt: 14
Liknande Alternativ
Godkännanden
- Totalt: 14
| Produktbeskrivning | Godkänd enligt CE | Godkänd enligt UL | Flambeständighet installationsmaterialklass (UL94) | Tillgänglighet | ||
|---|---|---|---|---|---|---|
| ISOLERAD GAFFELKABELSKO, RÖD, M3 |
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M3.5 |
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M4 |
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M5 |
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M6 |
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M3 |
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M3.5 |
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M4 |
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M5 |
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M6 |
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M4 |
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M5 |
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M6 |
|
|
|
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M8 |
|
|
|
Ja
|
|
|
- Totalt: 14
Egenskaper
- Totalt: 14
| Produktbeskrivning | Passar ledare klass 2 | Passar ledare klass 5 | Bandform | Max. ström (Imax) | Flänsform | Enligt DIN | Isolering | Färg på isolering | Hylsform | Lämplig för massiv ledare | Lämplig för flertrådig ledare | Lämplig för fintrådig ledare | Lämplig för höga temperaturer (upp till 650 °C) | Lämplig för lacktråd | Lämplig för rundledare | Lämplig för flatledare | Ytskydd | Material isolering | Brandskyddsegenskaper | Drifttemperaturområde | Material | Max spänning | Halogenfri | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD GAFFELKABELSKO, RÖD, M3 | Ja | Ja | Nej | 19 A | Gaffelform | Nej | Delvis isolerad | Röd | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M3.5 | Ja | Ja | Nej | 19 A | Gaffelform | Nej | Delvis isolerad | Röd | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M4 | Ja | Ja | Nej | 19 A | Gaffelform | Nej | Delvis isolerad | Röd | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M5 | Ja | Ja | Nej | 19 A | Gaffelform | Nej | Delvis isolerad | Röd | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M6 | Ja | Ja | Nej | 19 A | Gaffelform | Nej | Delvis isolerad | Röd | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M3 | Ja | Ja | Nej | 27 A | Gaffelform | Nej | Delvis isolerad | Blå | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M3.5 | Ja | Ja | Nej | 27 A | Gaffelform | Nej | Delvis isolerad | Blå | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M4 | Ja | Ja | Nej | 27 A | Gaffelform | Nej | Delvis isolerad | Blå | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M5 | Ja | Ja | Nej | 27 A | Gaffelform | Nej | Delvis isolerad | Blå | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M6 | Ja | Ja | Nej | 27 A | Gaffelform | Nej | Delvis isolerad | Blå | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M4 | Ja | Ja | Nej | 48 A | Gaffelform | Nej | Delvis isolerad | Gul | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M5 | Ja | Ja | Nej | 48 A | Gaffelform | Nej | Delvis isolerad | Gul | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M6 | Ja | Ja | Nej | 48 A | Gaffelform | Nej | Delvis isolerad | Gul | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M8 | Ja | Ja | Nej | 48 A | Gaffelform | Nej | Delvis isolerad | Gul | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
- Totalt: 14
Övrig information
- Totalt: 14
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|
| ISOLERAD GAFFELKABELSKO, RÖD, M3 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor - PVC | A1532GPL |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M3.5 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor - PVC | A1537GPL |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M4 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor - PVC | A1543GPL |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M5 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor - PVC | A1553GPL |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, RÖD, M6 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor - PVC | A1565GPL |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M3 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor - PVC | A2532GPL |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M3.5 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor - PVC | A2537GPL |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M4 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor - PVC | A2543GPL |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M5 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor - PVC | A2553GPL |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, BLÅ, M6 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor - PVC | A2565GPL |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M4 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor - PVC | A4643GPL |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M5 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor - PVC | A4653GPL |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M6 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor - PVC | A4665GPL |
Ja
|
|
|
| ISOLERAD GAFFELKABELSKO, GUL, M8 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Gaffelkabelskor - PVC | A4685GPL |
Ja
|
|
|
- Totalt: 14
