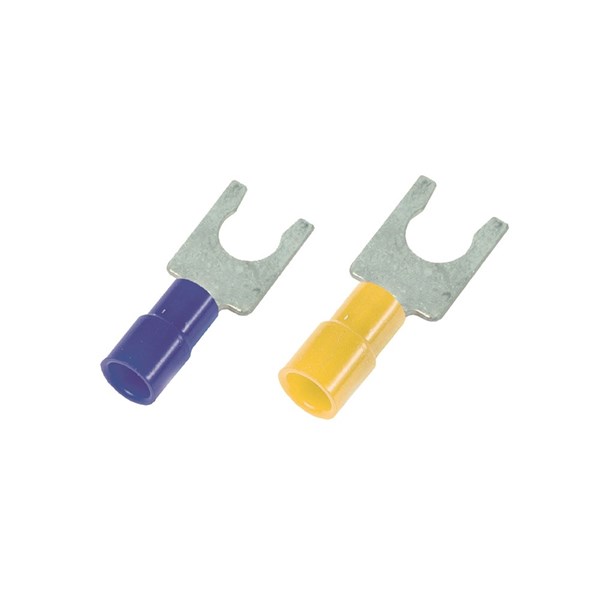

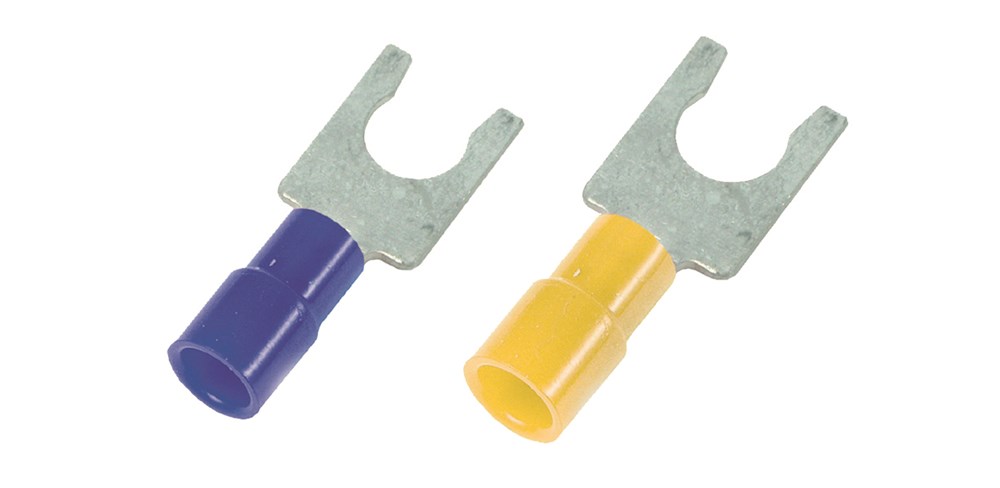

Låsgaffelkabelskor PB-serien
Svetsad hals
Easy entry
Produktegenskaper
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Bandform:
- Nej
- Max. ström (Imax):
- 19 A, 48 A
- Flänsform:
- Gaffelform
- Enligt DIN:
- Nej
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Röd, Gul
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Nej
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Material isolering:
- PC (polykarbonat)
- Brandskyddsegenskaper:
- Motsvarar UL94V-2
- Drifttemperaturområde:
- -40-125 °C
- Material:
- Koppar
- Max spänning:
- 600V
- Halogenfri:
- Ja
Visa mer
Kopplade Artiklar
- Totalt: 3
- Totalt: 3
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
CE Declaration of Conformity_PB-Series
Conflict Minerals Reporting Template Version 6.31_Approved
Mått & Dimensioner
- Totalt: 3
| Produktbeskrivning | HS | ID | L | N | W | MOQ | Enhet | Bultmått metrisk (M) | Nominell ledararea från/till | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD LÅSGAFFELKABELSKO, RÖD, M4 | 4.3 mm | 4.1 mm | 22 mm | 10 mm | 7.2 mm | 100 . | st | 4 . | 0.5-1.65 mm² |
Nej
|
|
|
| ISOLERAD LÅSGAFFELKABELSKO, GUL, M4 | 4.3 mm | 6.8 mm | 26 mm | 14 mm | 8 mm | 100 . | st | 4 . | 2.63-6.64 mm² |
Ja
|
|
|
| ISOLERAD LÅSGAFFELKABELSKO, GUL, M5 | 5.3 mm | 6.8 mm | 26 mm | 14 mm | 8.6 mm | 100 . | st | 5 . | 2.63-6.64 mm² |
Ja
|
|
|
- Totalt: 3
Liknande Alternativ
Godkännanden
- Totalt: 3
| Produktbeskrivning | UL-File No. | Godkänd enligt CE | Godkänd enligt UL | Flambeständighet installationsmaterialklass (UL94) | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|
| ISOLERAD LÅSGAFFELKABELSKO, RÖD, M4 | E44245 |
|
|
|
Nej
|
|
|
| ISOLERAD LÅSGAFFELKABELSKO, GUL, M4 | E44245 |
|
|
|
Ja
|
|
|
| ISOLERAD LÅSGAFFELKABELSKO, GUL, M5 | E44245 |
|
|
|
Ja
|
|
|
- Totalt: 3
Egenskaper
- Totalt: 3
| Produktbeskrivning | Passar ledare klass 2 | Passar ledare klass 5 | Bandform | Max. ström (Imax) | Flänsform | Enligt DIN | Isolering | Färg på isolering | Hylsform | Lämplig för massiv ledare | Lämplig för flertrådig ledare | Lämplig för fintrådig ledare | Lämplig för höga temperaturer (upp till 650 °C) | Lämplig för lacktråd | Lämplig för rundledare | Lämplig för flatledare | Ytskydd | Material isolering | Brandskyddsegenskaper | Drifttemperaturområde | Material | Max spänning | Halogenfri | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD LÅSGAFFELKABELSKO, RÖD, M4 | Ja | Ja | Nej | 19 A | Gaffelform | Nej | Delvis isolerad | Röd | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PC (polykarbonat) | Motsvarar UL94V-2 | -40-125 °C | Koppar | 600V | Ja |
Nej
|
|
|
| ISOLERAD LÅSGAFFELKABELSKO, GUL, M4 | Ja | Ja | Nej | 48 A | Gaffelform | Nej | Delvis isolerad | Gul | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PC (polykarbonat) | Motsvarar UL94V-2 | -40-125 °C | Koppar | 600V | Ja |
Ja
|
|
|
| ISOLERAD LÅSGAFFELKABELSKO, GUL, M5 | Ja | Ja | Nej | 48 A | Gaffelform | Nej | Delvis isolerad | Gul | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PC (polykarbonat) | Motsvarar UL94V-2 | -40-125 °C | Koppar | 600V | Ja |
Ja
|
|
|
- Totalt: 3
Övrig information
- Totalt: 3
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD LÅSGAFFELKABELSKO, RÖD, M4 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Låsgaffelkabelskor - Polykarbonat (PC) | NICHIFU, TMEX 1.25LY-4S | PB1543LG |
Nej
|
|
|
| ISOLERAD LÅSGAFFELKABELSKO, GUL, M4 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Låsgaffelkabelskor - Polykarbonat (PC) | NICHIFU, TMEX 5.5LY-4S | PB4643LG |
Ja
|
|
|
| ISOLERAD LÅSGAFFELKABELSKO, GUL, M5 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Låsgaffelkabelskor - Polykarbonat (PC) | NICHIFU, TMEX 5.5LY-5S | PB4653LG |
Ja
|
|
|
- Totalt: 3
