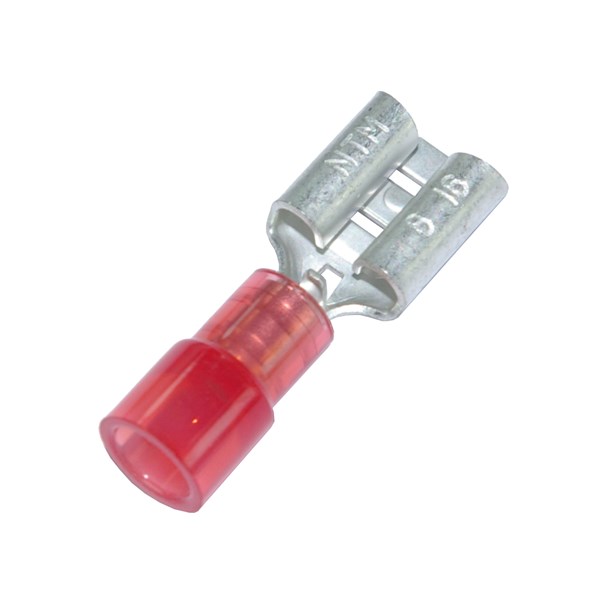

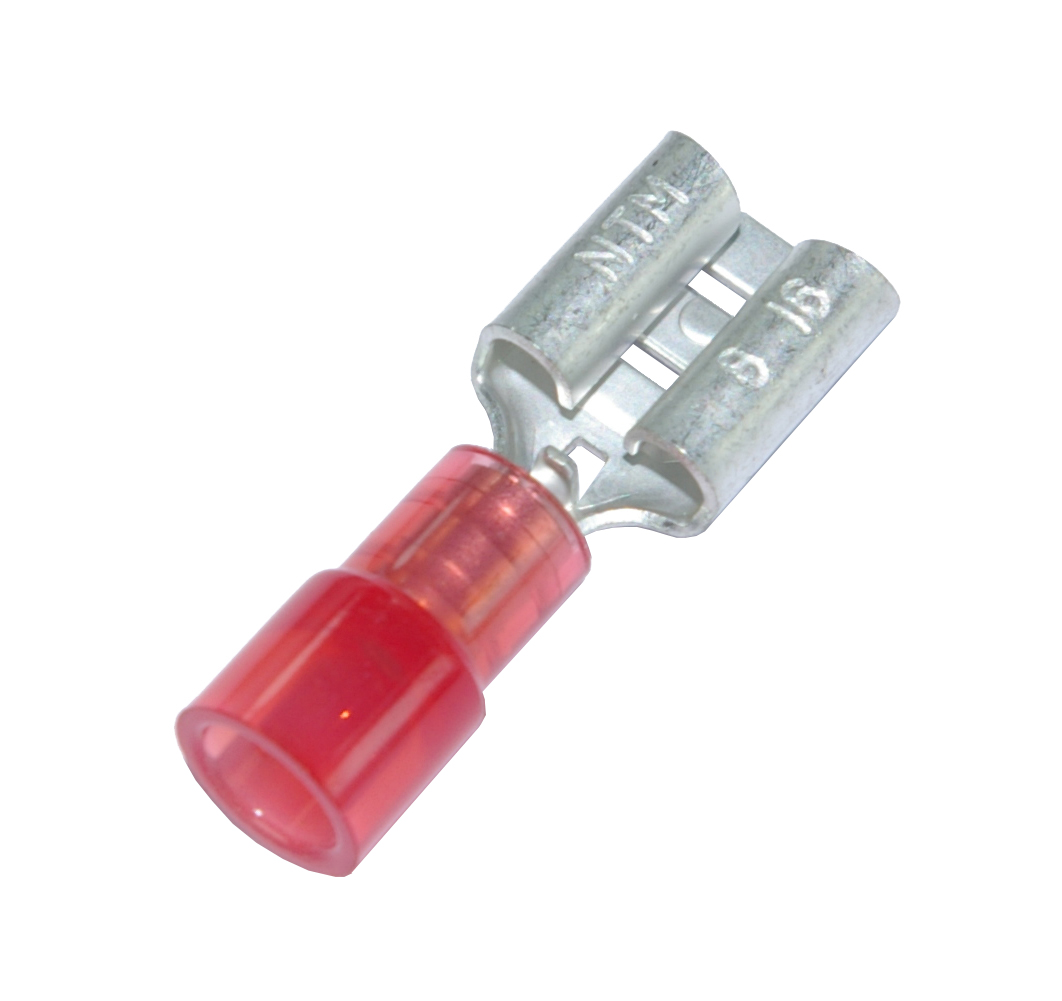

Flatstiftshylsor NA-serien
Kort kopparhylsa
Easy entry
Produktegenskaper
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Modell/Utförande:
- Hylsa
- Max. ström (Imax):
- 10 A, 15 A
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Röd, Blå
- Med kamklämma:
- Nej
- Med tappspridare:
- Nej
- Material isolering:
- PA (polyamid)
- Brandskyddsegenskaper:
- Motsvarar UL94V0
- Drifttemperaturområde:
- -40-105 °C
- Material:
- Mässing
- Max spänning:
- 300V
- Halogenfri:
- Ja
- Förpackning:
- Lösform
Visa mer
Kopplade Artiklar
- Totalt: 6
- Totalt: 6
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
CE Declaration of Conformity_NA-Series
Conflict Minerals Reporting Template Version 6.31_Approved
Mått & Dimensioner
- Totalt: 6
| Produktbeskrivning | ID | L | N | W | MOQ | Enhet | Nominell ledararea från/till | AWG-område | Uttagsdimensioner | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.5mm | 4.1 mm | 19.5 mm | 10 mm | 2.8 mm | 100 . | st | 0.5-1.65 mm² | 22-16 . | Platt 2,8x0,5 mm |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.8mm | 4.1 mm | 19.5 mm | 10 mm | 2.8 mm | 100 . | st | 0.5-1.65 mm² | 22-16 . | Platt 2,8x0,8 mm |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | 4.1 mm | 19.5 mm | 10 mm | 4.8 mm | 100 . | st | 0.5-1.65 mm² | 22-16 . | Platt 4,8x0,5 mm |
Nej
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | 4.1 mm | 19.5 mm | 10 mm | 4.8 mm | 100 . | st | 0.5-1.65 mm² | 22-16 . | Platt 4,8x0,8 mm |
Nej
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 6.3x0.8mm | 4.1 mm | 21 mm | 10 mm | 6.3 mm | 100 . | st | 0.5-1.65 mm² | 22-16 . | Platt 6,3x0,8 mm |
Nej
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 8.0x0.8mm | 4.1 mm | 23.2 mm | 10 mm | 7.9 mm | 100 . | st | 1.04-2.63 mm² | 16-14 . | Platt 8,0x0,8 mm |
Ja
|
|
|
- Totalt: 6
Liknande Alternativ
Godkännanden
- Totalt: 6
| Produktbeskrivning | UL-File No. | Godkänd enligt CE | Godkänd enligt UL | Flambeständighet installationsmaterialklass (UL94) | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.5mm | E44245 |
|
|
|
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.8mm | E44245 |
|
|
|
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | E78965 |
|
|
|
Nej
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | E78965 |
|
|
|
Nej
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 6.3x0.8mm |
|
|
|
Nej
|
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 8.0x0.8mm | E78965 |
|
|
|
Ja
|
|
|
- Totalt: 6
Egenskaper
- Totalt: 6
| Produktbeskrivning | Passar ledare klass 2 | Passar ledare klass 5 | Modell/Utförande | Max. ström (Imax) | Isolering | Färg på isolering | Med kamklämma | Med tappspridare | Material isolering | Brandskyddsegenskaper | Drifttemperaturområde | Material | Max spänning | Halogenfri | Förpackning | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.5mm | Ja | Ja | Hylsa | 10 A | Delvis isolerad | Röd | Nej | Nej | PA (polyamid) | Motsvarar UL94V0 | -40-105 °C | Mässing | 300V | Ja | Lösform |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.8mm | Ja | Ja | Hylsa | 10 A | Delvis isolerad | Röd | Nej | Nej | PA (polyamid) | Motsvarar UL94V0 | -40-105 °C | Mässing | 300V | Ja | Lösform |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Röd | Nej | Nej | PA (polyamid) | Motsvarar UL94V0 | -40-105 °C | Mässing | 300V | Ja | Lösform |
Nej
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Röd | Nej | Nej | PA (polyamid) | Motsvarar UL94V0 | -40-105 °C | Mässing | 300V | Ja | Lösform |
Nej
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 6.3x0.8mm | Ja | Ja | Hylsa | 10 A | Delvis isolerad | Röd | Nej | Nej | PA (polyamid) | Motsvarar UL94V0 | -40-105 °C | Mässing | 300V | Ja | Lösform |
Nej
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 8.0x0.8mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Blå | Nej | Nej | PA (polyamid) | Motsvarar UL94V0 | -40-105 °C | Mässing | 300V | Ja | Lösform |
Ja
|
|
|
- Totalt: 6
Övrig information
- Totalt: 6
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.5mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - Nylon (PA) | NICHIFU, TMDEN 280509F | NA0503FL-5 |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - Nylon (PA) | NICHIFU, TMDEN 280809F | NA0503FL-8 |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - Nylon (PA) | NICHIFU, TMEDN 480509F | NA1504FL-5 |
Nej
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - Nylon (PA) | NICHIFU, TMEDN 480809F | NA1504FL-8 |
Nej
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - Nylon (PA) | NA1507FL |
Nej
|
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 8.0x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - Nylon (PA) | NICHIFU, TMEDN 790820F | NA2508FL |
Ja
|
|
|
- Totalt: 6
