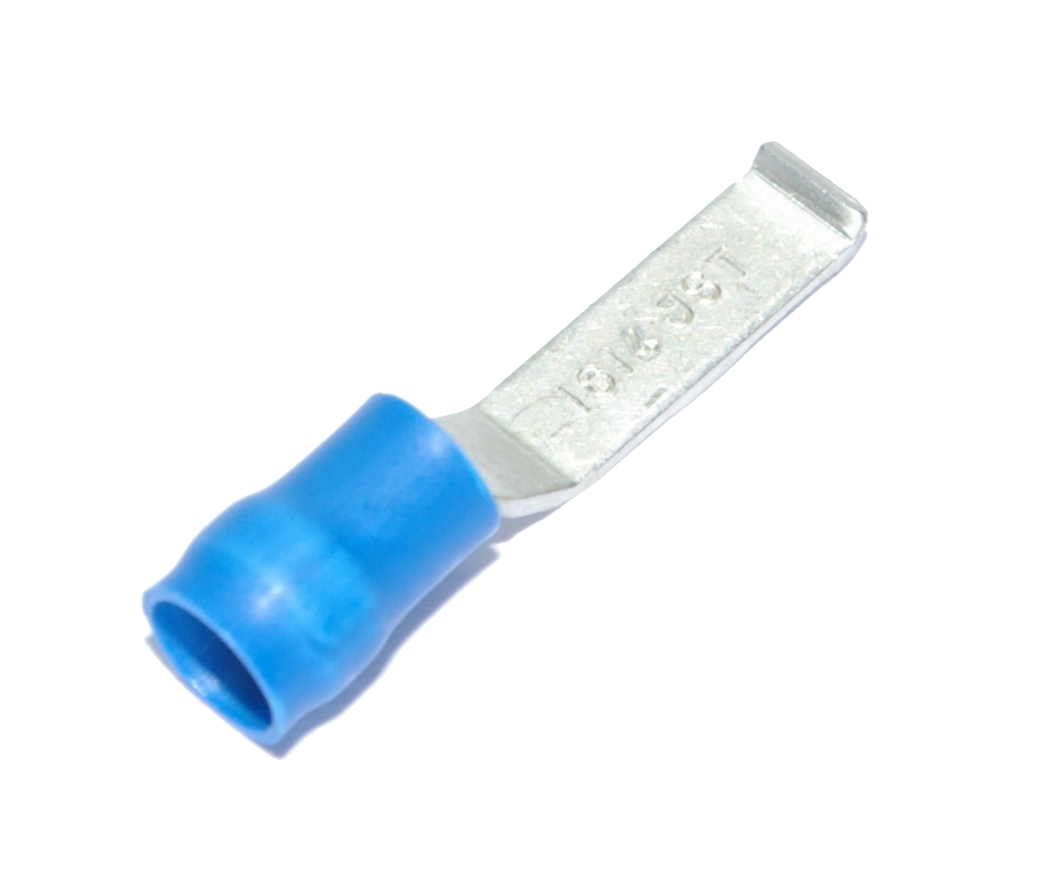

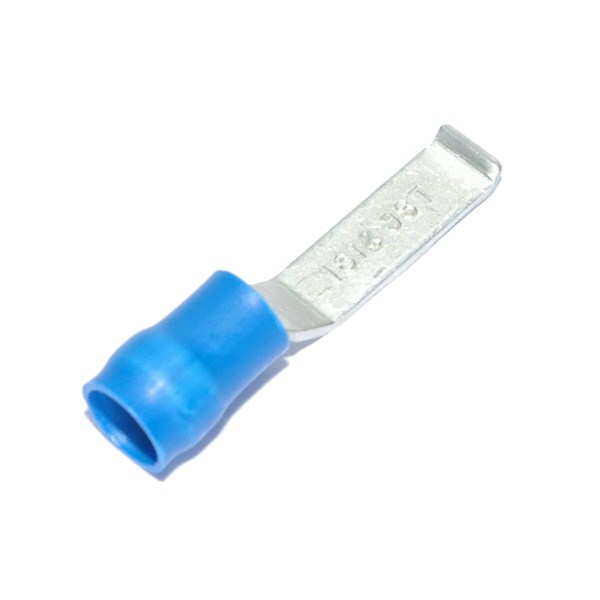

Bladstiftskabelskor SP-serien
Extra lång kopparhylsa
Svetsad hals
Produktegenskaper
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Bandform:
- Nej
- Max. ström (Imax):
- 19 A, 27 A, 48 A
- Flänsform:
- Flatstiftform
- Enligt DIN:
- Nej
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Röd, Blå, Gul
- Hylsform:
- Lång
- Lämplig för massiv ledare:
- Nej
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Material isolering:
- PVC (polyvinylklorid)
- Brandskyddsegenskaper:
- Motsvarar UL94V0
- Drifttemperaturområde:
- -25-75 °C
- Material:
- Koppar
- Max spänning:
- 600V
- Halogenfri:
- Nej
Visa mer
Kopplade Artiklar
- Totalt: 4
- Totalt: 4
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
CE Declaration of Conformity_SP-Series
Conflict Minerals Reporting Template Version 6.31_Approved

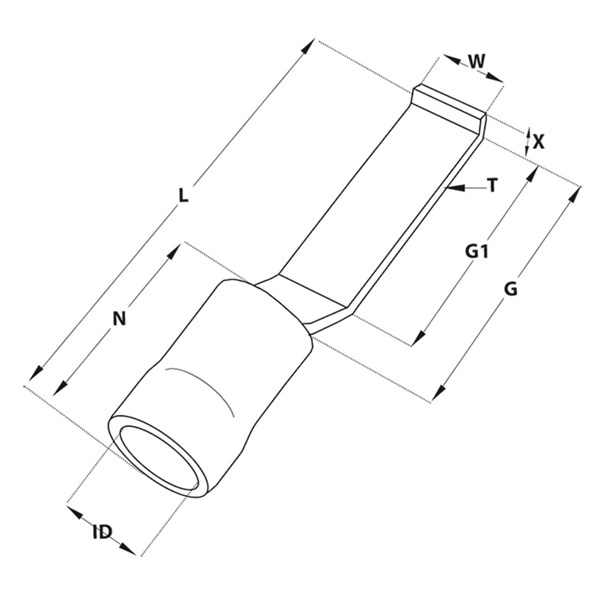

Mått & Dimensioner
- Totalt: 4
| Produktbeskrivning | G | G1 | ID | T | L | N | W | X | MOQ | Enhet | Nominell ledararea från/till | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD BLADSTIFTKABELSKO, GUL, 16.8x4.6mm | 100 . | st | 2.63-6.64 mm² |
Ja
|
|
|
||||||||
| ISOLERAD BLADSTIFTKABELSKO, RÖD, 16.8x3mm | 17 mm | 15 mm | 4.5 mm | 0.8 mm | 27 mm | 9.5 mm | 3 mm | 2 mm | 100 . | st | 0.5-1.65 mm² |
Nej
|
|
|
| ISOLERAD BLADSTIFTKABELSKO, BLÅ, 16.8x4.6mm | 17 mm | 15 mm | 5.2 mm | 0.8 mm | 27.5 mm | 9.5 mm | 4.6 mm | 2 mm | 100 . | st | 1.04-2.63 mm² |
Ja
|
|
|
| ISOLERAD BLADSTIFTKABELSKO, BLÅ, 16.8x3mm | 17.5 mm | 15 mm | 5.2 mm | 0.8 mm | 27.5 mm | 9.5 mm | 3 mm | 2 mm | 100 . | st | 1.04-2.63 mm² |
Nej
|
|
|
- Totalt: 4
Liknande Alternativ
Godkännanden
- Totalt: 4
| Produktbeskrivning | UL-File No. | Godkänd enligt CE | Godkänd enligt CSA | Godkänd enligt UL | Flambeständighet installationsmaterialklass (UL94) | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|
| ISOLERAD BLADSTIFTKABELSKO, GUL, 16.8x4.6mm | E42024 |
|
|
|
|
Ja
|
|
|
| ISOLERAD BLADSTIFTKABELSKO, RÖD, 16.8x3mm |
|
|
|
Nej
|
|
|
||
| ISOLERAD BLADSTIFTKABELSKO, BLÅ, 16.8x4.6mm | E42024 |
|
|
|
|
Ja
|
|
|
| ISOLERAD BLADSTIFTKABELSKO, BLÅ, 16.8x3mm |
|
|
|
Nej
|
|
|
- Totalt: 4
Egenskaper
- Totalt: 4
| Produktbeskrivning | Passar ledare klass 2 | Passar ledare klass 5 | Bandform | Max. ström (Imax) | Flänsform | Enligt DIN | Isolering | Färg på isolering | Hylsform | Lämplig för massiv ledare | Lämplig för flertrådig ledare | Lämplig för fintrådig ledare | Lämplig för höga temperaturer (upp till 650 °C) | Lämplig för lacktråd | Lämplig för rundledare | Lämplig för flatledare | Ytskydd | Material isolering | Brandskyddsegenskaper | Drifttemperaturområde | Material | Max spänning | Halogenfri | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD BLADSTIFTKABELSKO, GUL, 16.8x4.6mm | Ja | Ja | Nej | 48 A | Flatstiftform | Nej | Delvis isolerad | Gul | Lång | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V0 | -25-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD BLADSTIFTKABELSKO, RÖD, 16.8x3mm | Ja | Ja | Nej | 19 A | Flatstiftform | Nej | Delvis isolerad | Röd | Lång | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V0 | -25-75 °C | Koppar | 600V | Nej |
Nej
|
|
|
| ISOLERAD BLADSTIFTKABELSKO, BLÅ, 16.8x4.6mm | Ja | Ja | Nej | 27 A | Flatstiftform | Nej | Delvis isolerad | Blå | Lång | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V0 | -25-75 °C | Koppar | 600V | Nej |
Ja
|
|
|
| ISOLERAD BLADSTIFTKABELSKO, BLÅ, 16.8x3mm | Ja | Ja | Nej | 27 A | Flatstiftform | Nej | Delvis isolerad | Blå | Lång | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | PVC (polyvinylklorid) | Motsvarar UL94V0 | -25-75 °C | Koppar | 600V | Nej |
Nej
|
|
|
- Totalt: 4
Övrig information
- Totalt: 4
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD BLADSTIFTKABELSKO, GUL, 16.8x4.6mm | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Bladstiftkabelskor - PVC | JST, FVDAH-5.5 | SP4645SFB |
Ja
|
|
|
| ISOLERAD BLADSTIFTKABELSKO, RÖD, 16.8x3mm | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Bladstiftkabelskor - PVC | JST, 19559500 , FVDWSAH-1.25 B-3.0 | SP1530SFB-3 |
Nej
|
|
|
| ISOLERAD BLADSTIFTKABELSKO, BLÅ, 16.8x4.6mm | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Bladstiftkabelskor - PVC | JST, 19560400 , FVDWSAH-2 | SP2530SFB |
Ja
|
|
|
| ISOLERAD BLADSTIFTKABELSKO, BLÅ, 16.8x3mm | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Bladstiftkabelskor - PVC | JST, 19561400 , FVDWSAH-2 B-3.0 | SP2530SFB-3 |
Nej
|
|
|
- Totalt: 4
