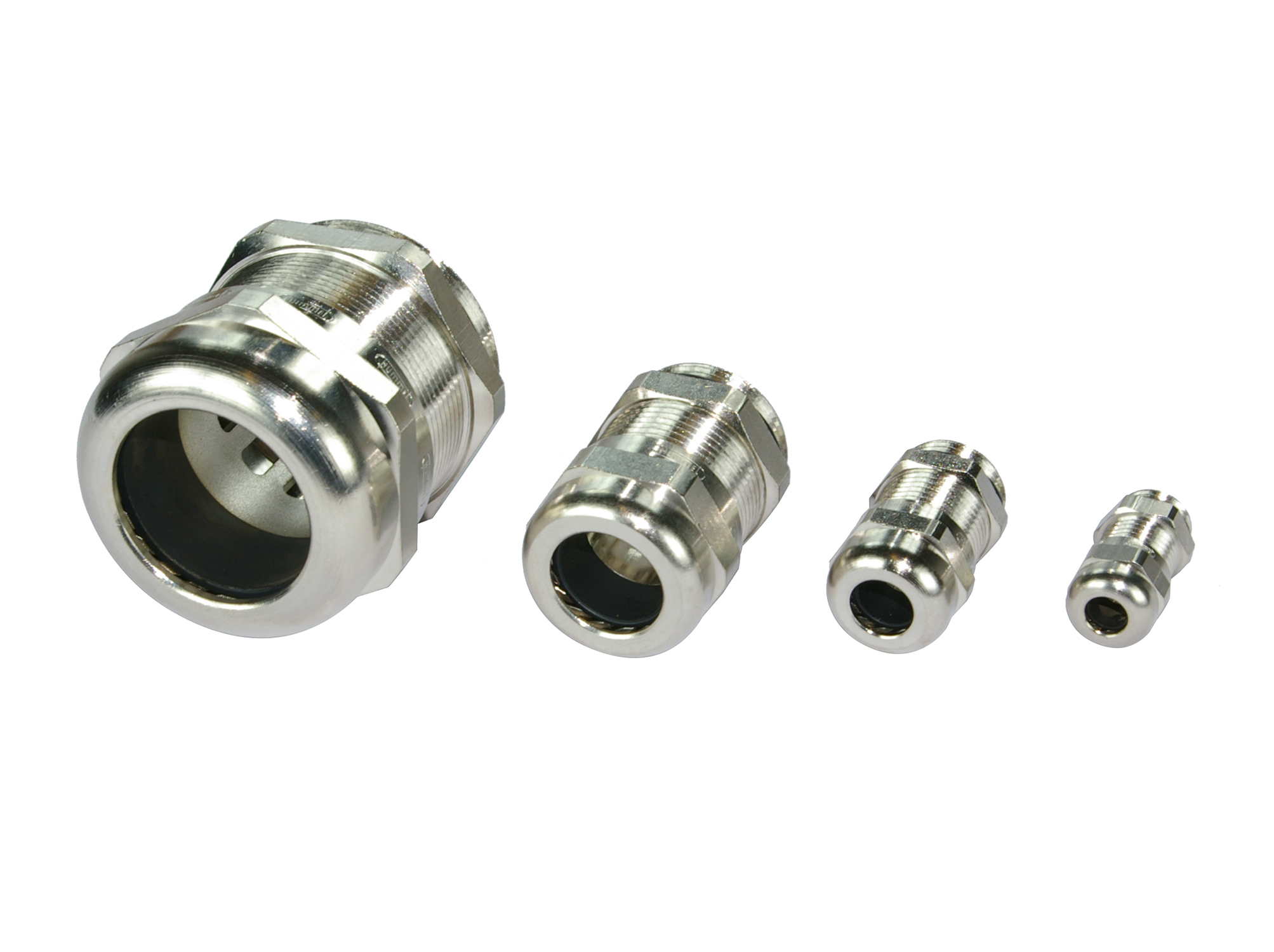

HSK-M-EMV-D, fjädrande lameller, PG-gänga
EMC-förskruvning i förnicklad mässing med fjädrande lameller
Material: Förnicklad mässing
Tätningsinsats: Metallackerad PA
Formtätning: NBR
O-ring: NBR
Skyddsklass: IP 68 - 10 bar / IP 69K inom angivet klämområde vid användning av o-ring.
Drifttemperatur kontinuerligt: -40° C till +100° C
Produktegenskaper
- Tryckstyrd:
- Nej
- Kapslingsklass (IP):
- IP68
- Med dragavlastning:
- Ja
- Modell/Utförande:
- Rak
- Materialkvalitet:
- Mässing
- RAL-nummer:
- 0 N/A
- Gängtyp:
- PG
- Glasfiberförstärkt:
- Nej
- Stöttålig:
- Ja
- Böjradieskydd/trumpetform:
- Nej
- Med låsmutter:
- Nej
- Snäppfäste:
- Nej
- Multiförslutningsyta:
- Nej
- Flatkabelförskruvning:
- Nej
- Explosionstestat utförande:
- Nej
- För armerad kabel:
- Nej
- EMC-version:
- Ja
- Avskärmad:
- Ja
- Typ av tätning:
- Tätningsring
- För Ex-zon gas:
- Ingen
- För Ex-zon damm:
- Ingen
- Färg:
- Mässing
- Ytskydd:
- Förnicklad
- Drifttemperaturområde:
- -40-100 °C
- Material:
- Metall
- Halogenfri:
- Ja
- Nyckelvidd:
- 14 mm, 17 mm, 20 mm, 22 mm, 24 mm, 30 mm, 40 mm, 50 mm, 57 mm, 64 mm
Visa mer
Kopplade Artiklar
- Totalt: 10
- Totalt: 10
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Mått & Dimensioner
- Totalt: 10
| Produktbeskrivning | MOQ | Enhet | Lämplig för kabeldiameter från/till | Nominell gängstorlek metrisk/PG | Gängstigning | Längd gänga | Nyckelvidd | Nominell gängstorlek i tum NPT/rörgänga | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-M-EMV-D, PG7, 3-6.5mm | 50 . | st | 3-6.5 mm | 7 . | 1.27 mm | 5 mm | 14 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG9, 4-8mm | 50 . | st | 4-8 mm | 9 . | 1.41 mm | 6 mm | 17 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG11, 5-10mm | 50 . | st | 5-10 mm | 11 . | 1.41 mm | 6 mm | 20 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG13.5.5, 6-12mm | 50 . | st | 6-12 mm | 13.5 . | 1.41 mm | 6.5 mm | 22 mm | Övrigt |
Nej
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG16, 10-14mm | 50 . | st | 10-14 mm | 16 . | 1.41 mm | 6.5 mm | 24 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG21, 13-18mm | 25 . | st | 13-18 mm | 21 . | 1.588 mm | 7 mm | 30 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG29, 18-25mm | 25 . | st | 18-25 mm | 29 . | 1.588 mm | 8 mm | 40 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG36, 24-32mm | 10 . | st | 24-32 mm | 36 . | 1.588 mm | 8 mm | 50 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG42, 32-38mm | 5 . | st | 32-38 mm | 42 . | 1.588 mm | 9 mm | 57 mm | Övrigt |
Nej
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG48, 37-44mm | 5 . | st | 37-44 mm | 48 . | 1.588 mm | 10 mm | 64 mm | Övrigt |
Nej
|
|
|
- Totalt: 10
Liknande Alternativ
Godkännanden
- Totalt: 10
| Produktbeskrivning | Kapslingsklass (IP) | Godkänd enligt CE | Tillgänglighet | ||
|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-M-EMV-D, PG7, 3-6.5mm | IP68 |
|
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG9, 4-8mm | IP68 |
|
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG11, 5-10mm | IP68 |
|
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG13.5.5, 6-12mm | IP68 |
|
Nej
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG16, 10-14mm | IP68 |
|
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG21, 13-18mm | IP68 |
|
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG29, 18-25mm | IP68 |
|
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG36, 24-32mm | IP68 |
|
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG42, 32-38mm | IP68 |
|
Nej
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG48, 37-44mm | IP68 |
|
Nej
|
|
|
- Totalt: 10
Egenskaper
- Totalt: 10
| Produktbeskrivning | Tryckstyrd | Kapslingsklass (IP) | Med dragavlastning | Modell/Utförande | Materialkvalitet | RAL-nummer | Gängtyp | Glasfiberförstärkt | Stöttålig | Böjradieskydd/trumpetform | Med låsmutter | Snäppfäste | Multiförslutningsyta | Flatkabelförskruvning | Explosionstestat utförande | För armerad kabel | EMC-version | Avskärmad | Typ av tätning | För Ex-zon gas | För Ex-zon damm | Färg | Ytskydd | Drifttemperaturområde | Material | Halogenfri | Nyckelvidd | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-M-EMV-D, PG7, 3-6.5mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 14 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG9, 4-8mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 17 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG11, 5-10mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 20 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG13.5.5, 6-12mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 22 mm |
Nej
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG16, 10-14mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 24 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG21, 13-18mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 30 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG29, 18-25mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 40 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG36, 24-32mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 50 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG42, 32-38mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 57 mm |
Nej
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG48, 37-44mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 64 mm |
Nej
|
|
|
- Totalt: 10
Övrig information
- Totalt: 10
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-M-EMV-D, PG7, 3-6.5mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.0700.01 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG9, 4-8mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.0900.01 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG11, 5-10mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.1100.01 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG13.5.5, 6-12mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.1300.01 |
Nej
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG16, 10-14mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.1600.01 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG21, 13-18mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.2100.01 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG29, 18-25mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.2900.01 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG36, 24-32mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.3600.01 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG42, 32-38mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.4200.01 |
Nej
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, PG48, 37-44mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.4800.01 |
Nej
|
|
|
- Totalt: 10
