DS 1565 R

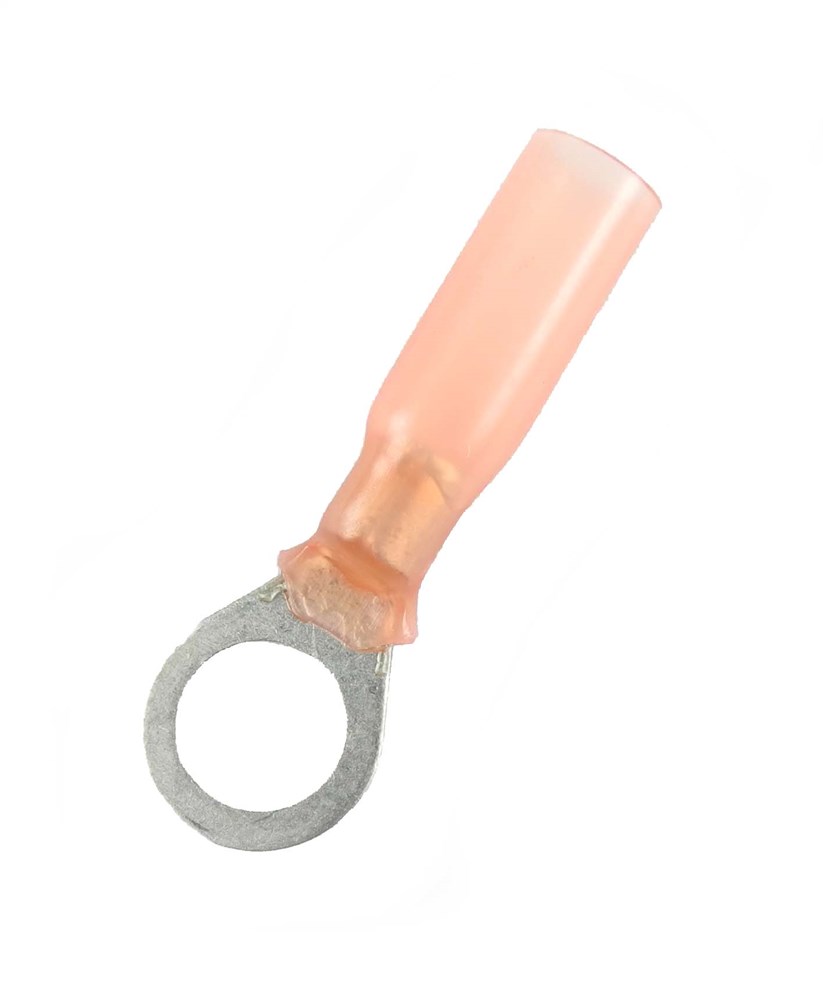

LIMRINGKABELSKO, RÖD, M6
DS 1565 R
- Tillgänglighet:
-
Ja
- Totalt: 1
Related items
Ringkabelskor DS-serien
Duraseal krymphylsor DS-serien
Material: Förtent mässing
Isolering: Polyamid (PA) nylon med invändigt lim
Krymptemperatur: 180º C
Temperaturområde: -55° C till +125° C
- Totalt: 1
Produktegenskaper
| Passar ledare klass 2 | Ja |
|---|---|
| Passar ledare klass 5 | Ja |
| Bandform | Nej |
| Max. ström (Imax) | 19 A |
| Flänsform | Ringform |
| Enligt DIN | Nej |
| Isolering | PA (polyamid) |
| Färg på isolering | Röd |
| Hylsform | Kort |
| Lämplig för massiv ledare | Nej |
| Lämplig för flertrådig ledare | Ja |
| Lämplig för fintrådig ledare | Ja |
| Lämplig för höga temperaturer (upp till 650 °C) | Nej |
| Lämplig för lacktråd | Nej |
| Lämplig för rundledare | Ja |
| Lämplig för flatledare | Nej |
| Ytskydd | Förtent |
| Drifttemperaturområde | -55-125 °C |
| Material | Koppar |
| Max spänning | 600V |
Mått & Dimensioner
| HS | 6.7 mm |
|---|---|
| ID | 3.8 mm |
| L | 31 mm |
| W | 11.8 mm |
| MOQ | 100 . |
| Enhet | st |
| Bultmått metrisk (M) | 6 . |
| Nominell ledararea från/till | 0.3-0.75 mm² |
Logistik
| Artikelstatus | Lagervara, lagerhålls normalt men med reservation för mellanförsäljning. |
|---|---|
| MOQ | 100 . |
| Streckkod | 733117610154 |
| Ursprungsland | US |
| Artikelnummer | DS 1565 R |
| Tullstatistikkod | 85369010 |
| Enhet | st |
Godkännanden
| Godkänd enligt CE | Ja |
|---|---|
| Godkänd enligt UL | Ja |
Övrigt
| ETIM-Klass | EC001052 - Klämkabelsko för kopparledare |
|---|---|
| ETIM-Version | 9.0 |
| Varumärke | NEMIQ |
| Produktgrupp | Limkabelskor, Ring |
| Sökbeskrivning | 224793-000 ,TE |
| Alternativt Artikelnummer | DS1565R |
Compliance
| Iron and Steel Sanction | Compliance |
|---|---|
| Länk till tillverkares COC | https://www.te.com/commerce/alt/SinglePartSearch.do?PN=224793-000 |
| REACH | No SVHC (240 Subs. 23 Jan 2024) |
| RoHS | RoHS 3 (2015/863) |
| SCIP | Ej tillämpningsbart |
| ECCN Primary Classification | N/A |
| ECCN Export Control Code Number | EAR99 |
