DEF-Y (Defense)
Flexibel signalkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln används för signal-, mät-, styr-och tonfrekvensöverföring i elektronik-, data- och signalanläggningar.
Uppbyggnad Ledare: Förtent koppar
Ledarisolation: PVC
Ledarfärg: Enligt def 61-12.
Yttermantel: PVC
Mantelfärg: Grå, Svart, Vit
Tekniska data:
Driftspänning: 300 V
Provspänning: 1000 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Kabelarea: 0.22mm²;-0.5mm²;
Minsta böjradie: 15 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 228
- Antal ledare/kärnor:
- 2-25 .
- Material kärnisolering:
- PVC (polyvinylklorid)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Ja
- Max. tillåten ledartemperatur:
- 70 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 300 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Färg:
- Svart, Grå, Vit
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -30-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Förtent
- Halogenfri:
- Nej
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 17-44.5 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
DEF-CY (Defense)
Flexibel signalkabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger det en mycket elastisk kabel med liten böjradie. Kabeln är försedd md en skärm av förtent koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet).
Den används för signal-, mät-, styr- och ton-frekvensöverföring i elektronik-, data- och signalanläggningar.
Uppbyggnad Ledare: Förtent koppar
Ledarisolation: PVC
Ledarfärg: Enligt def 61-12.
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 300 V
Provspänning: 1000 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Minsta böjradie: 15 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 228
- Antal ledare/kärnor:
- 2-36 .
- Material kärnisolering:
- PVC (polyvinylklorid)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Ja
- Max. tillåten ledartemperatur:
- 70 °C
- Skärm:
- Ja
- Armering/Förstärkning:
- Fläta/Flätning
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 300 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Färg:
- Svart, Grå, Vit
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -30-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Förtent
- Halogenfri:
- Ja, Nej
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 19-60.5 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
El-Hydraulisk Pressutrustning för 6-kantspressning 10-240 mm²
NTHC HX240 är en sexkantspressmaskin som fungerar utan behov av backbyten på koppar- och aluminiumkabelskor. Maskinen använder samma pressbackar för kabelskor och skarvhylsor från 10-240 mm² Cu och 16-150 mm² Al.
Pressningen utförs genom att sex sidor glider mot varandra från motsatta håll, vilket eliminerar risken för vingar efter pressningen. Steglös inställning av presshöjden möjliggör användning för alla typer av koppar- och aluminiumkabelskor oavsett tillverkare.
NTHC HX240 levereras med förprogrammerade serier för olika kabelskor och ger operatören möjlighet att spara ytterligare inställningar vid behov.
Inga dyra investeringar i pressbackar eller risk att förlora dem.
Teknisk data:
Presskraft: 200 kN
Kapacitet: 10-240 mm² Cu / 16-150 mm² Al
Max bredd: 38 mm
Applikatorns bredd: 8 mm
Stömkälla: 220 V 50 Hz
Vikt: 160 kg
Mått: 700 x 860 x 1260 mm
- Med låsanordning (för mekaniska verktyg):
- Nej
- Antal insatser som medföljer:
- 1 .
- Med automatisk återgång:
- Ja
- Presskraft:
- 200 kN
- Lämplig för:
- Kabelskor och anslutningsdon
- Utförande/manövrering:
- Elektrisk
- Kompressionsform:
- Sexkant
- Typ anslutning:
- Övrigt
- Märkström:
- 30-40 A
- Märkspänning:
- 58 V
- Strömtyp:
- DC
- Monteringsmetod:
- Övrigt
KRT - 2-hål - 10-500mm²
Rörkabelskor 2-håls, KRT. Passar både mångtrådiga ledare (klass 5) och fåtrådiga ledare (klass 2).
Material: 99.9% ren Cu
Ytbehandling: > 4µ Sn
Märkning på rörkabelskons platta kan t.ex. vara: n35-12T
n = Nemiq // 35 = 35 mm² kabel // 12 = M12 hål // T = KRT, F = KRF,
D = KRD
Märkning på rörkabelskons hals kan t.ex. vara: 13
13 = Ytterdiameter på halsen (OD-måttet).
Vid pressning med 6-kantsbackar skall halsmärkning och backmärkning överensstämma.
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Isolerad:
- Nej
- Max. ström (Imax):
- 97-227 A
- Antal fastsättningshål:
- 2 .
- Flänsform:
- Ringform
- Färg på isolering:
- Övrigt
- Smalt flänsutförande:
- Nej
- Med inspektionshål:
- Ja
- Kategori ledare:
- Flera
- Max Temp:
- 150 °C
- Ytskydd:
- Förtent
- Material:
- Koppar
- Anslutningsvinkel:
- 180° (horisontal)
- Måttserie:
- KRT/KST(10-500mm2)
Jordflätor
Ekonomisk och effektivt skydd av elektrisk utrustning.
Används t.ex. för skåpsdörrar, motorer, maskiner och kontrollpaneler mm.
Hanterar termperaturförändringar, vibrationer samt komponenter som rör sig.
Tillverkade av tennplätterad koppar med pressade ändstycken för mekansik styrka och tillförlitlighet.
- Material ledare:
- Koppar
- Ledarform:
- Platt/Plan
- Isolerad:
- Nej
- Kategori ledare:
- Klass 6 = Extra fintrådig
- Flätad:
- Ja
- Med anslutningsmoduler:
- Nej
- Borrade anslutningsmoduler:
- Ja
- Med kabelsko:
- Nej
WDT - Pressbackar
Pressbackar till WDT:s handverktyg samt maskiner.(till visa maskiner behövs adaptrar för att hålla backen).
Pressbackar till handverktyg 190942 eller maskin UP 35 & UP 60 med adapter.
- Antal pressningar:
- 1
- Tillämpning:
- Rörkabelskor och anslutningsdon, Isolerad rörkabelsko och anslutningsdon, Presskabelskor och anslutningsdon, Kabeländhylsor
- Kompressionsform:
- Trapetspressning, Sexkant, Dornfastspänning, Fyrkantpressning, Ovalpressning, Rullpressning
KSB, 2:1, utan lim, box
Användningsområden:
Elektrisk isolering, dragavlastning, ledningsbuntning, mekaniskt skydd, färgmärkning av ledningar, kablar och rör samt elektroniska komponenter.
Material: Polyolefin
Arbetstemperatur: -40º C till +125º C
Lägsta krymptemperatur: +120º C
Väggtjocklek: Tunnväggig
Krympgrad: 2:1
Självslocknande: Ja
Färgkod: Svart är standard.
2 = röd, 4 = gul, 5 = grön, 6 = blå, 9 = vit, E = grön/gul, X = klar
- Modell/Utförande:
- Tunnväggig
- Drifttemperaturområde:
- -55-125 °C
- Transparent:
- Ja, Nej
- Typ:
- Värmekrympning
- Krympmån:
- 2:1
- Med inre limning:
- Nej
- Färg:
- Svart, Grön, Gul, Grön/Gul, Röd, Vit, Blå, Färglös
- Material:
- Polyolefin (PO-X)
- Halogenfri:
- Nej
- UL-godkänd:
- Nej
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Bandform:
- Nej
- Max. ström (Imax):
- 19-48 A
- Flänsform:
- Ringform
- Enligt DIN:
- Nej
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Blå, Gul, Röd
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Nej
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Material isolering:
- PA (polyamid)
- Brandskyddsegenskaper:
- Motsvarar UL94V-2
- Drifttemperaturområde:
- -40-105 °C
- Material:
- Koppar
- Max spänning:
- 600V
- Halogenfri:
- Ja
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Modell/Utförande:
- Hylsa
- Max. ström (Imax):
- 10-24 A
- Isolering:
- Helt isolerad
- Färg på isolering:
- Blå, Gul, Röd
- Med kamklämma:
- Nej
- Med tappspridare:
- Nej
- Material isolering:
- PA (polyamid)
- Brandskyddsegenskaper:
- Motsvarar UL94V-2
- Drifttemperaturområde:
- -40-105 °C
- Material:
- Mässing
- Max spänning:
- 300V
- Halogenfri:
- Ja

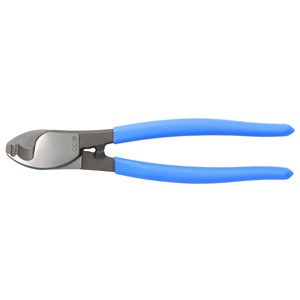

Kabelsax CE 22 & MEC 22
Kabelsax med enkel käft som klipper och skalar koppar- och aluminiumkabel. Helsmidd i kolstål med polerade/härdade käftar.
Finns med halkskyddade soft-grip handtag i olika färger samt med greppvänliga ergohandtag i plast..
- Grepputförande:
- 1-komponent
- Med stötskydd:
- Nej
- Lämplig för ståltrådsflätning:
- Nej
- Med avisoleringsfunktion:
- Nej
- Isolerad:
- Ja
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Utförande/manövrering:
- Mekanisk enhands
- Skyddsisolerad 1000 V:
- Nej
- Med fjäder:
- Nej
- VDE-godkänd:
- Nej
Kabelsax CC 38
Kabelsax med dubbla käftar, som klipper och skalar koppar- och aluminiumkabel.
Helsmidd i kolstål med polerade/härdade käftar.
Finns med halkskyddade soft-grip handtag i olika färger.
- Grepputförande:
- 1-komponent
- Med stötskydd:
- Nej
- Lämplig för ståltrådsflätning:
- Nej
- Med avisoleringsfunktion:
- Ja
- Isolerad:
- Ja
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Utförande/manövrering:
- Mekanisk enhands
- Skyddsisolerad 1000 V:
- Nej
- Med fjäder:
- Nej
- VDE-godkänd:
- Nej
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Modell/Utförande:
- Hylsa
- Max. ström (Imax):
- 10-24 A
- Isolering:
- Helt isolerad
- Färg på isolering:
- Blå, Gul, Röd
- Med kamklämma:
- Nej
- Med tappspridare:
- Nej
- Material isolering:
- PA (polyamid)
- Brandskyddsegenskaper:
- Motsvarar UL94V-2
- Drifttemperaturområde:
- -40-105 °C
- Material:
- Mässing
- Max spänning:
- 300V
- Halogenfri:
- Ja
- UL-File No.:
- E78965, E44245
RKUB Förtent Enkelledare - Bobiner
Anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd)
Bobin B3: 160mm x 56mm x 50mm
Bobin B4: 160mm x 56mm x 90mm
Uppbyggnad
Ledare: Förtent flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PVC (polyvinylklorid)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Röd, Svart
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 60 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart, Röd
- Drifttemperaturområde:
- -25-70 °C
- Ledarens färg:
- Röd, Svart
- Ledaryta:
- Förtent
- Förpackning:
- Bobin B3, Bobin B4
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 10-16.4 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
Kantklips - Toppmontage
Kantklips kan t.ex. användas där det inte finns möjlighet till monteringshål eller där det finns svårigheter för lim att fästa.
Dessa produkter används för t.ex. fixering av kablar, slangar & rör. Vanligt inom fordonsindustri, kablagetillverkare, skåpbyggare och övrig industri.
- För 3.6 och 4.8mm buntband.
- Valfri längd på buntband kan användas.
- Fungerar för buntband med både invänding och utvändig tandning.
- Buntband kan gå längs eller tvärs med kant.
Material kantklip: PA66HIRHS UV
R2G4 - 400 m bobin 2-färgade
Tunnväggig bilkabel med PVC isolering och fintrådig kopparledare för max 100ºC ledartemperatur.
Förpackning (YD x Nav x Bredd):
Bobin B6: 250mm x 56mm x 95mm
Uppbyggnad
Ledare: Blank mångtrådig koppar
Ledarisolation: PVC
Ledarfärg: Flera färgkombinationer
Tekniska data:
Driftspänning: 100V Temp. område: -40ºC till +100ºC
Godkännanden:
Enligt Volvo R2 7613, 111/3
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PVC (polyvinylklorid)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -40-100 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 100 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 100 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Grön/Gul, Övrigt, Svart/Vit, Gul/Svart, Röd/Svart, Gul/Svart, Vit/Svart, Röd/Blå, Blå/Brun, Blå/Gul, Blå/Rosa, Blå/Röd, Blå/Svart, Blå/Vit, Brun/Orange, Brun/Rosa, Brun/Svart, Brun/Vit, Grå/Blå, Grå/Grön, Grå/Röd, Grå/Svart, Grå/Vit, Grön/Röd, Grön/Svart, Grön/Vit, Gul/Lila, Gul/Röd, Gul/Violett, Gul/Vit, Lila/Vit, Orange/Svart, Orange/Vit, Rosa/Brun, Rosa/Vit, Röd/Grön, Röd/Vit, Svart/Lila, Violett/Gul, Vit/Violett
- Drifttemperaturområde:
- -40-100 °C
- Ledarens färg:
- Grön/gul, Flera
- Ledaryta:
- Blank
- Förpackning:
- Bobin B3, Bobin B5, Bobin B6
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 8-14 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
Batterikabelskor - BTCS
BTCS 25-95 Batterikabelsko i förtent mässing.
BTCS 25 M TP (-) / BTCS 25 P TP (+): 25 mm²
Pressas med pressback: NH 10-12 / Backmärkning 12
BTCS 35 M TP (-) / BTCS 35 P TP (+): 35 mm²
Pressas med pressback: AHE 5070 / Backmärkning CU50/AL35
BTCS 50 M TP (-) / BTCS 50 P TP (+): 50 mm²
Pressas med pressback: AHE 5070 / Backmärkning CU70/AL50
BTCS 70 M TP (-) / BTCS 70 P TP (+): 70 mm²
Pressas med pressback: AHE 95120 / Backmärkning CU95/AL70
BTCS 95 M TP (-) / BTCS 95 P TP (+): 95 mm²
Pressas med pressback AHE 95120 / Backmärkning CU120/AL95
Max ström:
BTCS 25-35 mm² - 1000A
BTCS 50-95 mm² - 1300A
Tjocklek ytskydd: 8 µm
- Typ av tillbehör/reservdel:
- Batteriterminal
- Isolerad:
- Nej
- Ytskydd:
- Förtent
- Anslutning av kabel:
- Kontaktpressning
- Anslutning runt pol:
- Skruvförband
- Tillbehör:
- Ja
- Reservdel:
- Nej
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Modell/Utförande:
- Hylsa
- Max. ström (Imax):
- 10-15 A
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Blå, Röd
- Med kamklämma:
- Nej
- Med tappspridare:
- Nej
- Material isolering:
- PA (polyamid)
- Brandskyddsegenskaper:
- Motsvarar UL94V-2
- Drifttemperaturområde:
- -40-105 °C
- Material:
- Mässing
- Max spänning:
- 300V
- Halogenfri:
- Ja
- UL-File No.:
- E78965, E44245
H01N2-D FT - Trumma
Olje- och väderbeständig anslutnings- och svetskabel. För användning där de mekaniska påfrestningarna är höga, i både torra och fuktiga utrymmen, inom- som utomhus.
Uppbyggnad
Ledare: Extra mång- och fintrådig förtent koppar
Ledarisolation: Kloroprengummi (Neopren)
Mantelfärg: Svart
Förpackning: Trumma
Tekniska data:
Driftspänning: 100V
Provspänning: 1000V
Temp. område: Fast förläggning min/max: -40ºC till +80ºC Rörlig förläggning min/max: -25ºC till +80ºC
Minsta böjradie: 5 x kabelns diameter
Kabelarea: 16mm²-95mm²
Godkännanden:CE
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- Gummi
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Röd, Svart
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -20-80 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 80 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 6 = Extra fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Ledarens färg:
- Röd, Svart
- Ledaryta:
- Förtent
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 66-115.2 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RDOE (H07RN-F) - Trumma 500 m
H07RN-F Anslutningskabel av gummi för användning i tung utrustning och jordbruksmaskiner, där höga mekaniska påfrestningar förekommer, i såväl torra som fuktiga utrymmen, både utomhus och i vatten.
Förpackning: Trumma
Uppbyggnad:
Ledare: Extra mångtrådig koppar enligt IEC 60228 klass 5
Ledarisolation: EPDM-gummi
Mantelfärg: Svart
Tekniska data:
Märkspänning Uo/U: H07RN-F: 450/750V
Provspänning: H07RN-F: 2500V
Kabelarea: RDOE: 1.0mm²-6mm²
Isolationsmotstånd: >1 GOhm x cm
Ledarfärg H07RN-F:
2-ledare: Blå, brun
3-ledare: Grön/gul, blå, brun
4-ledare: Grön/gul, brun, svart, grå
5-ledare: Grön/gul, blå, brun, svart, grå
7-ledare: sv"1", sv"2", sv"3", sv"4", sv"5", sv"6", grön/gul
Temperaturområde: Flexibel -25ºC till +60ºC
Minsta böjradie: Flexibel 6 x kabelns diameter
- Antal ledare/kärnor:
- 3-7 .
- Material kärnisolering:
- Gummi
- Specifikation kärnisolering:
- EPR (etenpropylengummi)
- Partmärkning:
- Färg
- Skyddsledare:
- Ja
- Material yttre mantel:
- Gummi
- Specifikation material yttre mantel:
- CPE/CSP (klorerad/klorsulfonerad polyeten)
- Färg yttre mantel:
- Svart
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-60 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 60 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Biledare:
- Nej
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Dubbelisolerad
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 59.5-87.5 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RDOE (H07RN-F) - Korta längder
H07RN-F Anslutningskabel av gummi för användning i tung utrustning och jordbruksmaskiner, där höga mekaniska påfrestningar förekommer, i såväl torra som fuktiga utrymmen, både utomhus och i vatten.
Uppbyggnad:
Ledare: Extra mångtrådig koppar enligt IEC 60228 klass 5
Ledarisolation: EPDM-gummi
Mantelfärg: Svart
Tekniska data:
Märkspänning Uo/U: H07RN-F: 450/750V
Provspänning: H07RN-F: 2500V
Kabelarea: RDOE: 1.0mm²-6mm²
Isolationsmotstånd: >1 GOhm x cm
Ledarfärg H07RN-F:
2-ledare: Blå, brun
3-ledare: Grön/gul, blå, brun
4-ledare: Grön/gul, brun, svart, grå
5-ledare: Grön/gul, blå, brun, svart, grå
7-ledare: sv"1", sv"2", sv"3", sv"4", sv"5", sv"6", grön/gul
Temperaturområde: Flexibel -25ºC till +60ºC
Minsta böjradie: Flexibel 6 x kabelns diameter
- Antal ledare/kärnor:
- 2-7 .
- Material kärnisolering:
- Gummi
- Specifikation kärnisolering:
- EPR (etenpropylengummi)
- Partmärkning:
- Färg
- Skyddsledare:
- Ja, Nej
- Material yttre mantel:
- Gummi
- Specifikation material yttre mantel:
- CPE/CSP (klorerad/klorsulfonerad polyeten)
- Färg yttre mantel:
- Svart
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-60 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 60 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Biledare:
- Nej
- Märkspänning:
- 750 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Dubbelisolerad
- Färg:
- Svart
- Material isolering:
- EPDM
- Drifttemperaturområde:
- -25-60 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 55-111 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
Gängtappar
M-serien
Metrisk mellantapp tillverkad i snabbstål.
Avsedd för legerat stål (400-800 N/mm²) och gjutjärn.
Finns från M3 till M12.
- Fyrkantig nyckel:
- 2.7-7 mm
- Antal skäreggar:
- 3-4 .
- Flankvinkel:
- 60 °
- Färgringsmärkning:
- Ingen
- Skärmaterial:
- Snabbstål (HSS)
- Lämplig för rostfritt stål:
- Nej
- Lämplig för förskjutna hål:
- Ja
- Vänstergängad:
- Nej
- Med kylkanal:
- Ja
- Modell/Utförande:
- Handgängtapp
- Gängtyp:
- M (metrisk)
