RQ (H05Z-K, H07Z-K) - Ring
Används som kopplings- och installationsledning.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: Halogenfri polymen blandning
Ledarfärg: Enligt tabell nedan
Tekniska data:
Märkspänning:
H05Z-K 0.5-1.0 mm²: 300/500 V
H07Z-K 1.5-120 mm²: 450/750 V
Provspänning:
H05Z-K 0.5-1.0 mm²: 2000 V
H07Z-K 1.5-120 mm²: 2500 V
Max arbetstemperatur: +90º C Klarar en kortvarig arbetstemperatur på +250º C
Minsta böjradie: 4 x kabelns diameter
Förpackning:
Inplastad ring: RQ 10.0-50.0 mm²
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- Övrigt
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Grå, Röd, Svart, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -15-90 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 90 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Ja
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart, Grå, Grön/Gul, Brun, Röd, Ljusblå
- Material isolering:
- Polymen
- Drifttemperaturområde:
- -5-90 °C
- Ledarens färg:
- Blå, Brun, Grå, Grön/gul, Röd, Svart
- Ledaryta:
- Blank
- Halogenfri:
- Ja
- Förpackning:
- Ring, Kartong (låda)
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 25.04-63.44 mm
- Brandklass (EN13501-6):
- Eca
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RQ (H05Z-K, H07Z-K) - Kartong
Används som kopplings- och installationsledning.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: Halogenfri polymen blandning
Ledarfärg: Enligt tabell nedan
Tekniska data:
Märkspänning:
H05Z-K 0.5-1.0 mm²: 300/500 V
H07Z-K 1.5-120 mm²: 450/750 V
Provspänning:
H05Z-K 0.5-1.0 mm²: 2000 V
H07Z-K 1.5-120 mm²: 2500 V
Max arbetstemperatur: +90º C Klarar en kortvarig arbetstemperatur på +250º C
Minsta böjradie: 4 x kabelns diameter
Förpackningar:
Kartong: RQ 0.5-6.0 mm²
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- Övrigt
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Gul, Grå, Grön, Orange, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -15-90 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70-90 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 300-600 V
- Halogenfri:
- Ja
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart, Grön, Grå, Orange, Gul, Grön/Gul, Brun, Röd, Vit, Blå, Rosa, Lila, Ljusblå, Mörkblå
- Material isolering:
- Polymen
- Drifttemperaturområde:
- -5-90 °C
- Ledarens färg:
- Blå, Brun, Gul, Grå, Grön, Grön/gul, Lila, Orange, Rosa, Röd, Svart, Vit
- Ledaryta:
- Blank, Förtent
- Halogenfri:
- Ja
- Förpackning:
- Kartong (låda)
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 10.4-19 mm
- Brandklass (EN13501-6):
- Eca
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RKUB Enkelledare
Anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd)
Bobin B3: 160mm x 56mm x 50mm
Bobin B4: 160mm x 56mm x 90mm
Bobin B5: 200mm x 56mm x 88mm
Bobin B6: 250mm x 56mm x95mm
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PVC (polyvinylklorid)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Gul, Grå, Grön, Orange, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 60 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart, Grön, Grå, Orange, Gul, Grön/Gul, Brun, Röd, Vit, Blå, Rosa, Lila, Svart/Vit, Röd/Svart, Blå/Svart, Grå/Röd, Grå/Svart, Grön/Svart, Gul/Röd
- Drifttemperaturområde:
- -25-70 °C
- Ledarens färg:
- Blå, Brun, Gul, Grå, Grön, Grön/gul, Lila, Orange, Rosa, Röd, Svart, Svart/vit, Vit, Flera
- Ledaryta:
- Blank
- Förpackning:
- Ring, Bobin B3, Bobin B4
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 6.8-47.6 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RQ (H05Z-K, H07Z-K) - Trumma
Används som kopplings- och installationsledning.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: Halogenfri polymen blandning
Ledarfärg: Enligt tabell nedan
Tekniska data:
Märkspänning:
H05Z-K 0.5-1.0 mm²: 300/500 V
H07Z-K 1.5-120 mm²: 450/750 V
Provspänning:
H05Z-K 0.5-1.0 mm²: 2000 V
H07Z-K 1.5-120 mm²: 2500 V
Max arbetstemperatur: +90º C Klarar en kortvarig arbetstemperatur på +250º C
Minsta böjradie: 4 x kabelns diameter
Förpackningar:
Trumma: 500 m 95.0 mm²
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- Övrigt
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Svart
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -15-90 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 90 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Ja
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart
- Material isolering:
- Polymen
- Drifttemperaturområde:
- -5-90 °C
- Ledarens färg:
- Svart
- Ledaryta:
- Blank
- Halogenfri:
- Ja
- Förpackning:
- Trumma
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 36.76-63.44 mm
- Brandklass (EN13501-6):
- Eca
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Max. ström (Imax):
- 19-27 A
- Flänsform:
- Gaffelform
- Enligt DIN:
- Nej
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Blå, Röd
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Nej
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Material isolering:
- PC (polykarbonat)
- Brandskyddsegenskaper:
- Motsvarar UL94V-2
- Drifttemperaturområde:
- -40-125 °C
- Material:
- Koppar
- Max spänning:
- 600V
- UL-File No.:
- E44245
Installationsset – Solcellkontakter
Verktygssats utrustad med verktyg för installation av MC4 / MC3-kontakter.
Satsen innehåller:
NCX MC4 / NCX MC3 / NCX SOLAR – Pressverktyg för solcellskontakter.
Pressverktyget är en ratchettång i mycket hög kvalitet som säkerställer att pressningen fullföljs.
Pressverktyget är bestyckad med pressback NCXD MC4 / NCXD MC3 och har förvaring i handtaget för upp till 2 extra backpar av typ NCXD.
NCX SOLAR är bestyckad med både NCXD MC4 och NCXD MC3.
CC 08 – Kabelsax med enkel käft för flertrådig kopparkabel. Försedd ned returfjäder
MC4 RT – Montering och upplåsningsverktyg av MC4 kontakter (ingår inte i NCX MC3-SET)
PV Strip 2.5-6 – Avmantlingsverktyg solcellkabel från 2.5 mm² upp till 6 mm².
Integrerat längdstopp 8.5 och 15 mm, designat för anslutning av vanliga PV-kontakter.
- Med låsanordning (för mekaniska verktyg):
- Ja
- Antal insatser som medföljer:
- 1-2 .
- Med automatisk återgång:
- Ja
- Cykeltid:
- 2 s
- Lämplig för:
- Kabelskor och anslutningsdon
- Utförande/manövrering:
- Spärrhakemodell mekanisk
- Kompressionsform:
- Fyrkantpressning, Rullpressning, Universell (utbytbara insatser)
NHSA, 3:1, med lim, rulle
NHSA är en flexibel tunnväggig krympslang av polyolefin med invändig beläggning av lim.
Användningsområden: Idealisk för inkapsling, skydd och fukttätning av elektriska komponenter, förgreningar och förstärkning av kabelmantlar.
Material: Polyolefin med smältlim
Färg: Röd
Arbetstemperatur: -45° C till +125° C
Lägsta krymptemperatur: +70° C, Lägsta temperatur för maximal krympning: +125° C
Väggtjocklek: Tunnväggig med smältlim
Krympgrad: 3:1
- Modell/Utförande:
- Tunnväggig
- Transparent:
- Nej
- Typ:
- Värmekrympning
- Krympmån:
- 3:1
- Med inre limning:
- Nej
- Färg:
- Röd
- Material:
- Polyolefin (PO-X)
- Halogenfri:
- Nej
- UL-godkänd:
- Nej
Plastbuntband med metallinnehåll - DCT-serien
Buntband med inblandning av metallpigment gör det möjligt att även små bitar från bandet kan detekteras av en metalldetektor eller röntgenutrustning. Det metallinnehållande buntbandet är speciellt utvecklat för användning inom livsmedels och läkemedelsindustrin.
Material buntband: Polyamid 6 med metallpigment
- Min. dragkraft:
- 80-540 N
- Modell/Utförande:
- Inre kuggning
- Materialkvalitet:
- PA (polyamid)
- Bandförslutning:
- Plasttunga/- näsa
- Transparent:
- Nej
- Fluorescerande:
- Nej
- Textremsa:
- Ingen
- Typ av fastsättning:
- Ingen
- Färg:
- Blå
- Ytskydd:
- Obehandlad
- Material:
- Plast med metallpigment
- Max. dragkraft:
- 80-540 N
- Flambeständighet installationsmaterialklass (UL94):
- Övrigt
- MIL-godkänd:
- Nej
- VG-godkännande:
- Nej
- UL-godkänd:
- Nej
- Godkänd enligt CE:
- Nej
- Godkänd enligt UL:
- Nej
- Godkänd enligt DNV:
- Nej
Pressverktyg NAE 00816 SQ
Pressverktyg med 360° roterbart presshuvud, stegvis justering med 45° låsläge. För ändhylsor med eller utan isoleringskrage från 0.08-16 mm² / AWG 28-5 och tvillinghylsor från 2 x 0.25-10 mm² / AWG 23-8.
En ratchettång som säkerställer att pressningen fullföljs.
Pressning enligt DIN 46228, EN 50027
- Antal pressningar:
- 1
- Med låsanordning (för mekaniska verktyg):
- Ja
- Antal insatser som medföljer:
- 1 .
- Med automatisk återgång:
- Ja
- Lämplig för:
- Kabeländhylsor
- Utförande/manövrering:
- Mekanisk
- För komponent:
- Ändhylsor
- Kompressionsform:
- Fyrkantpressning
Kopplingsplint belysning
Kopplingsplint för både solid och flertrådig kabel.
Inget verktyg behövs för montering av kabel.
Skallängd: 11 mm
Kontakt motstånd: ≤0. 015 Ω
Isolationsmotstånd: ≥1000 MΩ
Material
Kontakt: Koppar
Plast: Polykarbonat (PC)
Fjäder: Rostfritt stål
- Märkspänning:
- 600 V
- Märkström:
- 32 A
- Transparent:
- Nej
- Antal klämpositioner:
- 4-10 .
- Med låsspak:
- Ja
- Lämplig för enkelledare:
- Ja
- Lämplig för flexibel ledare:
- Ja
- Lämplig för mångtrådig ledare:
- Ja
- Färg:
- Flerfärgad
- Drifttemperaturområde:
- -40-105 °C
Pressverktyg - NMC mini
Pressverktyg i mycket hög kvalitet, lämpligt för arbete i trånga utrymmen och för montörer med små händer. Finns i flera utförande bestyckad med 1 backpar.
Pressverktyget är en ratchettång som säkerställer att pressningen fullföljs. Returspärren har en release-hake ifall man vill avsluta pressningen.
- Antal pressningar:
- 1
- Med låsanordning (för mekaniska verktyg):
- Ja
- Antal insatser som medföljer:
- 1 .
- Med automatisk återgång:
- Ja
- Cykeltid:
- 2 s
- Lämplig för:
- Kabeländhylsor, Kabelskor och anslutningsdon
- Utförande/manövrering:
- Mekanisk
- Kompressionsform:
- Trapetspressning, Dornfastspänning, Ovalpressning, Rullpressning
Bolt-on
MEGA M
Maximal spänning: 70 V DC
Uppfyller ISO 20934 o
Tröga säkringa, förtent
Hålstorlek: M8
Maximalt vridmoment 12Nm ± 1 Nm
- Explosionssäker:
- Nej
- Utlösningskarakteristik:
- Fördröjning
- Optisk defektindikering:
- Nej
- Strömtyp:
- DC
- Färgkod:
- Blå, Brun, Gul, Grå, Grön, Rosa, Röd, Övrigt, Orange, Vit
- Märkspänning DC:
- 70 V
- Max. kontinuerlig spänning DC:
- 70 V
- Märkström:
- 80-500 A
RK (H05V-K, H07V-K) 0.5-6mm²
Används som kopplings- och installationsledning.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt tabell nedan
Tekniska data:
Märkspänning:
HO5V-K 0.5-1.0 mm²: 300/500
V HO7V-K 1.5-120 mm²: 450/750 V
Provspänning:
HO5V-K 0.5-1.0 mm²: 2000 V
HO7V-K 1.5-120 mm²: 2500 V
Temp.område: -5º C till +70º C
Minsta böjradie: 12 x kabelns diameter
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PVC (polyvinylklorid)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Gul, Grå, Grön, Orange, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 300-600 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart, Grön, Grå, Orange, Gul, Grön/Gul, Brun, Röd, Vit, Blå, Rosa, Lila, Ljusblå, Mörkblå
- Material isolering:
- PVC (polyvinylklorid)
- Beteckningar:
- H05V-K (RK 0.5-1.0mm2), H07V-K (RK 1.5 - 400mm2)
- Drifttemperaturområde:
- -5-70 °C
- Ledarens färg:
- Blå, Brun, Gul, Grå, Grön, Grön/gul, Lila, Orange, Rosa, Röd, Svart, Vit
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Förpackning:
- Ring, Kartong (låda)
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 12.4-18.8 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
RK Trumma
Används som kopplings- och installationsledning.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt tabell nedan
Tekniska data:
Märkspänning:
HO5V-K 0.5-1.0 mm²: 300/500
V HO7V-K 1.5-120 mm²: 450/750 V
Provspänning:
HO5V-K 0.5-1.0 mm²: 2000 V
HO7V-K 1.5-120 mm²: 2500 V
Temp.område: -5ºC till +70ºC
Minsta böjradie: 12 x kabelns diameter
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PVC (polyvinylklorid)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Grå, Röd, Svart, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart, Grå, Grön/Gul, Röd
- Material isolering:
- PVC (polyvinylklorid)
- Beteckningar:
- H07V-K (RK 1.5 - 400mm2)
- Drifttemperaturområde:
- -5-70 °C
- Ledarens färg:
- Grå, Grön/gul, Röd, Svart
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Förpackning:
- Trumma
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 25.6-60.8 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
ST2, släta stålbuntband med låskula - SS316
Självlåsande rostfritt buntband för använding inom- eller utomhus. Den starka låsmekanismen inkluderar en stålkula och det är lätt att föra in bakändan som är randad. Detta ger en enkel, snabb och säker installation.
SS316 rostfritt stål är särskilt känt för sin utmärkta korrosionsbeständighet, särskilt i marina och mycket korrosiva miljöer. Dess motståndskraft mot UV-strålning bidrar till dess hållbarhet, vilket gör det lämpligt för utomhusapplikationer där exponering för solljus är vanligt.
- Min. dragkraft:
- 667-1335 N
- Modell/Utförande:
- Utan tandning
- Materialkvalitet:
- Rostfritt stål 316 (V4A)
- Drifttemperaturområde:
- -80-538 °C
- Temperaturområde för montage:
- -80-538 °C
- Bandförslutning:
- Kulförslutning
- UV-stabil enligt ASTM D6779:
- Ja
- Transparent:
- Nej
- Fluorescerande:
- Nej
- Textremsa:
- Ingen
- Typ av fastsättning:
- Ingen
- Färg:
- Rostfritt stål
- Ytskydd:
- Obehandlad
- Material:
- Metall
- Halogenfri:
- Ja
- Max. dragkraft:
- 667-1335 N
- Flambeständighet installationsmaterialklass (UL94):
- Övrigt
- MIL-godkänd:
- Nej
- VG-godkännande:
- Nej
ST2, släta stålbuntband med låskula, med beläggning
Självlåsande buntband i rostfritt stål 316 för användning inom- eller utomhus.
Stark låsmekanism bestående av stålkula, det ger en snabb, enkel och säker installation.
- Min. dragkraft:
- 465-1200 N
- Modell/Utförande:
- Utan tandning
- Materialkvalitet:
- Rostfritt stål 316 (V4A)
- Drifttemperaturområde:
- -80-150 °C
- Temperaturområde för montage:
- -80-150 °C
- Bandförslutning:
- Kulförslutning
- UV-stabil enligt ASTM D6779:
- Nej
- Transparent:
- Nej
- Fluorescerande:
- Nej
- Textremsa:
- Ingen
- Typ av fastsättning:
- Ingen
- Färg:
- Svart
- Ytskydd:
- Plastbelagd
- Material:
- Metall
- Halogenfri:
- Ja
- Max. dragkraft:
- 465-1200 N
- Flambeständighet installationsmaterialklass (UL94):
- Övrigt
- MIL-godkänd:
- Nej
- VG-godkännande:
- Nej
RK (H07V-K) 10-120mm² - Ring
Används som kopplings- och installationsledning.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt tabell nedan
Tekniska data:
Märkspänning: HO7V-K 1.5-120 mm²: 450/750 V
Provspänning: HO7V-K 1.5-120 mm²: 2500 V
Temp.område: -5º C till +70º C
Minsta böjradie: 12 x kabelns diameter
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PVC (polyvinylklorid)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Grå, Röd, Svart, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart, Grå, Grön/Gul, Röd, Ljusblå, Mörkblå
- Material isolering:
- PVC (polyvinylklorid)
- Beteckningar:
- H07V-K (RK 1.5 - 400mm2)
- Drifttemperaturområde:
- -5-70 °C
- Ledarens färg:
- Blå, Grå, Grön/gul, Röd, Svart
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Förpackning:
- Ring
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 25.6-60.8 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
Avgreningsklämmor med 1 eller 2 avgreningar
IDC-klämmor för anslutning till befintlig kabel med avgrening till 1 eller 2 nya kablar.
En snabb och smidig kontaktering kan ske mitt på den kabel man vill ansluta sig till utan att klippa eller skala den. Även en bra lösning när det är trångt eller i de fall där kabeln är kort och efter avklipp ev. kan bli svår att ansluta till en förgrening.
Avgreningsanslutningarna är för både solid och flertrådig kabel.
Genomskinligt skal för lätt inspektion av koppling. Inget verktyg behövs för kontaktering. Solida ledare kan föras in även när klämman är stängd.
Skallängd: 10 mm
Kontakt motstånd: ≤0. 015 Ω
Isolationsmotstånd: ≥1000 MΩ
Material
Kontakt: Koppar
Plast: Polykarbonat (PC)
Fjäder: Rostfritt stål
- Märkspänning:
- 450 V
- Märkström:
- 24 A
- Transparent:
- Ja
- Antal klämpositioner:
- 1-2 .
- Med låsspak:
- Ja
- Lämplig för enkelledare:
- Ja
- Lämplig för flexibel ledare:
- Ja
- Lämplig för mångtrådig ledare:
- Ja
- Färg:
- Röd, Blå

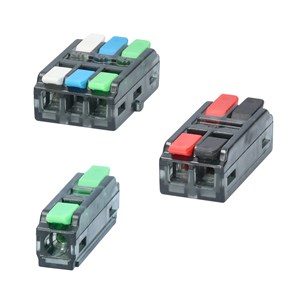

Öppningsbara Skarvklämmor 1-3 Poler
Skarvklämmor för både solid och flertrådig kabel.
Genomskinligt skal för lätt inspektion av koppling. Inget verktyg behövs för kontaktering. Solida ledare kan föras in även när klämman är stängd.
Skallängd: 12 mm
Kontakt motstånd: ≤0. 015 Ω
Isolationsmotstånd: ≥1000 MΩ
Material
Kontakt: Koppar
Plast: Polykarbonat (PC)
Fjäder: Rostfritt stål
För 2-polig och 3-polig skarv finns monteringshål som option.
- Märkspänning:
- 450 V
- Märkström:
- 32 A
- Transparent:
- Ja
- Antal klämpositioner:
- 2-6 .
- Med låsspak:
- Ja
- Lämplig för enkelledare:
- Ja
- Lämplig för flexibel ledare:
- Ja
- Lämplig för mångtrådig ledare:
- Ja
- Färg:
- Grön
- Drifttemperaturområde:
- -40-105 °C
- Typ av skarv:
- Skarvklämma
Svetskabel - Dubbelisolerad, bobin
Extra flexibel svetskabel för användning där de mekaniska påfrestningarna är höga. Den dubbla isoleringen förebygger korrosion, ökar flexibiliteten och förbättrar isolationsresistansen.
Förpackning (YD x Nav x Bredd):
Bobin B5: 200mm x 56mm x 88mm
Uppbyggnad
Ledare: Extra mång- och fintrådig, glödgad koppar
Ledarisolation innermantel: Special PVC
Yttermantel: Special PVC
Mantelfärg: Se tabell nedan
Tekniska data:
Driftspänning: 600V
Provspänning: 2000V
Temperaturområde: -40ºC till +80ºC
Minsta böjradie: 15 x kabelns diameter
Godkännanden: IEC 60228-6 IEC 60332-1
- Antal ledare/kärnor:
- 1 .
- Material kärnisolering:
- PVC (polyvinylklorid)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Orange, Röd, Svart
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -45-70 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 80 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 6 = Extra fintrådig
- Enkelisolerad/Dubbelisolerad:
- Dubbelisolerad
- Färg:
- Svart, Orange, Röd
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -40-80 °C
- Ledarens färg:
- Orange, Röd, Svart
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Förpackning:
- Bobin B5
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 43.2-90 mm
- Brandklass (EN13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig enligt EN IEC 60811-404:
- Nej
Vinklade Batteripolskor, Pressbara
BTCx-serien Batterikabelsko i förtent mässing.
Högervinklade (från kabeln sett):
BTCR 25 M TP (-) / BTCR 25 P TP (+): 25 mm²
Pressas med pressback: NH 10-12 / Backmärkning: 12
BTCR 35 M TP (-) / BTCR 35 M TP (+): 35 mm²
Pressas med pressback: AHE 5070 / Backmärkning: CU50/AL35
BTCR 50 M TP (-): 50 mm²
Pressas med pressback: AHE 5070 / Backmärkning: CU70/AL50
BTCR 70 M TP (-) / BTCR 70 P TP (+): 70 mm²
Pressas med pressback: AHE 95120 / Backmärkning: CU95/AL70
Vänstervinklade (från kabeln sett):
BTCL 25 M TP (-) / BTCL 25 P TP (+): 25 mm²
Pressas med pressback: NH 10-12 / Backmärkning: 12
BTCL 35 M TP (-) / BTCL 35 P TP (+): 35 mm²
Pressas med pressback: AHE 5070 / Backmärkning: CU50/AL35
BTCL 70 M TP (-) / BTCL 70 P TP (+): 70 mm²
Pressas med pressback: AHE 95120 / Backmärkning: CU95/AL70
- Typ av tillbehör/reservdel:
- Batteriterminal
- Isolerad:
- Nej
- Ytskydd:
- Förtent
- Anslutning av kabel:
- Kontaktpressning
- Anslutning runt pol:
- Skruvförband
- Tillbehör:
- Ja
- Reservdel:
- Nej
- Bandform:
- Nej
- Modell/Utförande:
- Hylsa
- Max. ström (Imax):
- 8-10 A
- Isolering:
- Ej isolerad
- Färg på isolering:
- Övrigt
- Med kamklämma:
- Nej
- Med tappspridare:
- Nej
- Material isolering:
- Övrigt
- Drifttemperaturområde:
- -10-110 °C
- Material:
- Mässing
- Kabelskohals:
- Rullpressad
Nylflex, PA6, Automotive
Halogenfri, svårantändlig, värmestabil och UV-beständig. En ADR-godkänd standardslang med god flexibilitet som ger ett mycket gott skydd för elektriska ledningar mot fukt, smuts och mekanisk åverkan. Materialet är dessutom motståndkraftigt mot oljor, fett, lösningsmedel och drivmedel av olika slag. För fordonsindustrin, maskin och apparatbyggen samt för verkstäder.
Material: PA 6
Temperaturområde: -40° C till +120° C
Färg: Svart RAL 8022
Övriga egenskaper: UV-beständig, flamavvisande
Tryckhållfasthet: 350 N / 50 mm, slag 6J
- Tryckhållfasthet:
- 350 N
- Brandskydd (UL 94):
- HB
- Oljeresistent:
- Ja
- Slitsad i längsled:
- Nej
- Med dragtråd:
- Nej
- Lågfriktions innerledande skikt:
- Nej
- Kapslingsklass (IP):
- IP66
- Färg:
- Svart
- Drifttemperaturområde:
- -40-120 °C
- Material:
- Polyamid 6
- Halogenfri:
- Ja
- UV-resistent:
- Ja
- Godkänd enligt DIN EN 61386-23:
- Nej
- Godkänd enligt Vd TÜV/GGVS:
- Ja
- Godkänd enligt LUL/british standard:
- Nej
- Godkänd enligt Lloyd's Register TA:
- Nej
- Godkänd enligt UTAC:
- Nej
- Godkänd enligt DIN 5510:
- Nej
- Godkänd enligt NF F 16-101:
- Nej
- VDE-godkänd:
- Ja
- Godkänd enligt CSA:
- Nej
