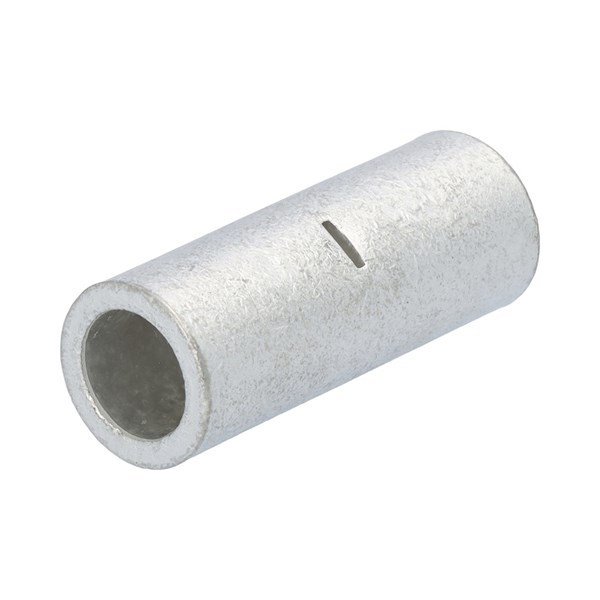

KSF - Rörskarvhylsor 10-500mm²
Skarvhylsor för den Nordiska marknaden. Passar till mångtrådiga ledare (klass 5 och klass 6).
Material: 99.9% ren Cu
Ytbehandling: > 4µ Sn
Märkning på skarvhylsan kan t.ex. vara: F 25 11
F = KSF // 25 = 25 mm² // 11 = Ytterdiameter på halsen (B-måttet)
Vid pressning med 6-kantsbackar skall halsmärkning och backmärkning överensstämma.
Produktegenskaper
- Passar ledare klass 5:
- Ja
- Passar ledare Klass 6:
- Ja
- Modell/Utförande:
- UL-utförande
- Max. ström (Imax):
- 66 A, 334 A, 395 A, 97 A, 440 A, 532 A, 124 A, 600 A, 153 A, 631 A, 745 A, 190 A, 227 A, 288 A
- Antal avgreningar:
- 0 N/A
- Isolering:
- Ingen
- Färg på isolering:
- N/A
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- För dragskyddade anslutningar:
- Nej
- Spänningsområde:
- Till 35 kV
- Anslutningstyp:
- Övrigt
- Oljestopp/mittspärr:
- Nej
- Max Temp:
- 150 °C
- Ytskydd:
- Förtent
- Material:
- Koppar
- Måttserie:
- KRF/KSF (10-500mm2)
Visa mer
Kopplade Artiklar
- Totalt: 15
- Totalt: 15
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
CE Declaration of Conformity KRF, KRT, KRD, KSF, KST, KSD, CUT from 10mm2 to 630mm2
Conflict Minerals Reporting Template Version 6.31_Approved
Mått & Dimensioner
- Totalt: 15
| Produktbeskrivning | ID | OD | L | MOQ | Enhet | Nominell ledararea från/till | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| RÖRSKARVHYLSA KSF, 10mm2, L=31.00mm | 5 mm | 8 mm | 31 mm | 100 . | st | 10 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 10mm2 | 5 mm | 8 mm | 21 mm | 100 . | st | 10 mm² |
Nej
|
|
|
| RÖRSKARVHYLSA KSF, 16mm2 | 6 mm | 9 mm | 29 mm | 100 . | st | 16 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 25mm2 | 8 mm | 11 mm | 35 mm | 100 . | st | 25 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 35mm2 | 9 mm | 13 mm | 35 mm | 100 . | st | 35 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 50mm2 | 11 mm | 14.5 mm | 40 mm | 50 . | st | 50 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 70mm2 | 13 mm | 17 mm | 40 mm | 50 . | st | 70 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 95mm2 | 15 mm | 20 mm | 45 mm | 50 . | st | 95 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 120mm2 | 17 mm | 22 mm | 55 mm | 50 . | st | 120 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 150mm2 | 19 mm | 25 mm | 55 mm | 50 . | st | 150 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 185mm2 | 21 mm | 27 mm | 70 mm | 25 . | st | 185 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 240mm2 | 24 mm | 30 mm | 70 mm | 25 . | st | 240 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 300mm2 | 26 mm | 32 mm | 75 mm | 25 . | st | 300 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 400mm2 | 30 mm | 36 mm | 75 mm | 25 . | st | 400 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 400mm2 | 30 mm | 38 mm | 100 mm | 10 . | st | 400 mm² |
Ja
|
|
|
- Totalt: 15
Liknande Alternativ
Godkännanden
- Totalt: 15
| Produktbeskrivning | Godkänd enligt CE | Godkänd enligt DNV | Tillgänglighet | ||
|---|---|---|---|---|---|
| RÖRSKARVHYLSA KSF, 10mm2, L=31.00mm |
|
|
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 10mm2 |
|
|
Nej
|
|
|
| RÖRSKARVHYLSA KSF, 16mm2 |
|
|
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 25mm2 |
|
|
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 35mm2 |
|
|
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 50mm2 |
|
|
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 70mm2 |
|
|
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 95mm2 |
|
|
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 120mm2 |
|
|
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 150mm2 |
|
|
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 185mm2 |
|
|
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 240mm2 |
|
|
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 300mm2 |
|
|
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 400mm2 |
|
|
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 400mm2 |
|
|
Ja
|
|
|
- Totalt: 15
Egenskaper
- Totalt: 15
| Produktbeskrivning | Passar ledare klass 5 | Passar ledare Klass 6 | Modell/Utförande | Max. ström (Imax) | Antal avgreningar | Isolering | Färg på isolering | Hylsform | Lämplig för massiv ledare | Lämplig för flertrådig ledare | Lämplig för fintrådig ledare | Lämplig för höga temperaturer (upp till 650 °C) | Lämplig för lacktråd | Lämplig för rundledare | Lämplig för flatledare | För dragskyddade anslutningar | Spänningsområde | Anslutningstyp | Oljestopp/mittspärr | Max Temp | Ytskydd | Material | Måttserie | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RÖRSKARVHYLSA KSF, 10mm2, L=31.00mm | Ja | Ja | UL-utförande | 66 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 10mm2 | Ja | Ja | UL-utförande | 66 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Nej
|
|
|
| RÖRSKARVHYLSA KSF, 16mm2 | Ja | Ja | UL-utförande | 97 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 25mm2 | Ja | Ja | UL-utförande | 124 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 35mm2 | Ja | Ja | UL-utförande | 153 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 50mm2 | Ja | Ja | UL-utförande | 190 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 70mm2 | Ja | Ja | UL-utförande | 227 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 95mm2 | Ja | Ja | UL-utförande | 288 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 120mm2 | Ja | Ja | UL-utförande | 334 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 150mm2 | Ja | Ja | UL-utförande | 395 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 185mm2 | Ja | Ja | UL-utförande | 440 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 240mm2 | Ja | Ja | UL-utförande | 532 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 300mm2 | Ja | Ja | UL-utförande | 600 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 400mm2 | Ja | Ja | UL-utförande | 631 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 400mm2 | Ja | Ja | UL-utförande | 745 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRF/KSF (10-500mm2) |
Ja
|
|
|
- Totalt: 15
Övrig information
- Totalt: 15
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| RÖRSKARVHYLSA KSF, 10mm2, L=31.00mm | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | SNT 10406 | B10SKSPECIAL |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 10mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | B10SK |
Nej
|
|
|
|
| RÖRSKARVHYLSA KSF, 16mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | B16SK |
Ja
|
|
|
|
| RÖRSKARVHYLSA KSF, 25mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | B25SK |
Ja
|
|
|
|
| RÖRSKARVHYLSA KSF, 35mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | B35SK |
Ja
|
|
|
|
| RÖRSKARVHYLSA KSF, 50mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | B50SK |
Ja
|
|
|
|
| RÖRSKARVHYLSA KSF, 70mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | B70SK |
Ja
|
|
|
|
| RÖRSKARVHYLSA KSF, 95mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | B95SK |
Ja
|
|
|
|
| RÖRSKARVHYLSA KSF, 120mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | B120SK |
Ja
|
|
|
|
| RÖRSKARVHYLSA KSF, 150mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | EFO2024V | B150SK |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 185mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | EFO2024V | B185SK |
Ja
|
|
|
| RÖRSKARVHYLSA KSF, 240mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | B240SK |
Ja
|
|
|
|
| RÖRSKARVHYLSA KSF, 300mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | B300SK |
Ja
|
|
|
|
| RÖRSKARVHYLSA KSF, 400mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | B400SK |
Ja
|
|
|
|
| RÖRSKARVHYLSA KSF, 400mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | B400ASK |
Ja
|
|
|
- Totalt: 15
