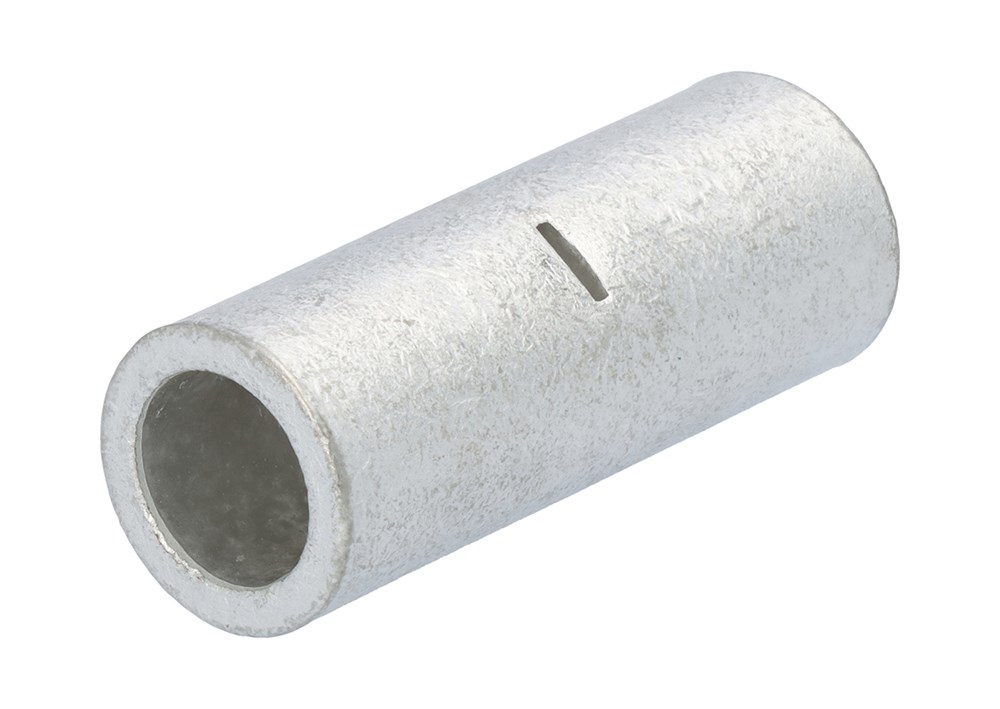

KSD - Rörskarvhylsor 16-630mm²
Skarvhylsor för den Nordiska marknaden. Passar till fåtrådiga ledare (klass 2).
Material: 99.9% ren Cu
Ytbehandling: > 4µ Sn
Märkning på skarvhylsan kan t.ex. vara: D 25 9
D= KSD // 25 = 25 mm² // 9= Ytterdiameter på halsen (B-måttet)
Vid pressning med 6-kantsbackar skall halsmärkning och backmärkning överensstämma.
Produktegenskaper
- Passar ledare klass 2:
- Ja
- Modell/Utförande:
- Normalutförande
- Max. ström (Imax):
- 310 A, 395 A, 97 A, 506 A, 124 A, 153 A, 171 A, 1027 A, 199 A, 287 A
- Antal avgreningar:
- 0 N/A
- Isolering:
- Ingen
- Färg på isolering:
- N/A
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Nej
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- För dragskyddade anslutningar:
- Nej
- Spänningsområde:
- Till 35 kV
- Anslutningstyp:
- Övrigt
- Oljestopp/mittspärr:
- Nej
- Max Temp:
- 150 °C
- Ytskydd:
- Förtent
- Material:
- Koppar
- Måttserie:
- KRD/KSD(10-630mm2)
Visa mer
Kopplade Artiklar
- Totalt: 10
- Totalt: 10
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
CE Declaration of Conformity KRF, KRT, KRD, KSF, KST, KSD, CUT from 10mm2 to 630mm2
Conflict Minerals Reporting Template Version 6.31_Approved
Mått & Dimensioner
- Totalt: 10
| Produktbeskrivning | ID | OD | L | MOQ | Enhet | Nominell ledararea från/till | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| RÖRSKARVHYLSA KSD, 16mm2 | 5.4 mm | 8 mm | 30 mm | 100 . | st | 16 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 25mm2 | 6.7 mm | 9 mm | 30 mm | 100 . | st | 25 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 35mm2 | 8.2 mm | 11 mm | 35 mm | 100 . | st | 35 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 50mm2 | 9.5 mm | 12 mm | 35 mm | 50 . | st | 50 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 70mm2 | 11.3 mm | 14 mm | 40 mm | 50 . | st | 70 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 95mm2 | 13 mm | 16 mm | 60 mm | 50 . | st | 95 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 120mm2 | 15 mm | 19 mm | 45 mm | 50 . | st | 120 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 150mm2 | 17 mm | 22 mm | 65 mm | 50 . | st | 150 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 240mm2 | 21 mm | 27 mm | 85 mm | 25 . | st | 240 mm² |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 630mm2 | 34 mm | 45 mm | 135 mm | 2 . | st | 630 mm² |
Ja
|
|
|
- Totalt: 10
Liknande Alternativ
Godkännanden
- Totalt: 10
| Produktbeskrivning | Godkänd enligt CE | Tillgänglighet | ||
|---|---|---|---|---|
| RÖRSKARVHYLSA KSD, 16mm2 |
|
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 25mm2 |
|
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 35mm2 |
|
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 50mm2 |
|
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 70mm2 |
|
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 95mm2 |
|
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 120mm2 |
|
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 150mm2 |
|
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 240mm2 |
|
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 630mm2 |
|
Ja
|
|
|
- Totalt: 10
Egenskaper
- Totalt: 10
| Produktbeskrivning | Passar ledare klass 2 | Modell/Utförande | Max. ström (Imax) | Antal avgreningar | Isolering | Färg på isolering | Hylsform | Lämplig för massiv ledare | Lämplig för flertrådig ledare | Lämplig för fintrådig ledare | Lämplig för höga temperaturer (upp till 650 °C) | Lämplig för lacktråd | Lämplig för rundledare | Lämplig för flatledare | För dragskyddade anslutningar | Spänningsområde | Anslutningstyp | Oljestopp/mittspärr | Max Temp | Ytskydd | Material | Måttserie | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RÖRSKARVHYLSA KSD, 16mm2 | Ja | Normalutförande | 97 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Nej | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRD/KSD(10-630mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 25mm2 | Ja | Normalutförande | 124 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Nej | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRD/KSD(10-630mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 35mm2 | Ja | Normalutförande | 153 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Nej | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRD/KSD(10-630mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 50mm2 | Ja | Normalutförande | 171 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Nej | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRD/KSD(10-630mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 70mm2 | Ja | Normalutförande | 199 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Nej | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRD/KSD(10-630mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 95mm2 | Ja | Normalutförande | 287 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Nej | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRD/KSD(10-630mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 120mm2 | Ja | Normalutförande | 310 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Nej | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRD/KSD(10-630mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 150mm2 | Ja | Normalutförande | 395 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Nej | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRD/KSD(10-630mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 240mm2 | Ja | Normalutförande | 506 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Nej | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRD/KSD(10-630mm2) |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 630mm2 | Ja | Normalutförande | 1027 A | 0 N/A | Ingen | N/A | Kort | Ja | Ja | Nej | Nej | Nej | Ja | Nej | Nej | Till 35 kV | Övrigt | Nej | 150 °C | Förtent | Koppar | KRD/KSD(10-630mm2) |
Ja
|
|
|
- Totalt: 10
Övrig information
- Totalt: 10
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| RÖRSKARVHYLSA KSD, 16mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | EFO2024V | KSD16 |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 25mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | EFO2024V | KSD25 |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 35mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | EFO2024V | KSD35 |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 50mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | EFO2024V | KSD50 |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 70mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | EFO2024V | KSD70 |
Ja
|
|
|
| RÖRSKARVHYLSA KSD, 95mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | KSD95 |
Ja
|
|
|
|
| RÖRSKARVHYLSA KSD, 120mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | KSD120 |
Ja
|
|
|
|
| RÖRSKARVHYLSA KSD, 150mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | KSD150 |
Ja
|
|
|
|
| RÖRSKARVHYLSA KSD, 240mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | KSD240 |
Ja
|
|
|
|
| RÖRSKARVHYLSA KSD, 630mm2 | EC001059 - Pressskarvar Kopparledare | 9.0 |
|
Rörskarvhylsor | KSD630 |
Ja
|
|
|
- Totalt: 10
