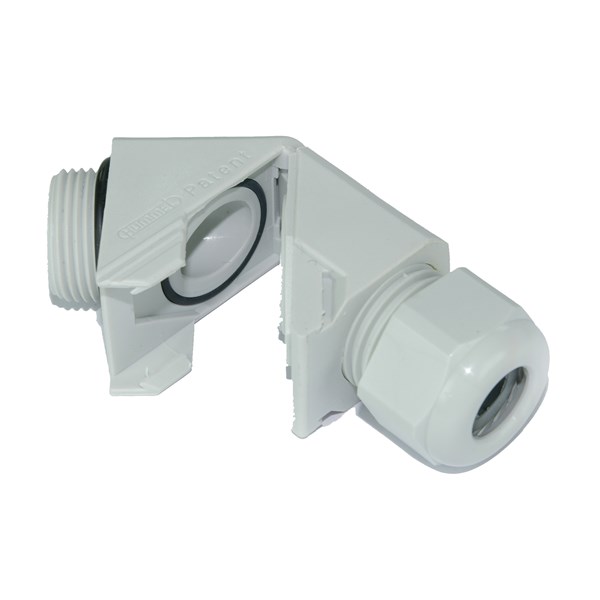

HSK-W Vinkelförskruvning
Vinkelförskruvning i polyamid.
Material:PA
Formtätning:NBR
Skyddsklass: IP 68 - 10 bar, inom angivet klämområde
vid användning av o-ring.
Drifttemperatur kontinuerligt: -40° C till +100° C
Färger GråRAL 7035
SvartRAL 9005
Fler storlekar finns på förfrågan.
PG är ej VDE godkända.
Produktegenskaper
- Tryckstyrd:
- Nej
- Kapslingsklass (IP):
- IP68
- Med dragavlastning:
- Ja
- Modell/Utförande:
- 90°-vinkel
- Materialkvalitet:
- PA (polyamid)
- RAL-nummer:
- 7035 ., 9005 .
- Gängtyp:
- PG, M (metrisk)
- Glasfiberförstärkt:
- Nej
- Stöttålig:
- Ja
- Böjradieskydd/trumpetform:
- Nej
- Med låsmutter:
- Nej
- Snäppfäste:
- Nej
- Multiförslutningsyta:
- Nej
- Flatkabelförskruvning:
- Nej
- Explosionstestat utförande:
- Nej
- För armerad kabel:
- Nej
- EMC-version:
- Nej
- Avskärmad:
- Nej
- Typ av tätning:
- Tätningsring
- För Ex-zon gas:
- Ingen
- För Ex-zon damm:
- Ingen
- Färg:
- Grå, Svart
- Ytskydd:
- Obehandlad
- Drifttemperaturområde:
- -40-100 °C
- Material:
- Plast
- Halogenfri:
- Ja
- Nyckelvidd:
- 19 mm, 22 mm, 24 mm, 27 mm, 33 mm, 42 mm
Visa mer
Kopplade Artiklar
- Totalt: 19
- Totalt: 19
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Mått & Dimensioner
- Totalt: 19
| Produktbeskrivning | MOQ | Enhet | Lämplig för kabeldiameter från/till | Nominell gängstorlek metrisk/PG | Gängstigning | Längd gänga | Nyckelvidd | Nominell gängstorlek i tum NPT/rörgänga | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M32, 13-20mm | 5 . | st | 13-20 mm | 32 . | 1.5 mm | 11 mm | 42 mm | Övrigt |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M16, 4-8mm | 25 . | st | 4-8 mm | 16 . | 1.5 mm | 8 mm | 19 mm | Övrigt |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M16, 2-6mm | 25 . | st | 2-6 mm | 16 . | 1.5 mm | 8 mm | 19 mm | Övrigt |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M20, 6-12mm | 25 . | st | 6-12 mm | 20 . | 1.5 mm | 9 mm | 24 mm | Övrigt |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M20, 5-9mm | 25 . | st | 5-9 mm | 20 . | 1.5 mm | 9 mm | 24 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M32, 18-25mm | 5 . | st | 18-25 mm | 32 . | 1.5 mm | 11 mm | 42 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL GRÅ, PG9, 4-8mm | 25 . | st | 4-8 mm | 9 . | 1.41 mm | 8 mm | 19 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG11, 5-10mm | 25 . | st | 5-10 mm | 11 . | 1.41 mm | 8 mm | 22 mm | Övrigt |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG13.5.5, 6-12mm | 25 . | st | 6-12 mm | 13.5 . | 1.41 mm | 9 mm | 24 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG16, 10-14mm | 25 . | st | 10-14 mm | 16 . | 1.41 mm | 10 mm | 27 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG16, 7-12mm | 25 . | st | 7-12 mm | 16 . | 1.41 mm | 10 mm | 27 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG21, 13-18mm | 10 . | st | 13-18 mm | 21 . | 1.588 mm | 11 mm | 33 mm | Övrigt |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG29, 18-25mm | 5 . | st | 18-25 mm | 29 . | 1.588 mm | 11 mm | 42 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, M16, 4-8mm | 25 . | st | 4-8 mm | 16 . | 1.5 mm | 8 mm | 19 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, M32, 18-25mm | 5 . | st | 18-25 mm | 32 . | 1.5 mm | 11 mm | 42 mm | Övrigt |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, M32, 13-20mm | 5 . | st | 13-20 mm | 32 . | 1.5 mm | 11 mm | 42 mm | Övrigt |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, PG9, 4-8mm | 25 . | st | 4-8 mm | 9 . | 1.41 mm | 8 mm | 19 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, PG13.5.5, 5-9mm | 25 . | st | 5-9 mm | 13.5 . | 1.41 mm | 9 mm | 24 mm | Övrigt |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, PG21, 13-18mm | 10 . | st | 13-18 mm | 21 . | 1.588 mm | 11 mm | 33 mm | Övrigt |
Nej
|
|
|
- Totalt: 19
Liknande Alternativ
Godkännanden
- Totalt: 19
- Totalt: 19
Egenskaper
- Totalt: 19
| Produktbeskrivning | Tryckstyrd | Kapslingsklass (IP) | Med dragavlastning | Modell/Utförande | Materialkvalitet | RAL-nummer | Gängtyp | Glasfiberförstärkt | Stöttålig | Böjradieskydd/trumpetform | Med låsmutter | Snäppfäste | Multiförslutningsyta | Flatkabelförskruvning | Explosionstestat utförande | För armerad kabel | EMC-version | Avskärmad | Typ av tätning | För Ex-zon gas | För Ex-zon damm | Färg | Ytskydd | Drifttemperaturområde | Material | Halogenfri | Nyckelvidd | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M32, 13-20mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 7035 . | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Grå | Obehandlad | -40-100 °C | Plast | Ja | 42 mm |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M16, 4-8mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 7035 . | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Grå | Obehandlad | -40-100 °C | Plast | Ja | 19 mm |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M16, 2-6mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 7035 . | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Grå | Obehandlad | -40-100 °C | Plast | Ja | 19 mm |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M20, 6-12mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 7035 . | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Grå | Obehandlad | -40-100 °C | Plast | Ja | 24 mm |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M20, 5-9mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 7035 . | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Grå | Obehandlad | -40-100 °C | Plast | Ja | 24 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M32, 18-25mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 7035 . | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Grå | Obehandlad | -40-100 °C | Plast | Ja | 42 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL GRÅ, PG9, 4-8mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 7035 . | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Grå | Obehandlad | -40-100 °C | Plast | Ja | 19 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG11, 5-10mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 7035 . | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Grå | Obehandlad | -40-100 °C | Plast | Ja | 22 mm |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG13.5.5, 6-12mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 7035 . | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Grå | Obehandlad | -40-100 °C | Plast | Ja | 24 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG16, 10-14mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 7035 . | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Grå | Obehandlad | -40-100 °C | Plast | Ja | 27 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG16, 7-12mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 7035 . | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Grå | Obehandlad | -40-100 °C | Plast | Ja | 27 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG21, 13-18mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 7035 . | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Grå | Obehandlad | -40-100 °C | Plast | Ja | 33 mm |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG29, 18-25mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 7035 . | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Grå | Obehandlad | -40-100 °C | Plast | Ja | 42 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, M16, 4-8mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 9005 . | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Svart | Obehandlad | -40-100 °C | Plast | Ja | 19 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, M32, 18-25mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 9005 . | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Svart | Obehandlad | -40-100 °C | Plast | Ja | 42 mm |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, M32, 13-20mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 9005 . | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Svart | Obehandlad | -40-100 °C | Plast | Ja | 42 mm |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, PG9, 4-8mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 9005 . | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Svart | Obehandlad | -40-100 °C | Plast | Ja | 19 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, PG13.5.5, 5-9mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 9005 . | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Svart | Obehandlad | -40-100 °C | Plast | Ja | 24 mm |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, PG21, 13-18mm | Nej | IP68 | Ja | 90°-vinkel | PA (polyamid) | 9005 . | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Svart | Obehandlad | -40-100 °C | Plast | Ja | 33 mm |
Nej
|
|
|
- Totalt: 19
Övrig information
- Totalt: 19
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M32, 13-20mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | FÖRSKRUVNING HSK-VINKEL, GRÅ | 1.313.3200.51 |
Nej
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M16, 4-8mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.1600.50 |
Nej
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M16, 2-6mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.1600.51 |
Nej
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M20, 6-12mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.2000.50 |
Nej
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M20, 5-9mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.2000.51 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, M32, 18-25mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.3200.50 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL GRÅ, PG9, 4-8mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.0900.14 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG11, 5-10mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.1100.14 |
Nej
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG13.5.5, 6-12mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.1300.14 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG16, 10-14mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.1600.14 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG16, 7-12mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.1600.15 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG21, 13-18mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.2100.14 |
Nej
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, GRÅ, PG29, 18-25mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.2900.14 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, M16, 4-8mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.1601.50 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, M32, 18-25mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.3201.50 |
Nej
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, M32, 13-20mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.3201.51 |
Nej
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, PG9, 4-8mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.0901.14 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, PG13.5.5, 5-9mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.1301.15 |
Nej
|
|
|
|
| FÖRSKRUVNING, HSK-VINKEL, SVART, PG21, 13-18mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Plast, standard | 1.313.2101.14 |
Nej
|
|
|
- Totalt: 19
