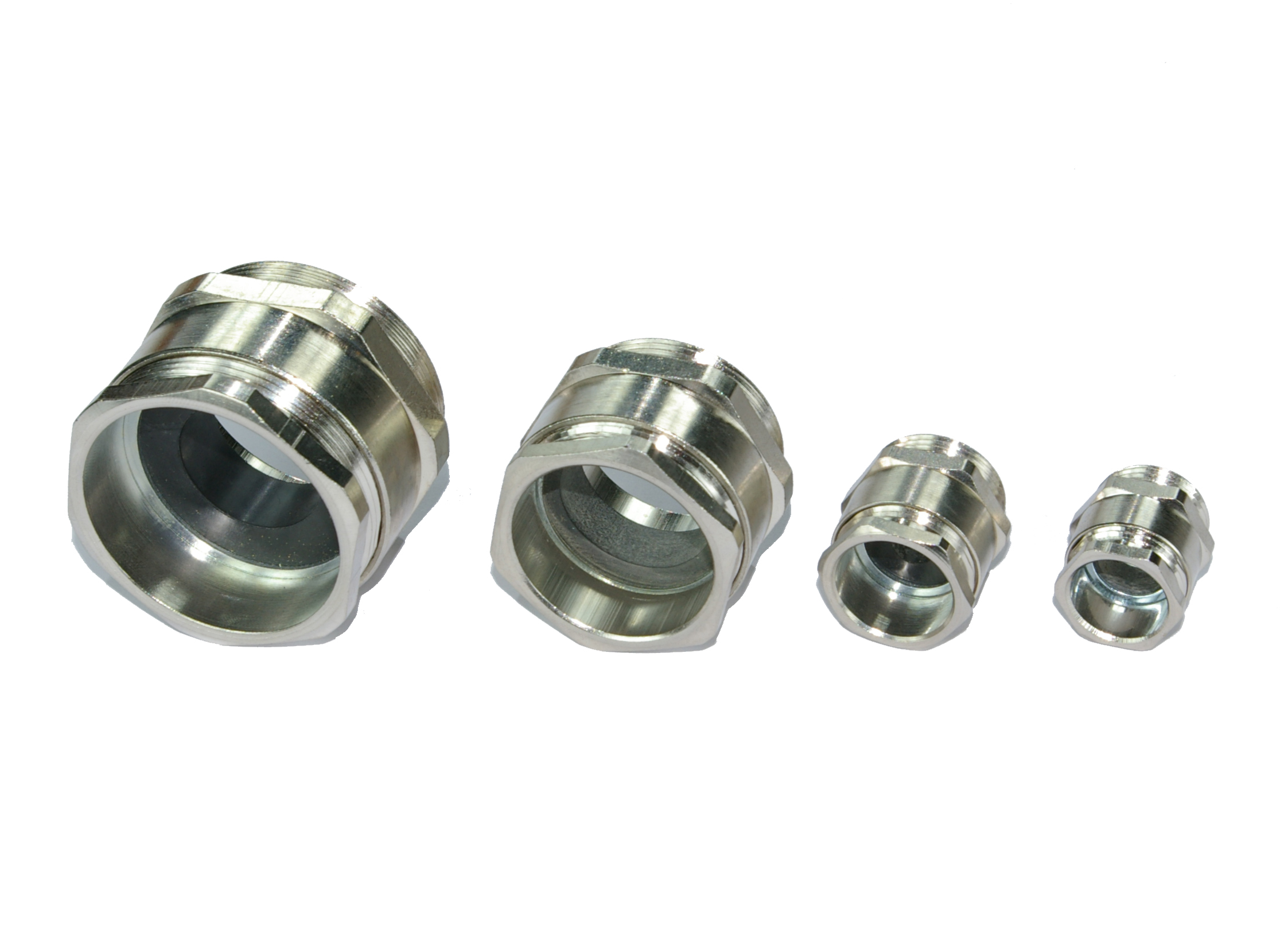

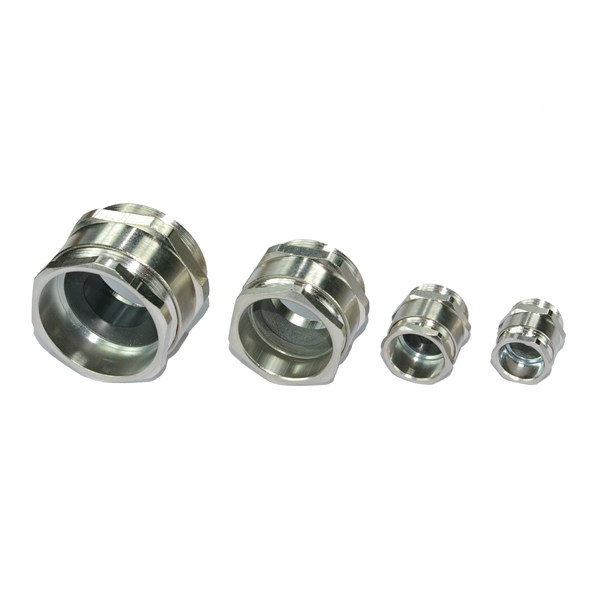

DIN 46320
Standardförskruvning tillverkad enligt DIN 46320-C4-Ms.
Material: Förnicklad mässing
Formtätning: NBR, SHORE 60
Skyddsklass: IP 54, med tätningsring IP 65
Produktegenskaper
- Tryckstyrd:
- Nej
- Kapslingsklass (IP):
- IP54
- Med dragavlastning:
- Nej
- Modell/Utförande:
- Rak
- Materialkvalitet:
- Mässing
- RAL-nummer:
- 0 N/A
- Gängtyp:
- PG, M (metrisk)
- Glasfiberförstärkt:
- Nej
- Stöttålig:
- Ja
- Böjradieskydd/trumpetform:
- Nej
- Med låsmutter:
- Nej
- Snäppfäste:
- Nej
- Multiförslutningsyta:
- Nej
- Flatkabelförskruvning:
- Nej
- Explosionstestat utförande:
- Nej
- För armerad kabel:
- Nej
- EMC-version:
- Nej
- Avskärmad:
- Nej
- Typ av tätning:
- Ring som kan skäras ut, Tätningsring
- För Ex-zon gas:
- Ingen
- För Ex-zon damm:
- Ingen
- Färg:
- Mässing, Övrigt
- Ytskydd:
- Förnicklad
- Drifttemperaturområde:
- -40-100 °C
- Material:
- Metall
- Halogenfri:
- Ja
- Nyckelvidd:
- 15 mm, 20 mm, 18 mm, 22 mm, 28 mm, 37 mm, 27 mm
Visa mer
Kopplade Artiklar
- Totalt: 11
- Totalt: 11
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Mått & Dimensioner
- Totalt: 11
| Produktbeskrivning | MOQ | Enhet | Lämplig för kabeldiameter från/till | Nominell gängstorlek metrisk/PG | Gängstigning | Längd gänga | Nyckelvidd | Sexkantsvinkelmått | Nominell gängstorlek i tum NPT/rörgänga | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, DIN46320-C4 MS, PG11, 4-11mm, LÅNG GÄNGA | 50 . | st | 8-10 mm | 11 . | 1.41 mm | 15 mm | 20 mm | 18 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, DIN 46320, M20 (4-11.5) MS | 50 . | st | 4-11.5 mm | 20 . | 1.5 mm | 7 mm | 22 mm | 18 mm | Övrigt |
Nej
|
|
|
| FÖRSKRUVNING, DIN46320 MS, M25, 6-15mm | 50 . | st | 6-15 mm | 25 . | 1.5 mm | 8 mm | 27 mm | 22 mm | Övrigt |
Nej
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG16, 14-16mm | 50 . | st | 14-16 mm | 16 . | 1.41 mm | 6.5 mm | 22 mm | 24 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG9, 2-9mm | 100 . | st | 2-9 mm | 9 . | 1.41 mm | 6 mm | 15 mm | 17 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG11, 4-11mm | 50 . | st | 4-11 mm | 11 . | 1.41 mm | 6 mm | 18 mm | 20 mm | Övrigt |
Nej
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG13.5.5, 4.5-12mm | 50 . | st | 4.5-12 mm | 13.5 . | 1.41 mm | 6.5 mm | 20 mm | 22 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG16, 5.5-14.5mm | 50 . | st | 5.5-14.5 mm | 16 . | 1.41 mm | 6.5 mm | 22 mm | 24 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG21, 8-19mm | 50 . | st | 8-19 mm | 21 . | 1.588 mm | 7 mm | 28 mm | 30 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG29, 12-27mm | 25 . | st | 12-27 mm | 29 . | 1.588 mm | 8 mm | 37 mm | 40 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG16, 5.5-14.5mm, LÅNG GÄNGA | 50 . | st | 5.5-14.5 mm | 16 . | 1.41 mm | 15 mm | 22 mm | 24 mm | Övrigt |
Ja
|
|
|
- Totalt: 11
Liknande Alternativ
Godkännanden
- Totalt: 11
| Produktbeskrivning | Kapslingsklass (IP) | Tillgänglighet | ||
|---|---|---|---|---|
| FÖRSKRUVNING, DIN46320-C4 MS, PG11, 4-11mm, LÅNG GÄNGA | IP54 |
Ja
|
|
|
| FÖRSKRUVNING, DIN 46320, M20 (4-11.5) MS | IP54 |
Nej
|
|
|
| FÖRSKRUVNING, DIN46320 MS, M25, 6-15mm | IP54 |
Nej
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG16, 14-16mm | IP54 |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG9, 2-9mm | IP54 |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG11, 4-11mm | IP54 |
Nej
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG13.5.5, 4.5-12mm | IP54 |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG16, 5.5-14.5mm | IP54 |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG21, 8-19mm | IP54 |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG29, 12-27mm | IP54 |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG16, 5.5-14.5mm, LÅNG GÄNGA | IP54 |
Ja
|
|
|
- Totalt: 11
Egenskaper
- Totalt: 11
| Produktbeskrivning | Tryckstyrd | Kapslingsklass (IP) | Med dragavlastning | Modell/Utförande | Materialkvalitet | RAL-nummer | Gängtyp | Glasfiberförstärkt | Stöttålig | Böjradieskydd/trumpetform | Med låsmutter | Snäppfäste | Multiförslutningsyta | Flatkabelförskruvning | Explosionstestat utförande | För armerad kabel | EMC-version | Avskärmad | Typ av tätning | För Ex-zon gas | För Ex-zon damm | Färg | Ytskydd | Drifttemperaturområde | Material | Halogenfri | Nyckelvidd | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, DIN46320-C4 MS, PG11, 4-11mm, LÅNG GÄNGA | Nej | IP54 | Nej | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ring som kan skäras ut | Ingen | Ingen | Mässing | Förnicklad | -20-80 °C | Metall | Ja | 20 mm |
Ja
|
|
|
| FÖRSKRUVNING, DIN 46320, M20 (4-11.5) MS | Nej | IP54 | Nej | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ring som kan skäras ut | Ingen | Ingen | Övrigt | Förnicklad | -20-80 °C | Metall | Ja | 22 mm |
Nej
|
|
|
| FÖRSKRUVNING, DIN46320 MS, M25, 6-15mm | Nej | IP54 | Nej | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Mässing | Förnicklad | -20-80 °C | Metall | Ja | 27 mm |
Nej
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG16, 14-16mm | Nej | IP54 | Nej | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Mässing | Förnicklad | -20-80 °C | Metall | Ja | 22 mm |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG9, 2-9mm | Nej | IP54 | Nej | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ring som kan skäras ut | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 15 mm |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG11, 4-11mm | Nej | IP54 | Nej | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ring som kan skäras ut | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 18 mm |
Nej
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG13.5.5, 4.5-12mm | Nej | IP54 | Nej | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ring som kan skäras ut | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 20 mm |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG16, 5.5-14.5mm | Nej | IP54 | Nej | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ring som kan skäras ut | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 22 mm |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG21, 8-19mm | Nej | IP54 | Nej | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ring som kan skäras ut | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 28 mm |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG29, 12-27mm | Nej | IP54 | Nej | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ring som kan skäras ut | Ingen | Ingen | Mässing | Förnicklad | -40-100 °C | Metall | Ja | 37 mm |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG16, 5.5-14.5mm, LÅNG GÄNGA | Nej | IP54 | Nej | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ring som kan skäras ut | Ingen | Ingen | Mässing | Förnicklad | -20-80 °C | Metall | Ja | 22 mm |
Ja
|
|
|
- Totalt: 11
Övrig information
- Totalt: 11
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, DIN46320-C4 MS, PG11, 4-11mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, Metall, standard | FÖRSKRUVNING, DIN46320-C4 MS | 1.101.1100.15 |
Ja
|
|
|
|
| FÖRSKRUVNING, DIN 46320, M20 (4-11.5) MS | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, Metall, standard | 924009820 |
Nej
|
|
|
||
| FÖRSKRUVNING, DIN46320 MS, M25, 6-15mm | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, Metall, standard | DIN 46320 MS M25 (6-15) | 1.101.2500.50 |
Nej
|
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG16, 14-16mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Metall, standard | FÖRSKRUVNING, DIN46320-C4 MS | 1.101.1600.01 |
Ja
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG9, 2-9mm | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, Metall, standard | FÖRSKRUVNING, DIN46320-C4 MS | 1.101.0901.01 |
Ja
|
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG11, 4-11mm | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, Metall, standard | FÖRSKRUVNING, DIN46320-C4 MS | 1.101.1101.01 |
Nej
|
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG13.5.5, 4.5-12mm | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, Metall, standard | FÖRSKRUVNING, DIN46320-C4 MS | 1.101.1301.01 |
Ja
|
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG16, 5.5-14.5mm | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, Metall, standard | FÖRSKRUVNING, DIN46320-C4 MS | 1.101.1601.01 |
Ja
|
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG21, 8-19mm | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, Metall, standard | FÖRSKRUVNING, DIN46320-C4 MS | 1.101.2101.01 |
Ja
|
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG29, 12-27mm | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, Metall, standard | FÖRSKRUVNING, DIN46320-C4 MS | 1.101.2901.01 |
Ja
|
|
|
|
| FÖRSKRUVNING, DIN46320-C4 MS, PG16, 5.5-14.5mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, Metall, standard | FÖRSKRUVNING, DIN46320-C4 MS | 1.102.1601.01 |
Ja
|
|
|
- Totalt: 11
