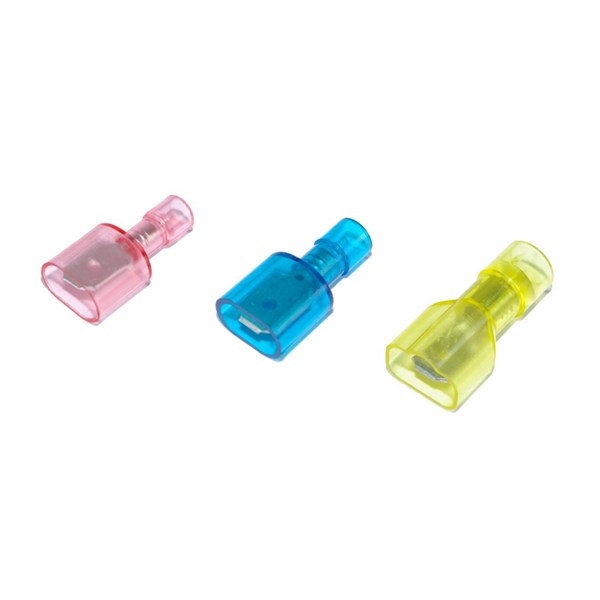

Helisolerade flatstift N PL-serien
Kort kopparhylsa
Produktegenskaper
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Modell/Utförande:
- Plugg (hane)
- Max. ström (Imax):
- 10 A, 15 A, 24 A
- Isolering:
- Helt isolerad
- Färg på isolering:
- Röd, Blå, Gul
- Med kamklämma:
- Nej
- Med tappspridare:
- Nej
- Material isolering:
- PA (polyamid)
- Brandskyddsegenskaper:
- Motsvarar UL94V-2
- Drifttemperaturområde:
- -40-105 °C
- Material:
- Mässing
- Max spänning:
- 300V
- Förpackning:
- Lösform
Visa mer
Kopplade Artiklar
- Totalt: 3
- Totalt: 3
Tillbehör
- Totalt: 2
-
Skarvklämmor
IDC kontakten kläms på en kabel och som förgrening ansluts ett flatstift. Kabel skall inte skalas då kontakten skall skära genom kabelns isolering. Endast på kopparkabel. Spänning: 600 V
-
Förgreningskontakter för flatstiftsanslutning
IDC kontakten kläms på en kabel och som förgrening ansluts ett flatstift. Kabel skall inte skalas då kontakten skall skära genom kabelns isolering. Endast på kopparkabel. Spänning: 600 V
- Totalt: 2
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
CE Declaration of Conformity_N PL-Series
Conflict Minerals Reporting Template Version 6.31_Approved
Mått & Dimensioner
- Totalt: 3
| Produktbeskrivning | ID | L | N | W | MOQ | Enhet | Nominell ledararea från/till | AWG-område | Uttagsdimensioner | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HELISOLERAD FLATSTIFT, RÖD, 6.3x0.8mm | 4 mm | 23 mm | 11 mm | 6.3 mm | 100 . | st | 0.5-1.65 mm² | 22-16 . | Platt 6,3x0,8 mm |
Ja
|
|
|
| HELISOLERAD FLATSTIFT, BLÅ, 6.3x0.8mm | 4.6 mm | 23 mm | 11 mm | 6.3 mm | 100 . | st | 1.04-2.63 mm² | 16-14 . | Platt 6,3x0,8 mm |
Ja
|
|
|
| HELISOLERAD FLATSTIFT, GUL, 6.3x0.8mm | 6.7 mm | 25 mm | 13.5 mm | 6.3 mm | 100 . | st | 2.63-6.64 mm² | 12-10 . | Platt 6,3x0,8 mm |
Ja
|
|
|
- Totalt: 3
Liknande Alternativ
Godkännanden
- Totalt: 3
| Produktbeskrivning | Godkänd enligt CE | Godkänd enligt UL | Flambeständighet installationsmaterialklass (UL94) | Tillgänglighet | ||
|---|---|---|---|---|---|---|
| HELISOLERAD FLATSTIFT, RÖD, 6.3x0.8mm |
|
|
|
Ja
|
|
|
| HELISOLERAD FLATSTIFT, BLÅ, 6.3x0.8mm |
|
|
|
Ja
|
|
|
| HELISOLERAD FLATSTIFT, GUL, 6.3x0.8mm |
|
|
|
Ja
|
|
|
- Totalt: 3
Egenskaper
- Totalt: 3
| Produktbeskrivning | Passar ledare klass 2 | Passar ledare klass 5 | Modell/Utförande | Max. ström (Imax) | Isolering | Färg på isolering | Med kamklämma | Med tappspridare | Material isolering | Brandskyddsegenskaper | Drifttemperaturområde | Material | Max spänning | Förpackning | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HELISOLERAD FLATSTIFT, RÖD, 6.3x0.8mm | Ja | Ja | Plugg (hane) | 10 A | Helt isolerad | Röd | Nej | Nej | PA (polyamid) | Motsvarar UL94V-2 | -40-105 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| HELISOLERAD FLATSTIFT, BLÅ, 6.3x0.8mm | Ja | Ja | Plugg (hane) | 15 A | Helt isolerad | Blå | Nej | Nej | PA (polyamid) | Motsvarar UL94V-2 | -40-105 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| HELISOLERAD FLATSTIFT, GUL, 6.3x0.8mm | Ja | Ja | Plugg (hane) | 24 A | Helt isolerad | Gul | Nej | Nej | PA (polyamid) | Motsvarar UL94V-2 | -40-105 °C | Mässing | 300V | Lösform |
Ja
|
|
|
- Totalt: 3
Övrig information
- Totalt: 3
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|
| HELISOLERAD FLATSTIFT, RÖD, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerat Flatstift - Polykarbonat (PC) | N1507HFPL |
Ja
|
|
|
| HELISOLERAD FLATSTIFT, BLÅ, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerat Flatstift - Polykarbonat (PC) | N2507HFPL |
Ja
|
|
|
| HELISOLERAD FLATSTIFT, GUL, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerat Flatstift - Polykarbonat (PC) | N4607HFPL |
Ja
|
|
|
- Totalt: 3
