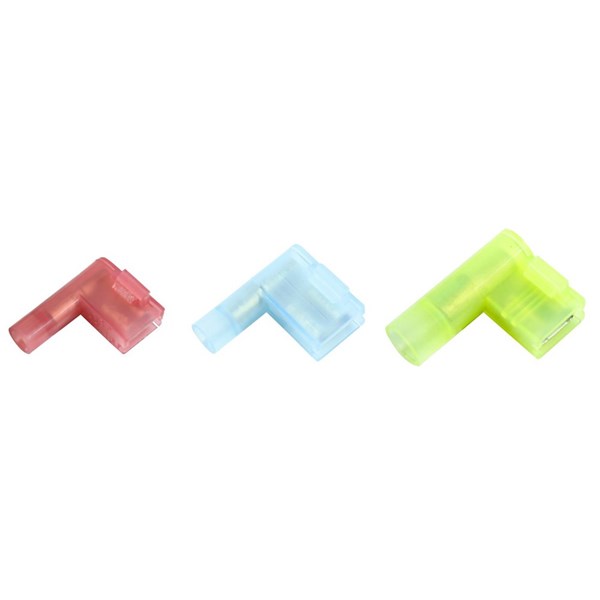

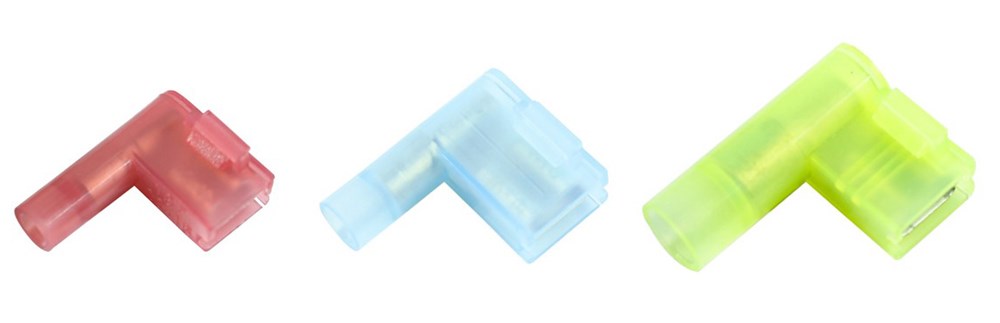

Flaggkabelskor FLBX-serien

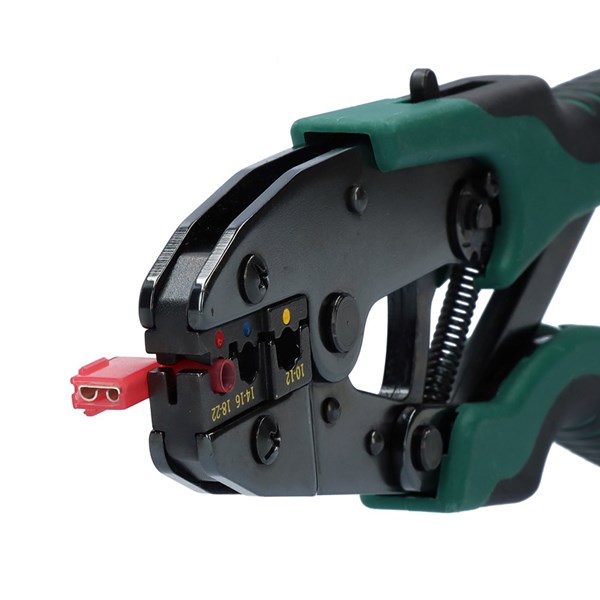

FLBX flaggkabelskon har en förlängd kopparhylsa vilket medför att ett vanligt pressverktyg för isolerade kabelskor kan användas vid kontaktpressning.
Produktegenskaper
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Modell/Utförande:
- Hylsa
- Max. ström (Imax):
- 15 A, 10 A, 24 A
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Röd, Blå, Gul
- Med kamklämma:
- Nej
- Med tappspridare:
- Nej
- Material isolering:
- PA (polyamid)
- Brandskyddsegenskaper:
- Motsvarar UL94V-2
- Drifttemperaturområde:
- -60-105 °C
- Material:
- Mässing
- Max spänning:
- 300V
- Halogenfri:
- Ja
- Förpackning:
- Lösform
Visa mer
Kopplade Artiklar
- Totalt: 7
- Totalt: 7
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
CE Declaration of Conformity_A-Series
Conflict Minerals Reporting Template Version 6.31_Approved

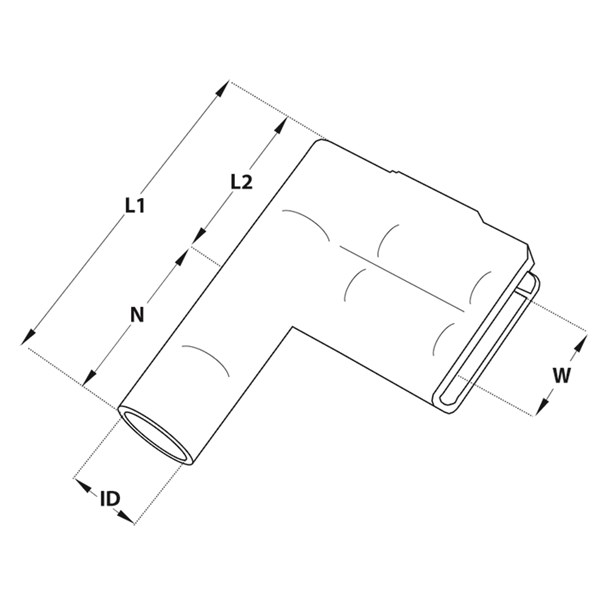

Mått & Dimensioner
- Totalt: 7
| Produktbeskrivning | ID | L1 | L2 | N | W | MOQ | Enhet | Nominell ledararea från/till | AWG-område | Uttagsdimensioner | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD FLAGGKABELSKO, RÖD, 4.8x0.5mm | 3.5 mm | 19 mm | 8 mm | 11 mm | 4.8 mm | 100 . | st | 0.5-1.65 mm² | 22-16 . | Platt 4,8x0,5 mm |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, RÖD, 4.8x0.8mm | 3.5 mm | 19 mm | 8 mm | 11 mm | 4.8 mm | 100 . | st | 0.5-1.65 mm² | 22-16 . | Platt 4,8x0,8 mm |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, RÖD, 6.3x0.8mm | 3.5 mm | 19 mm | 9 mm | 11 mm | 6.3 mm | 100 . | st | 0.5-1.65 mm² | 22-16 . | Platt 6,3x0,8 mm |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, BLÅ, 4.8x0.5mm | 4.8 mm | 19 mm | 8 mm | 11 mm | 4.8 mm | 100 . | st | 1.04-2.63 mm² | 16-14 . | Platt 4,8x0,5 mm |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, BLÅ, 4.8x0.8mm | 4.8 mm | 19 mm | 8 mm | 11 mm | 4.8 mm | 100 . | st | 1.04-2.63 mm² | 16-14 . | Platt 4,8x0,8 mm |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, BLÅ, 6.3x0.8mm | 4.8 mm | 19 mm | 9 mm | 11 mm | 6.3 mm | 100 . | st | 1.04-2.63 mm² | 16-14 . | Platt 6,3x0,8 mm |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, GUL, 6.3x0.8mm | 6.5 mm | 19 mm | 10 mm | 13 mm | 6.3 mm | 100 . | st | 2.63-6.64 mm² | 12-10 . | Platt 6,3x0,8 mm |
Ja
|
|
|
- Totalt: 7
Liknande Alternativ
Godkännanden
- Totalt: 7
| Produktbeskrivning | Godkänd enligt CE | Godkänd enligt CSA | Godkänd enligt UL | Flambeständighet installationsmaterialklass (UL94) | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|
| ISOLERAD FLAGGKABELSKO, RÖD, 4.8x0.5mm |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, RÖD, 4.8x0.8mm |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, RÖD, 6.3x0.8mm |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, BLÅ, 4.8x0.5mm |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, BLÅ, 4.8x0.8mm |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, BLÅ, 6.3x0.8mm |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, GUL, 6.3x0.8mm |
|
|
|
|
Ja
|
|
|
- Totalt: 7
Egenskaper
- Totalt: 7
| Produktbeskrivning | Passar ledare klass 2 | Passar ledare klass 5 | Modell/Utförande | Max. ström (Imax) | Isolering | Färg på isolering | Med kamklämma | Med tappspridare | Material isolering | Brandskyddsegenskaper | Drifttemperaturområde | Material | Max spänning | Halogenfri | Förpackning | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD FLAGGKABELSKO, RÖD, 4.8x0.5mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Röd | Nej | Nej | PA (polyamid) | Motsvarar UL94V-2 | -60-105 °C | Mässing | 300V | Ja | Lösform |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, RÖD, 4.8x0.8mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Röd | Nej | Nej | PA (polyamid) | Motsvarar UL94V-2 | -60-105 °C | Mässing | 300V | Ja | Lösform |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, RÖD, 6.3x0.8mm | Ja | Ja | Hylsa | 10 A | Delvis isolerad | Röd | Nej | Nej | PA (polyamid) | Motsvarar UL94V-2 | -60-105 °C | Mässing | 300V | Ja | Lösform |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, BLÅ, 4.8x0.5mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Blå | Nej | Nej | PA (polyamid) | Motsvarar UL94V-2 | -60-105 °C | Mässing | 300V | Ja | Lösform |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, BLÅ, 4.8x0.8mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Blå | Nej | Nej | PA (polyamid) | Motsvarar UL94V-2 | -60-105 °C | Mässing | 300V | Ja | Lösform |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, BLÅ, 6.3x0.8mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Blå | Nej | Nej | PA (polyamid) | Motsvarar UL94V-2 | -60-105 °C | Mässing | 300V | Ja | Lösform |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, GUL, 6.3x0.8mm | Ja | Ja | Hylsa | 24 A | Delvis isolerad | Gul | Nej | Nej | PA (polyamid) | Motsvarar UL94V-2 | -60-105 °C | Mässing | 300V | Ja | Lösform |
Ja
|
|
|
- Totalt: 7
Övrig information
- Totalt: 7
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|
| ISOLERAD FLAGGKABELSKO, RÖD, 4.8x0.5mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerade Flaggkabelskor - Nylon (PA) | A1504FLBX-5 |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, RÖD, 4.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerade Flaggkabelskor - Nylon (PA) | A1504FLBX-8 |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, RÖD, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerade Flaggkabelskor - Nylon (PA) | A1507FLBX-8 |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, BLÅ, 4.8x0.5mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerade Flaggkabelskor - Nylon (PA) | A2504FLBX-5 |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, BLÅ, 4.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerade Flaggkabelskor - Nylon (PA) | A2504FLBX-8 |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, BLÅ, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerade Flaggkabelskor - Nylon (PA) | A2507FLBX-8 |
Ja
|
|
|
| ISOLERAD FLAGGKABELSKO, GUL, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerade Flaggkabelskor - Nylon (PA) | A4607FLBX-8 |
Ja
|
|
|
- Totalt: 7
