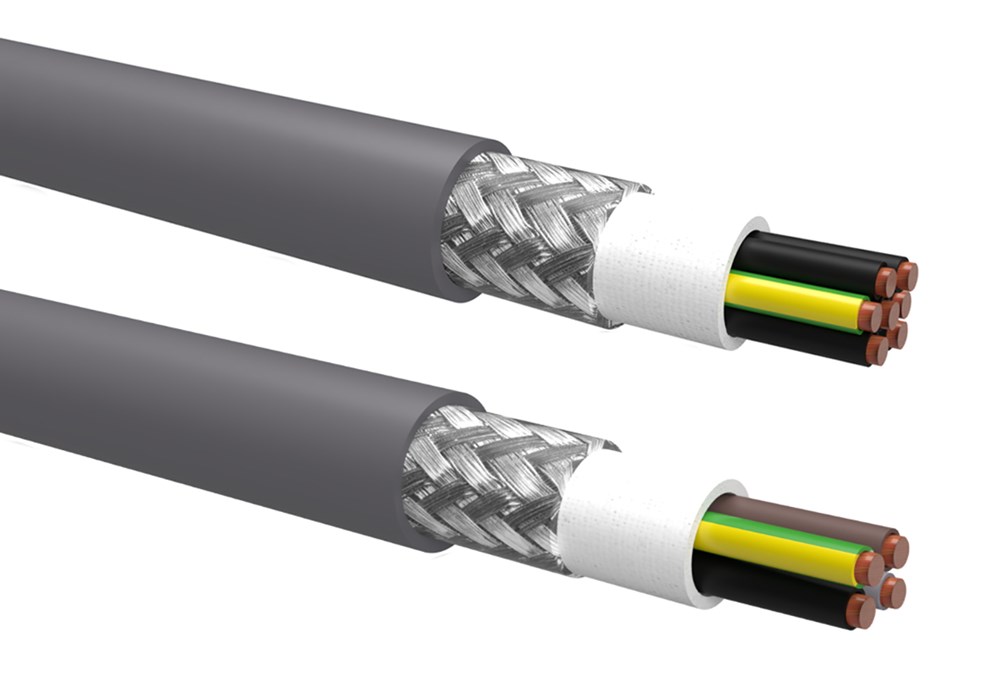

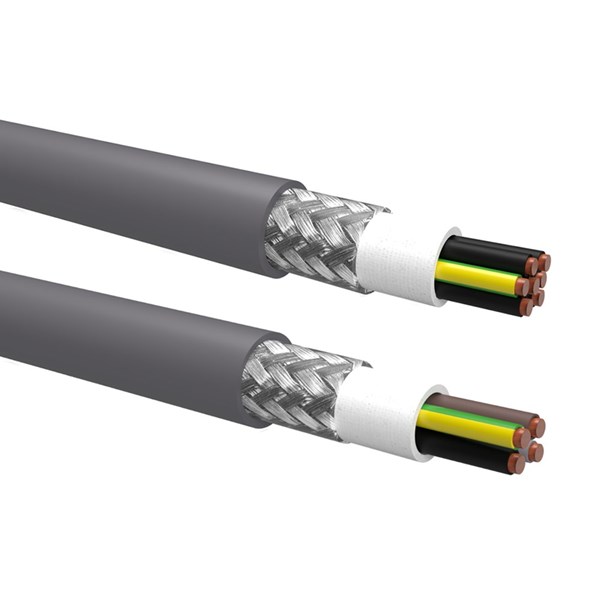

NELCOFLEX-CY - PUR
Den fintrådiga uppbyggnaden i kombination med PUR-manteln ger en mycket elastisk kabel med liten böjradie. Ytterhöljet av polyuretan möjliggör en mycket liten kabelytterdiameter, höga mekaniska påfrestningar kan motstås. Kabeln är nötningssäker, mikrobeständig och flamsäker. Lämplig för användning i kabelkedjor och kontinuerligt rörliga maskiner samt portalrobotar.
Uppbyggnad:
Uppbyggnad Ledare: Blank flertrådig koppar cl.6
Ledarisolation: PELON®2
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Skärm: Fleece och flätad koppartråd
Ledare: Blank flertrådig koppar klass 6.
Ledarisolation: PP
Ledarfärg - PUR: Svart eller vit med vit eller svart
nummermärkning. G=Gröngul skyddsledare. X=Nummermärkt
Ledarfärg - PURWIL: Färgade ledare enl. HD 308
Gröngul skyddsledare
Ledarfärg - Partvinnade: DIN47100
Yttermantel: PUR, PURWIL
Mantelfärg: Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-70mm²
Temp. område: Fast förläggning min/max: -40ºC till +90ºC
Rörlig förläggning min/max: -40ºC till +90ºC
Minsta böjradie: 5 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: DIN EN 60811-404
VDE 0482 del 332-2-2 resp. IEC 60332-2-2
Tillämpade standarder: liknande VDE 0250
Produktegenskaper
- Antal ledare:
- 3 ., 4 ., 20 .
- Ledarisolering:
- PUR (polyuretan)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PUR (polyuretan)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Grå
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -40-90 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 90 °C
- Avskärmning:
- Ja
- Armering/förstärkning:
- Flätning
- Biledare:
- Nej
- Märkspänning:
- 500 V
- Halogenfri:
- Ja, Ja
- Ledarkategori:
- Klass 6 = extra fintrådig
- Färg:
- Grå
- Material isolering:
- Polyuretan (PUR)
- Drifttemperaturområde:
- -40-90 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 111 mm
Visa mer
- Kopplade Artiklar
- Tillbehör
- Relaterade produkter
- Reservdelar
- Produktvideo
- Dokument
- Mått & Dimensioner
- Liknande Alternativ
- Godkännanden
- Egenskaper
- Övrig information
- Information
Kopplade Artiklar
Filtrera ditt resultat
Dölj irrelevanta alternativ
- Totalt: 5
- Totalt: 5
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Mått & Dimensioner
Filtrera ditt resultat
Dölj irrelevanta alternativ
- Totalt: 5
| Produktbeskrivning | Artikelnummer | Ledarens nominella area | MOQ | Ytterdiameter ca | Minsta tillåtna böjradie, stationär tillämpning/permanent installation | Ledardiameter | Enhet | Märkspänning | Tillgänglighet | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PURWIL CY, 3G0.75mm2, GRÅ, EMC, 500V, PUR/PUR, HF, 90C | 020792 | 0.75 mm² | 1 . | m | 500 V |
Ja
|
|
|
||||
| PURWIL CY, 4G0.75mm2, GRÅ, EMC, 500V, PUR/PUR, HF, 90C | 020793 | 0.75 mm² | 100 . | m | 500 V |
Ja
|
|
|
||||
| PURWIL CY, 4G2.5mm2, GRÅ , EMV/EMC, 500V, PUR/PUR, HF, 90C | 020813 | 2.5 mm² | 100 . | m | 500 V |
Ja
|
|
|
||||
| PURWIL CY, 4G6.0mm2, GRÅ , EMV/EMC, 500V, PUR/PUR, HF, 90C | 020816 | 6 mm² | 500 . | m | 500 V |
Ja
|
|
|
||||
| NELCOFLEX-CY, 10x2x0.25mm2, GRÅ, 500V, PUR, HF, 70C DIN 47100 | 040758 | 0.25 mm² | 100 . | 14.8 mm | 111 mm | 0.25 mm | m | 500 V |
Ja
|
|
|
- Totalt: 5
Liknande Alternativ
Godkännanden
Filtrera ditt resultat
Dölj irrelevanta alternativ
- Totalt: 5
| Produktbeskrivning | Artikelnummer | Godkänd enligt SS EN 60204 | Brandspridning och värmeutveckling (EN 13501-6) | Rökutveckling (EN 13501-6) | Brinnande droppar/partiklar (EN 13501-6) | Syrahalt (EN 13501-6) | Halogenfri | Rökfattig (EN 61034-2) | Köldbeständig (enligt EN 60811-504+505+506) | Oljebeständig (EN 60811-404) | Brandspridningsklass | Tillgänglighet | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PURWIL CY, 3G0.75mm2, GRÅ, EMC, 500V, PUR/PUR, HF, 90C | 020792 |
Ja
|
|
|
|||||||||||
| PURWIL CY, 4G0.75mm2, GRÅ, EMC, 500V, PUR/PUR, HF, 90C | 020793 |
Ja
|
|
|
|||||||||||
| PURWIL CY, 4G2.5mm2, GRÅ , EMV/EMC, 500V, PUR/PUR, HF, 90C | 020813 |
Ja
|
|
|
|||||||||||
| PURWIL CY, 4G6.0mm2, GRÅ , EMV/EMC, 500V, PUR/PUR, HF, 90C | 020816 |
Ja
|
|
|
|||||||||||
| NELCOFLEX-CY, 10x2x0.25mm2, GRÅ, 500V, PUR, HF, 70C DIN 47100 | 040758 | Ja | N/A | N/A | N/A | N/A | Ja | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
- Totalt: 5
Egenskaper
Filtrera ditt resultat
Dölj irrelevanta alternativ
- Totalt: 5
| Produktbeskrivning | Artikelnummer | Antal ledare | Ledarisolering | Specifikation ledarisolering | Partmärkning | Skyddsledare | Material yttre mantel | Specifikation material yttre mantel | Färg yttre mantel | Brandspridningsklass | Tillåten omgivningstemperatur under drift utan vibrationer | Ledarmaterial | Tvinnade kärnor | Max. tillåten ledartemperatur | Avskärmning | Armering/förstärkning | Biledare | Märkspänning | Halogenfri | Ledarkategori | Färg | Material isolering | Drifttemperaturområde | Ledarens färg | Ledaryta | Halogenfri | Minsta tillåtna böjradie, stationär tillämpning/permanent installation | Tillgänglighet | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PURWIL CY, 3G0.75mm2, GRÅ, EMC, 500V, PUR/PUR, HF, 90C | 020792 | 3 . | 500 V | Grå | Polyuretan (PUR) | -40-90 °C | Blank | Ja |
Ja
|
|
|
||||||||||||||||||||
| PURWIL CY, 4G0.75mm2, GRÅ, EMC, 500V, PUR/PUR, HF, 90C | 020793 | 4 . | 500 V | Grå | Polyuretan (PUR) | -40-90 °C | Blank | Ja |
Ja
|
|
|
||||||||||||||||||||
| PURWIL CY, 4G2.5mm2, GRÅ , EMV/EMC, 500V, PUR/PUR, HF, 90C | 020813 | 4 . | 500 V | Grå | Polyuretan (PUR) | -40-90 °C | Blank | Ja |
Ja
|
|
|
||||||||||||||||||||
| PURWIL CY, 4G6.0mm2, GRÅ , EMV/EMC, 500V, PUR/PUR, HF, 90C | 020816 | 4 . | 500 V | Grå | Polyuretan (PUR) | -40-90 °C | Blank | Ja |
Ja
|
|
|
||||||||||||||||||||
| NELCOFLEX-CY, 10x2x0.25mm2, GRÅ, 500V, PUR, HF, 70C DIN 47100 | 040758 | 20 . | PUR (polyuretan) | Övrigt | Färg | Nej | PUR (polyuretan) | Övrigt | Grå | Enligt IEC/EN 60332-1-2 | -40-90 °C | Koppar | Nej | 90 °C | Ja | Flätning | Nej | 500 V | Ja | Klass 6 = extra fintrådig | Grå | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja | 111 mm |
Ja
|
|
|
- Totalt: 5
Övrig information
- Totalt: 5
| Produktbeskrivning | Artikelnummer | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PURWIL CY, 3G0.75mm2, GRÅ, EMC, 500V, PUR/PUR, HF, 90C | 020792 | EC003250 - Kraftkabel < 1 kV, för flexibel installation | 7.0 |
|
Kabel - PURWIL-CY - PUR | PURWIL CY, 3G0.75MM2, GRÅ | 020792 |
Ja
|
|
|
|
| PURWIL CY, 4G0.75mm2, GRÅ, EMC, 500V, PUR/PUR, HF, 90C | 020793 | EC003250 - Kraftkabel < 1 kV, för flexibel installation | 7.0 |
|
Kabel - PURWIL-CY - PUR | PURWIL CY, 4G0.75MM2, GRÅ | 020793 |
Ja
|
|
|
|
| PURWIL CY, 4G2.5mm2, GRÅ , EMV/EMC, 500V, PUR/PUR, HF, 90C | 020813 | EC003250 - Kraftkabel < 1 kV, för flexibel installation | 7.0 |
|
Kabel - PURWIL-CY - PUR | PURWIL CY, 4G2.5MM2, GRÅ | 020813 |
Ja
|
|
|
|
| PURWIL CY, 4G6.0mm2, GRÅ , EMV/EMC, 500V, PUR/PUR, HF, 90C | 020816 | EC003250 - Kraftkabel < 1 kV, för flexibel installation | 7.0 |
|
Kabel - PURWIL-CY - PUR | PURWIL CY, 4G6.0MM2, GRÅ | 020816 |
Ja
|
|
|
|
| NELCOFLEX-CY, 10x2x0.25mm2, GRÅ, 500V, PUR, HF, 70C DIN 47100 | 040758 | EC003248 - Kraftkabel < 1 kV, för fast installation | 7.0 |
|
Kabel - Nelcoflex-C, Flerledare | 040758 |
Ja
|
|
|
- Totalt: 5
- Tillbehör
- Relaterade produkter
- Reservdelar
- Produktvideo
- Dokument
- Mått & Dimensioner
- Liknande Alternativ
- Information
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Mått & Dimensioner
Filtrera ditt resultat
Dölj irrelevanta alternativ
- Totalt: 5
| Produktbeskrivning | Artikelnummer | Ledarens nominella area | MOQ | Ytterdiameter ca | Minsta tillåtna böjradie, stationär tillämpning/permanent installation | Ledardiameter | Enhet | Märkspänning | Tillgänglighet | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PURWIL CY, 3G0.75mm2, GRÅ, EMC, 500V, PUR/PUR, HF, 90C | 020792 | 0.75 mm² | 1 . | m | 500 V |
Ja
|
|
|
||||
| PURWIL CY, 4G0.75mm2, GRÅ, EMC, 500V, PUR/PUR, HF, 90C | 020793 | 0.75 mm² | 100 . | m | 500 V |
Ja
|
|
|
||||
| PURWIL CY, 4G2.5mm2, GRÅ , EMV/EMC, 500V, PUR/PUR, HF, 90C | 020813 | 2.5 mm² | 100 . | m | 500 V |
Ja
|
|
|
||||
| PURWIL CY, 4G6.0mm2, GRÅ , EMV/EMC, 500V, PUR/PUR, HF, 90C | 020816 | 6 mm² | 500 . | m | 500 V |
Ja
|
|
|
||||
| NELCOFLEX-CY, 10x2x0.25mm2, GRÅ, 500V, PUR, HF, 70C DIN 47100 | 040758 | 0.25 mm² | 100 . | 14.8 mm | 111 mm | 0.25 mm | m | 500 V |
Ja
|
|
|
- Totalt: 5
