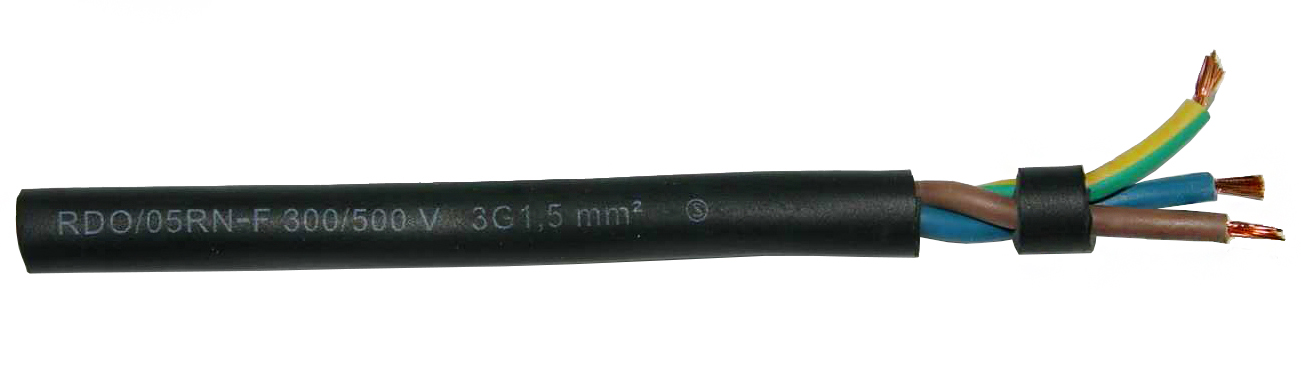

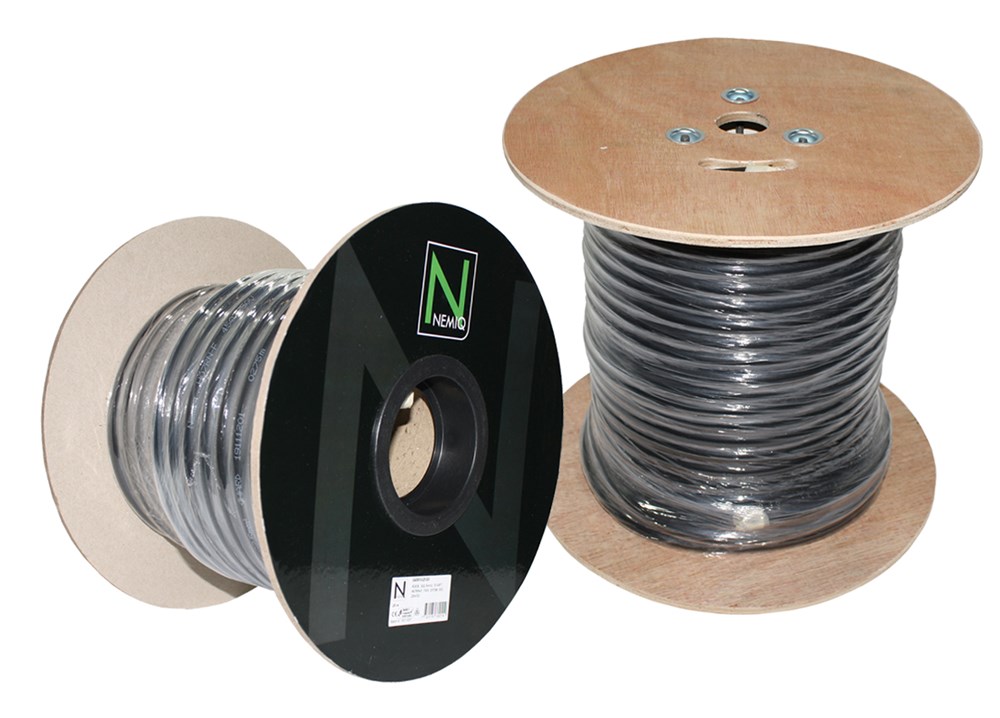

RDOE (H07RN-F) - Trumma

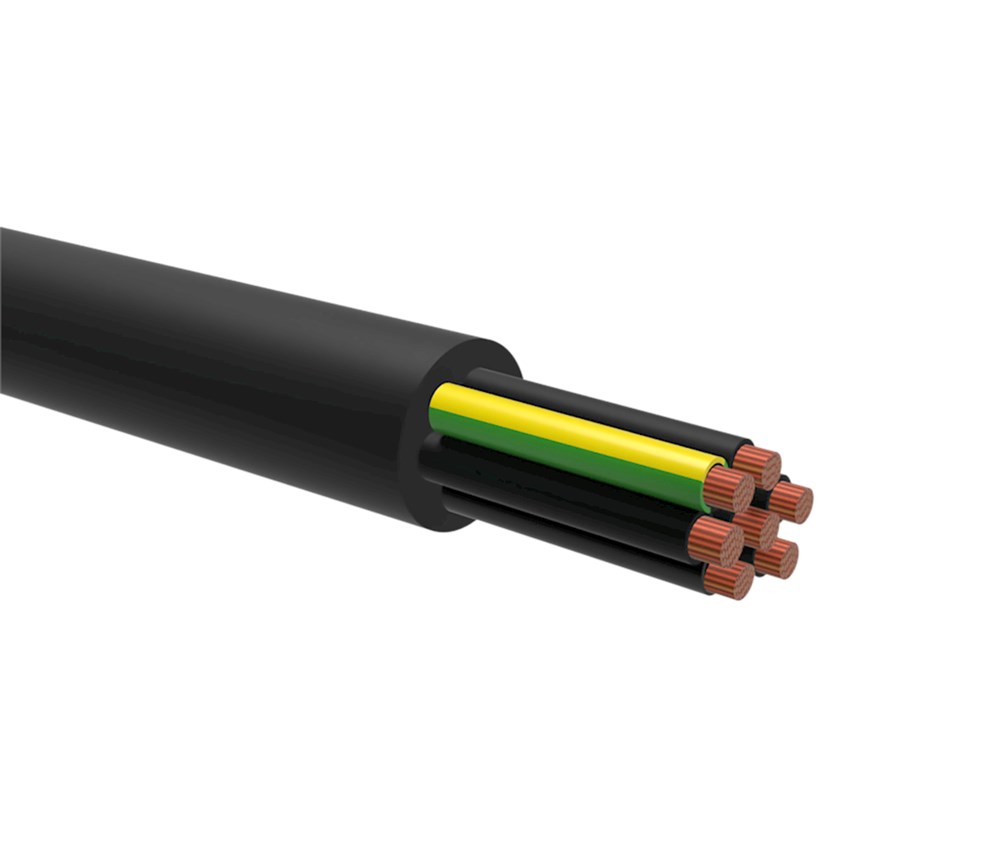

H07RN-F Anslutningskabel av gummi för användning i tung utrustning och jordbruksmaskiner, där höga mekaniska påfrestningar förekommer, i såväl torra som fuktiga utrymmen, både utomhus och i vatten.
Uppbyggnad:
Ledare: Extra mångtrådig koppar enligt IEC 60228 klass 5
Ledarisolation: EPDM-gummi
Mantelfärg: Svart
Tekniska data:
Märkspänning Uo/U: H07RN-F: 450/750V
Provspänning: H07RN-F: 2500V
Kabelarea: RDOE: 1.0 mm² - 6 mm²
Isolationsmotstånd: >1 GOhm x cm
Ledarfärg H07RN-F:
2-ledare: Blå, brun
3-ledare: Grön/gul, blå, brun
4-ledare: Grön/gul, brun, svart, grå
5-ledare: Grön/gul, blå, brun, svart, grå
7-ledare: sv"1", sv"2", sv"3", sv"4", sv"5", sv"6", grön/gul
Temperaturområde: Flexibel -25ºC till +60ºC
Minsta böjradie: Flexibel 6 x kabelns diameter
Produktegenskaper
- Antal ledare/kärnor:
- 3 ., 5 ., 4 ., 7 ., 2 .
- Material kärnisolering:
- Gummi
- Specifikation kärnisolering:
- EPR (etenpropylengummi)
- Partmärkning:
- Färg
- Skyddsledare:
- Ja
- Material yttre mantel:
- Gummi
- Specifikation material yttre mantel:
- CPE/CSP (klorerad/klorsulfonerad polyeten)
- Färg yttre mantel:
- Svart
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-60 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 60 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Biledare:
- Nej
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Dubbelisolerad
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 59.5 mm, 70 mm, 72 mm, 85 mm, 77.5 mm, 65.5 mm, 87.5 mm, 55 mm
Visa mer
Kopplade Artiklar
- Totalt: 12
- Totalt: 12
Dokument
Manualer, Datablad, Ritningar & Specifikationer
CE Declaration of Conformity_RDOE (H07RN-F) Rubber
Mått & Dimensioner
- Totalt: 12
- Totalt: 12
Godkännanden
- Totalt: 12
| Produktbeskrivning | Brandklass (EN13501-6) | Rökutveckling (EN 13501-6) | Brinnande droppar/partiklar (EN 13501-6) | Syrahalt (EN 13501-6) | Halogenfri | Rökfattig (EN 61034-2) | Köldbeständig (enligt EN 60811-504+505+506) | Oljebeständig enligt EN IEC 60811-404 | Brandspridningsklass | Godkänd enligt CE | Godkänd enligt VDE | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RDOE, 3G1.5mm2, SVART, 25m/C2 TRUMMA, H07RN-F, 750V, EPDM, 60C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
|
Ja
|
|
|
| RDOE, 2X1.5mm2, SVART, 100m/P4 TRUMMA, H07RN-F, 750V, EPDM, 60C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
|
Nej
|
|
|
| RDOE, 5G2.5mm2, SVART, H07RN-F, 750V, EPDM, 60C, 100m/P4 | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Nej
|
|
|
||
| RDOE, 3G1.5mm2, SVART, 50m/P4 TRUMMA, H07RN-F, 750V, EPDM, 60C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
|
Ja
|
|
|
| RDOE, 3G1.5mm2, SVART, 100m/P4 TRUMMA, H07RN-F, 750V, EPDM, 60C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
|
Ja
|
|
|
| RDOE, 3G2.5mm2, SVART, 25m/C2 TRUMMA, H07RN-F, 750V, EPDM, 60C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
|
Ja
|
|
|
| RDOE, 3G2.5mm2, SVART, 50m/P4 TRUMMA, H07RN-F, 750V, EPDM, 60C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
|
Ja
|
|
|
| RDOE, 4G1,5mm2, SVART, 50m/P4 TRUMMA, H07RN-F, 750V, EPDM, 60C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
|
Ja
|
|
|
| RDOE, 4G2.5mm2, SVART, 25m/C2 TRUMMA, H07RN-F, 750V, EPDM, 60C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
|
Ja
|
|
|
| RDOE, 5G1.5mm2, SVART, 25m/C2 TRUMMA, H07RN-F, 750V, EPDM, 60C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
|
Ja
|
|
|
| RDOE, 5G2.5mm2, SVART, 25m/C2 TRUMMA, H07RN-F, 750V, EPDM, 60C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
|
Ja
|
|
|
| RDOE, 7G1.5mm2, SVART, 25m/C2 TRUMMA, H07RN-F, 750V, EPDM, 60C | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
|
Nej
|
|
|
- Totalt: 12
Egenskaper
- Totalt: 12
- Totalt: 12
Övrig information
- Totalt: 12
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| RDOE, 3G1.5mm2, SVART, 25m/C2 TRUMMA, H07RN-F, 750V, EPDM, 60C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RDOE | RDOE, 3G1.5MM2, SVART | 040912-25C2 |
Ja
|
|
|
| RDOE, 2X1.5mm2, SVART, 100m/P4 TRUMMA, H07RN-F, 750V, EPDM, 60C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RDOE | RDOE, 2X1.5MM2, SVART | 040910-100P4 |
Nej
|
|
|
| RDOE, 5G2.5mm2, SVART, H07RN-F, 750V, EPDM, 60C, 100m/P4 | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 | Kabel - RDOE | 040919-100 |
Nej
|
|
|
||
| RDOE, 3G1.5mm2, SVART, 50m/P4 TRUMMA, H07RN-F, 750V, EPDM, 60C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RDOE | RDOE, 3G1.5MM2, SVART | 040912-50P4 |
Ja
|
|
|
| RDOE, 3G1.5mm2, SVART, 100m/P4 TRUMMA, H07RN-F, 750V, EPDM, 60C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RDOE | RDOE, 3G1.5MM2, SVART | 040912-100P4 |
Ja
|
|
|
| RDOE, 3G2.5mm2, SVART, 25m/C2 TRUMMA, H07RN-F, 750V, EPDM, 60C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RDOE | RDOE, 3G2.5MM2, SVART | 040913-25C2 |
Ja
|
|
|
| RDOE, 3G2.5mm2, SVART, 50m/P4 TRUMMA, H07RN-F, 750V, EPDM, 60C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RDOE | RDOE, 3G2.5MM2, SVART | 040913-50P4 |
Ja
|
|
|
| RDOE, 4G1,5mm2, SVART, 50m/P4 TRUMMA, H07RN-F, 750V, EPDM, 60C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RDOE | RDOE, 4G1,5MM2, SVART | 040914-50P4 |
Ja
|
|
|
| RDOE, 4G2.5mm2, SVART, 25m/C2 TRUMMA, H07RN-F, 750V, EPDM, 60C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RDOE | RDOE, 4G2.5MM2, SVART | 040915-25C2 |
Ja
|
|
|
| RDOE, 5G1.5mm2, SVART, 25m/C2 TRUMMA, H07RN-F, 750V, EPDM, 60C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RDOE | RDOE, 5G1.5MM2, SVART | 040918-25C2 |
Ja
|
|
|
| RDOE, 5G2.5mm2, SVART, 25m/C2 TRUMMA, H07RN-F, 750V, EPDM, 60C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RDOE | RDOE, 5G2.5MM2, SVART | 040919-25C2 |
Ja
|
|
|
| RDOE, 7G1.5mm2, SVART, 25m/C2 TRUMMA, H07RN-F, 750V, EPDM, 60C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RDOE | 040922-25C2 |
Nej
|
|
|
