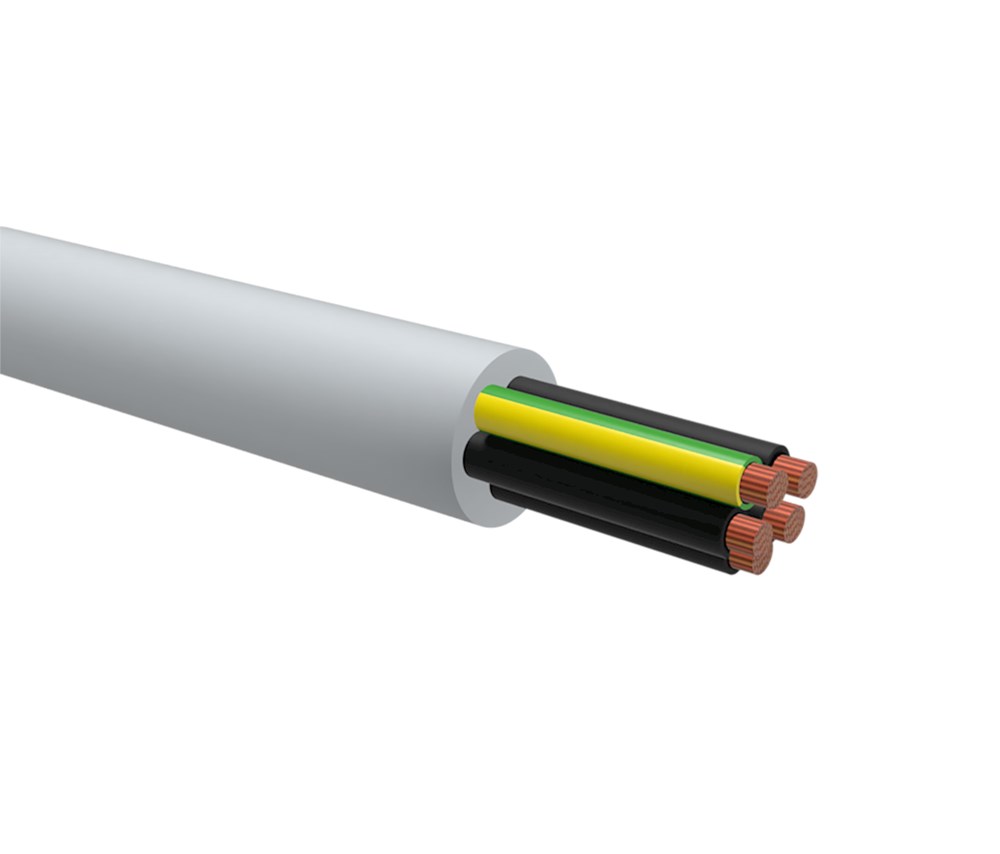

MULTINORM-Y
HAR/UL-CSA styrkablar är särskilt lämpliga för exportinriktad tillverkning av maskiner, anläggningar och utrustning; på grund av de internationella godkännandena kan dessa styrkablar nästan användas över hela världen. De installeras i torra och fuktiga rum med medelstor mekanisk påfrestning och som anslutningskablar för statiska och icke-kontinuerliga böjningsapplikationer. Dessa kablar är dessutom extremt flexibla och används därför för värme- och kylinstallationer men inte utomhus eller för direkt nedgrävning.
Produkten motsvarar direktivet 2014/35/EU (lågspänningsdirektivet).
Uppbyggnad
Ledare: Blank flertrådig koppar class 5
Ledarisolation: Pvc
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Yttermantel: Pvc
Mantelfärg: Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-70mm²
Temp. område: Fast förläggning min/max: 5ºC till +70ºC
Temp. område: UL+CSA: 5ºC till +90ºC
Isolationsmotstånd: > 20 MΩ x km
Minsta böjradie: 12,5 x kabelns diameter
Godkännanden:
Cpr klass: Eca
Självsläckande och flamskyddsmedel enl. till IEC
60332-1; VW1; CSA FT1
Standard EN 50525-2-51 / VDE 0285-525-2-51; UL style
2517/2587 och CSA C22.2 nr. 210.2-M90 AWM I A/B II
A/B
Standard EN 50525-2-51 / VDE 0285-525-2-51; UL stil
2517/2587 och CSA C22.2 nr. 210.2-M90 AWM I A/B II
A/B
Godkännande: HAR: 300/500 V - 70 ° C | UL / CSA 600 V - 90 ° C
Produktegenskaper
- Antal ledare/kärnor:
- 5 ., 3 .
- Material kärnisolering:
- PVC (polyvinylklorid)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Siffror
- Skyddsledare:
- Ja
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70 °C
- Skärm:
- Nej
- Skyddsbarriär:
- N/A
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 500 V
- Halogenfri:
- Nej, Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Färg:
- Grå
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -40-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 32.4 mm, 33.2 mm, 40.4 mm
Visa mer
Kopplade Artiklar
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Mått & Dimensioner
- Totalt: 3
| Produktbeskrivning | Nominell area ledare | MOQ | Ytterdiameter (ca) | Minsta tillåtna böjradie, stationär tillämpning/permanent installation | Diameter ledare | Enhet | Märkspänning | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|
| MULTINORM-Y, 5G0.75mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | 0.75 mm² | 500 . | 8.1 mm | 32.4 mm | 0.75 mm | m | 500 V |
Nej
|
|
|
| MULTINORM-Y, 3G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | 1.5 mm² | 500 . | 8.3 mm | 33.2 mm | 1.5 mm | m | 500 V |
Nej
|
|
|
| MULTINORM-Y, 5G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | 1.5 mm² | 500 . | 10.1 mm | 40.4 mm | 1.5 mm | m | 500 V |
Nej
|
|
|
- Totalt: 3
Liknande Alternativ
Godkännanden
- Totalt: 3
| Produktbeskrivning | Godkänd enligt HAR | Brandklass (EN13501-6) | Rökutveckling (EN 13501-6) | Brinnande droppar/partiklar (EN 13501-6) | Syrahalt (EN 13501-6) | Halogenfri | Rökfattig (EN 61034-2) | Köldbeständig (enligt EN 60811-504+505+506) | Oljebeständig enligt EN IEC 60811-404 | Godkänd enligt CSA | Godkänd enligt UL | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MULTINORM-Y, 5G0.75mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej |
|
|
Nej
|
|
|
| MULTINORM-Y, 3G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej |
|
|
Nej
|
|
|
| MULTINORM-Y, 5G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej |
|
|
Nej
|
|
|
- Totalt: 3
Egenskaper
- Totalt: 3
| Produktbeskrivning | Antal ledare/kärnor | Material kärnisolering | Specifikation kärnisolering | Partmärkning | Skyddsledare | Material yttre mantel | Specifikation material yttre mantel | Färg yttre mantel | Tillåten omgivningstemperatur under drift utan vibrationer | Material ledare | Tvinnade kärnor | Max. tillåten ledartemperatur | Skärm | Skyddsbarriär | Armering/Förstärkning | Isoleringsbevarande | Biledare | Märkspänning | Halogenfri | Kategori ledare | Färg | Material isolering | Drifttemperaturområde | Ledarens färg | Ledaryta | Halogenfri | Minsta tillåtna böjradie, stationär tillämpning/permanent installation | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MULTINORM-Y, 5G0.75mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | 5 . | PVC (polyvinylklorid) | Övrigt | Siffror | Ja | PVC (polyvinylklorid) | Övrigt | Övrigt | -30-70 °C | Koppar | Nej | 70 °C | Nej | N/A | Ingen | N/A | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | PVC (polyvinylklorid) | -40-70 °C | Flera | Blank | Nej | 32.4 mm |
Nej
|
|
|
| MULTINORM-Y, 3G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | 3 . | PVC (polyvinylklorid) | Övrigt | Siffror | Ja | PVC (polyvinylklorid) | Övrigt | Övrigt | -30-70 °C | Koppar | Nej | 70 °C | Nej | N/A | Ingen | N/A | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | PVC (polyvinylklorid) | -40-70 °C | Flera | Blank | Nej | 33.2 mm |
Nej
|
|
|
| MULTINORM-Y, 5G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | 5 . | PVC (polyvinylklorid) | Övrigt | Siffror | Ja | PVC (polyvinylklorid) | Övrigt | Övrigt | -30-70 °C | Koppar | Nej | 70 °C | Nej | N/A | Ingen | N/A | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | PVC (polyvinylklorid) | -40-70 °C | Flera | Blank | Nej | 40.4 mm |
Nej
|
|
|
- Totalt: 3
Övrig information
- Totalt: 3
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| MULTINORM-Y, 5G0.75mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Multinorm-Y | ÖLFLEX 150 | 10175406 |
Nej
|
|
|
| MULTINORM-Y, 3G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Multinorm-Y | ÖLFLEX 150 | 10175906 |
Nej
|
|
|
| MULTINORM-Y, 5G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Multinorm-Y | ÖLFLEX 150 | 10176106 |
Nej
|
|
|
- Totalt: 3
