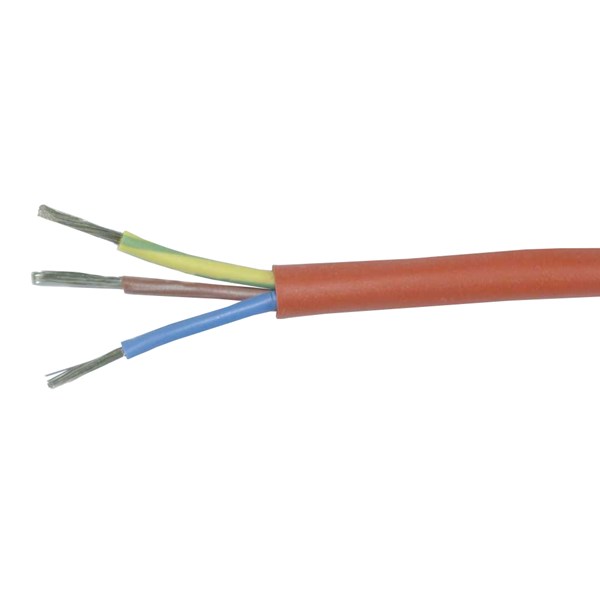

SIHF, Silikonkabel
Silikon-mantlade flerledarkablar erbjuder elingenjörer och elektriker ett fantastiskt utbud av alternativ.
Perfekt för höga eller låga temperaturer kommer dessa kablar fungera utmärkt mellan -50ºC och 180ºC.
Vid brand producerar de minimal rök och kan användas till installataion i offentliga byggnader.
Uppbyggnad
Ledare: Fintrådig ledare av förtent koppar.
Ledarisolering: Silikonbas.
Ledarisolation: Ledarna färgmärkta tvinnade i lager.
Yttermantel: Silikonbas.
Mantelfärg: Röd-Brun.
Flamhämmande.
Tekniska data:
Driftspänning: 300/500 V
Provspänning: 2000 V
Temperaturområde: -50ºC till +180ºC
Minsta böjradie:
Flexibel: 12 x kabeldiametern
Fast: 4 x kabeldiametern
Godkännanden, Flambeständighet VDE 0295.VDE 0293.VDE 0293-308IEC 60332-1-2 (F2)
Produktegenskaper
- Antal ledare/kärnor:
- 4 ., 2 ., 3 ., 5 ., 7 .
- Material kärnisolering:
- Gummi
- Specifikation kärnisolering:
- SI (silikongummi)
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- Gummi
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Röd
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -60-180 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 180 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Ingen
- Biledare:
- Nej
- Märkspänning:
- 500 V
- Halogenfri:
- Nej, Ja, Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Färg:
- Brun/Röd
- Material isolering:
- Silikon
- Drifttemperaturområde:
- -50-180 °C
- Ledarens färg:
- Röd, Flera
- Ledaryta:
- Förtent
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 88 mm, 77.6 mm, 25.6 mm, 27.2 mm, 34 mm, 36.8 mm, 30.4 mm, 32 mm, 35.2 mm, 38.4 mm, 41.6 mm, 42.4 mm, 58.8 mm, 50.4 mm, 28 mm
Visa mer
Kopplade Artiklar
- Totalt: 15
- Totalt: 15
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
Conflict Minerals Reporting Template Version 6.31_Approved
Mått & Dimensioner
- Totalt: 15
| Produktbeskrivning | Nominell area ledare | MOQ | Ytterdiameter (ca) | Minsta tillåtna böjradie, stationär tillämpning/permanent installation | Diameter ledare | Enhet | Märkspänning | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|
| SIHF, 4G10.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | 10 mm² | 500 . | 19.4 mm | 77.6 mm | 10 mm | m | 500 V |
Nej
|
|
|
| SIHF, 3G0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | 0.75 mm² | 500 . | 6.8 mm | 27.2 mm | 0.75 mm | m | 500 V |
Ja
|
|
|
| SIHF, 5G0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | 0.75 mm² | 100 . | 8.5 mm | 34 mm | 0.75 mm | m | 500 V |
Ja
|
|
|
| SIHF, 7G0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | 0.75 mm² | 100 . | 9.2 mm | 36.8 mm | 0.75 mm | m | 500 V |
Nej
|
|
|
| SIHF, 2x1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | 1.5 mm² | 500 . | 7.6 mm | 30.4 mm | 1.5 mm | m | 500 V |
Nej
|
|
|
| SIHF, 3G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | 1.5 mm² | 500 . | 8 mm | 32 mm | 1.5 mm | m | 500 V |
Ja
|
|
|
| SIHF, 4G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | 1.5 mm² | 500 . | 8.8 mm | 35.2 mm | 1.5 mm | m | 500 V |
Nej
|
|
|
| SIHF, 5G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | 1.5 mm² | 100 . | 9.6 mm | 38.4 mm | 1.5 mm | m | 500 V |
Nej
|
|
|
| SIHF, 7G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | 1.5 mm² | 100 . | 10.4 mm | 41.6 mm | 1.5 mm | m | 500 V |
Nej
|
|
|
| SIHF, 4G2.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | 2.5 mm² | 500 . | 10.6 mm | 42.4 mm | 2.5 mm | m | 500 V |
Nej
|
|
|
| SIHF, 4G6.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | 6 mm² | 500 . | 14.7 mm | 58.8 mm | 6 mm | m | 500 V |
Nej
|
|
|
| SIHF, 4G4.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | 4 mm² | 500 . | 12.6 mm | 50.4 mm | 4 mm | m | 500 V |
Nej
|
|
|
| SIHF, 2x0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | 0.75 mm² | 100 . | 6.4 mm | 25.6 mm | 0.75 mm | m | 500 V |
Ja
|
|
|
| SIHF, 4G16.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | 16 mm² | 500 . | 22 mm | 88 mm | 16 mm | m | 500 V |
Nej
|
|
|
| SIHF, 3G1.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | 1 mm² | 500 . | 7 mm | 28 mm | 1 mm | m | 500 V |
Nej
|
|
|
- Totalt: 15
Liknande Alternativ
Godkännanden
- Totalt: 15
| Produktbeskrivning | Godkänd enligt IEC 60332-1-2 (F2) | Godkänd enligt VDE 0293 | Godkänd enligt VDE 0293-308 | Godkänd enligt VDE 0295 | Brandklass (EN13501-6) | Rökutveckling (EN 13501-6) | Brinnande droppar/partiklar (EN 13501-6) | Syrahalt (EN 13501-6) | Halogenfri | Rökfattig (EN 61034-2) | Köldbeständig (enligt EN 60811-504+505+506) | Oljebeständig enligt EN IEC 60811-404 | Brandspridningsklass | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SIHF, 4G10.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Nej
|
|
|
| SIHF, 3G0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Ja | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| SIHF, 5G0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Ja | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| SIHF, 7G0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Ja | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Nej
|
|
|
| SIHF, 2x1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Ja | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Nej
|
|
|
| SIHF, 3G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Ja | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| SIHF, 4G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Ja | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Nej
|
|
|
| SIHF, 5G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Ja | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Nej
|
|
|
| SIHF, 7G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Ja | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Nej
|
|
|
| SIHF, 4G2.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Ja | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Nej
|
|
|
| SIHF, 4G6.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Ja | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Nej
|
|
|
| SIHF, 4G4.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Ja | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Nej
|
|
|
| SIHF, 2x0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Ja | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| SIHF, 4G16.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Nej
|
|
|
| SIHF, 3G1.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | Ja | Ja | Ja | Ja | N/A | N/A | N/A | N/A | Ja | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Nej
|
|
|
- Totalt: 15
Egenskaper
- Totalt: 15
| Produktbeskrivning | Antal ledare/kärnor | Material kärnisolering | Specifikation kärnisolering | Partmärkning | Skyddsledare | Material yttre mantel | Specifikation material yttre mantel | Färg yttre mantel | Brandspridningsklass | Tillåten omgivningstemperatur under drift utan vibrationer | Material ledare | Tvinnade kärnor | Max. tillåten ledartemperatur | Skärm | Armering/Förstärkning | Biledare | Märkspänning | Halogenfri | Kategori ledare | Färg | Material isolering | Drifttemperaturområde | Ledarens färg | Ledaryta | Halogenfri | Minsta tillåtna böjradie, stationär tillämpning/permanent installation | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SIHF, 4G10.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | 4 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Nej | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Flera | Förtent | Nej | 77.6 mm |
Nej
|
|
|
| SIHF, 3G0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | 3 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Ja | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Röd | Förtent | Nej | 27.2 mm |
Ja
|
|
|
| SIHF, 5G0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | 5 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Ja | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Röd | Förtent | Nej | 34 mm |
Ja
|
|
|
| SIHF, 7G0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | 7 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Ja | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Röd | Förtent | Nej | 36.8 mm |
Nej
|
|
|
| SIHF, 2x1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | 2 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Ja | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Röd | Förtent | Nej | 30.4 mm |
Nej
|
|
|
| SIHF, 3G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | 3 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Ja | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Röd | Förtent | Nej | 32 mm |
Ja
|
|
|
| SIHF, 4G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | 4 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Ja | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Röd | Förtent | Nej | 35.2 mm |
Nej
|
|
|
| SIHF, 5G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | 5 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Ja | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Röd | Förtent | Nej | 38.4 mm |
Nej
|
|
|
| SIHF, 7G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | 7 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Ja | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Röd | Förtent | Nej | 41.6 mm |
Nej
|
|
|
| SIHF, 4G2.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | 4 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Ja | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Röd | Förtent | Nej | 42.4 mm |
Nej
|
|
|
| SIHF, 4G6.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | 4 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Ja | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Röd | Förtent | Nej | 58.8 mm |
Nej
|
|
|
| SIHF, 4G4.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | 4 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Ja | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Röd | Förtent | Nej | 50.4 mm |
Nej
|
|
|
| SIHF, 2x0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | 2 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Ja | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Röd | Förtent | Nej | 25.6 mm |
Ja
|
|
|
| SIHF, 4G16.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | 4 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Nej | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Flera | Förtent | Nej | 88 mm |
Nej
|
|
|
| SIHF, 3G1.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | 3 . | Gummi | SI (silikongummi) | Färg | Nej | Gummi | Övrigt | Röd | Enligt IEC/EN 60332-1-2 | -60-180 °C | Koppar | Nej | 180 °C | Nej | Ingen | Nej | 500 V | Ja | Klass 5 = Fintrådig | Brun/Röd | Silikon | -50-180 °C | Röd | Förtent | Nej | 28 mm |
Nej
|
|
|
- Totalt: 15
Övrig information
- Totalt: 15
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|
| SIHF, 4G10.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050449 |
Nej
|
|
|
| SIHF, 3G0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050501 |
Ja
|
|
|
| SIHF, 5G0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050503 |
Ja
|
|
|
| SIHF, 7G0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050504 |
Nej
|
|
|
| SIHF, 2x1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050510 |
Nej
|
|
|
| SIHF, 3G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050511 |
Ja
|
|
|
| SIHF, 4G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050512 |
Nej
|
|
|
| SIHF, 5G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050513 |
Nej
|
|
|
| SIHF, 7G1.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050514 |
Nej
|
|
|
| SIHF, 4G2.5mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050520 |
Nej
|
|
|
| SIHF, 4G6.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050529 |
Nej
|
|
|
| SIHF, 4G4.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050531 |
Nej
|
|
|
| SIHF, 2x0.75mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050500 |
Ja
|
|
|
| SIHF, 4G16.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050448 |
Nej
|
|
|
| SIHF, 3G1.0mm2, BRUN/RÖD, 500V, SILIKON, 180C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - SHIF | 050541 |
Nej
|
|
|
- Totalt: 15
