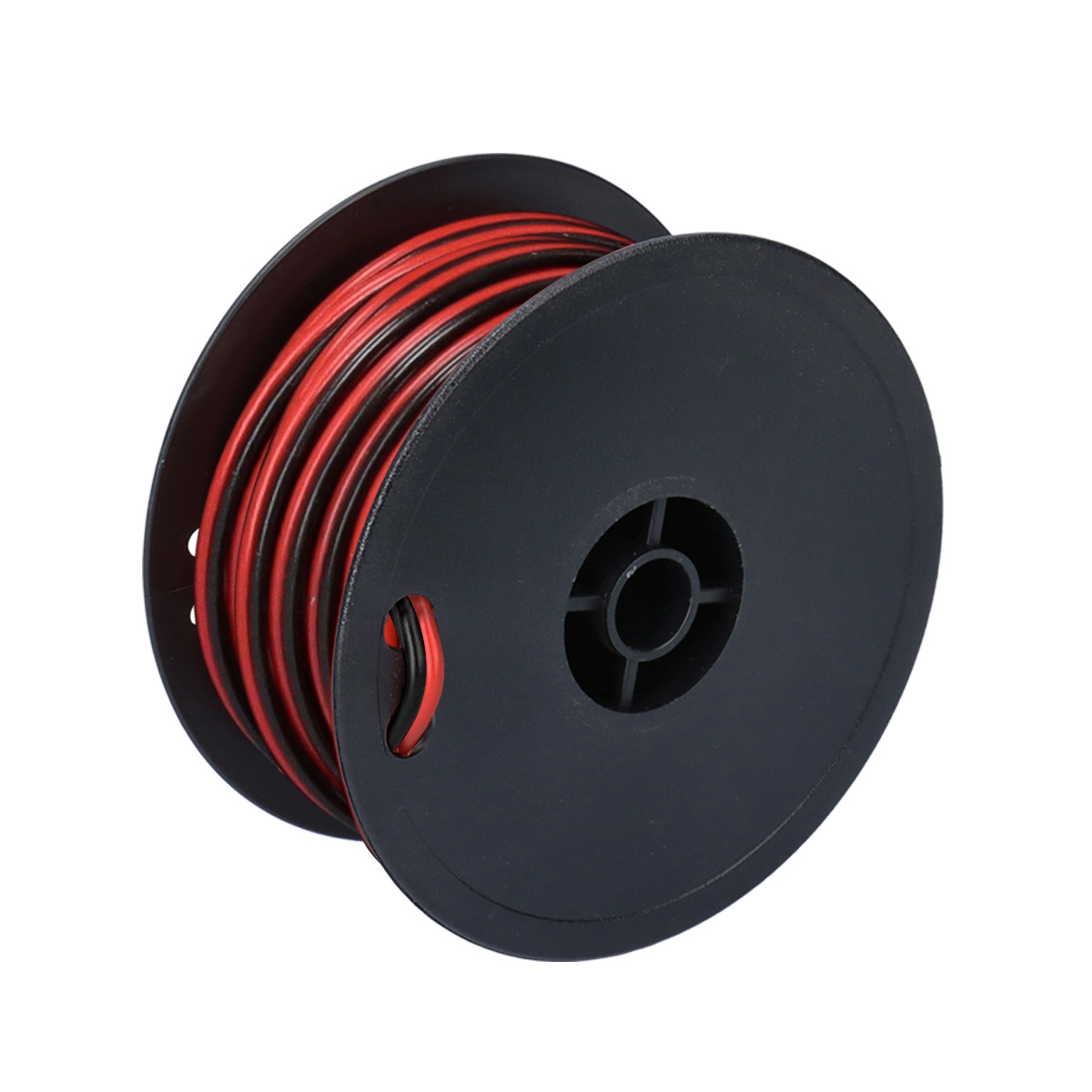

RKUB Förtent Flerledare - Mini-bobiner
Anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd):
Bobin B1: 90mm x 11mm x 42mm
Bobin B2: 130mm x 56mm x 59mm
Uppbyggnad
Ledare: Förtent flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
Produktegenskaper
- Antal ledare/kärnor:
- 2 .
- Material kärnisolering:
- PVC (polyvinylklorid)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70 °C
- Skärm:
- Nej
- Skyddsbarriär:
- N/A
- Armering/Förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 60 V
- Halogenfri:
- Nej
- Kategori ledare:
- Klass 5 = Fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Röd/Svart
- Drifttemperaturområde:
- -25-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Förtent
- Förpackning:
- Bobin B1, Bobin B4
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 22.8 mm, 26 mm, 31.2 mm, 36 mm
Visa mer
Kopplade Artiklar
- Totalt: 4
- Totalt: 4
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
CE Declaration of Conformity_RKKB, RKXB, RKUB, R2G4
Conflict Minerals Reporting Template Version 6.31_Approved
Mått & Dimensioner
- Totalt: 4
| Produktbeskrivning | Nominell area ledare | MOQ | Ytterdiameter (ca) | Minsta tillåtna böjradie, stationär tillämpning/permanent installation | Diameter ledare | Enhet | Märkspänning | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|
| RKUB, 2x1.5mm2, RÖD/SVART, BOBIN B1, 60V, PVC, FT, 70C, 10M/RLE | 1.5 mm² | 1 . | 5.7 mm | 22.8 mm | 1.5 mm | rle | 60 V |
Ja
|
|
|
| RKUB, 2x2.5mm2, RÖD/SVART, BOBIN B1, 60V, PVC, FT, 70C, 8M/RLE | 2.5 mm² | 1 . | 6.5 mm | 26 mm | 2.5 mm | rle | 60 V |
Ja
|
|
|
| RKUB, 2x4.0mm2, RÖD/SVART, BOBIN B2, 60V, PVC, FT, 70C, 5M/RLE | 4 mm² | 1 . | 7.8 mm | 31.2 mm | 4 mm | rle | 60 V |
Ja
|
|
|
| RKUB, 2x6.0mm2, RÖD/SVART, BOBIN B2, 60V, PVC, FT, 70C, 4M/RLE | 6 mm² | 1 . | 9 mm | 36 mm | 6 mm | rle | 60 V |
Ja
|
|
|
- Totalt: 4
Liknande Alternativ
Godkännanden
- Totalt: 4
| Produktbeskrivning | Brandklass (EN13501-6) | Rökutveckling (EN 13501-6) | Brinnande droppar/partiklar (EN 13501-6) | Syrahalt (EN 13501-6) | Halogenfri | Rökfattig (EN 61034-2) | Köldbeständig (enligt EN 60811-504+505+506) | Oljebeständig enligt EN IEC 60811-404 | Brandspridningsklass | Godkänd enligt CE | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RKUB, 2x1.5mm2, RÖD/SVART, BOBIN B1, 60V, PVC, FT, 70C, 10M/RLE | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
Ja
|
|
|
| RKUB, 2x2.5mm2, RÖD/SVART, BOBIN B1, 60V, PVC, FT, 70C, 8M/RLE | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
Ja
|
|
|
| RKUB, 2x4.0mm2, RÖD/SVART, BOBIN B2, 60V, PVC, FT, 70C, 5M/RLE | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
Ja
|
|
|
| RKUB, 2x6.0mm2, RÖD/SVART, BOBIN B2, 60V, PVC, FT, 70C, 4M/RLE | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
|
Ja
|
|
|
- Totalt: 4
Egenskaper
- Totalt: 4
| Produktbeskrivning | Antal ledare/kärnor | Material kärnisolering | Specifikation kärnisolering | Partmärkning | Skyddsledare | Material yttre mantel | Specifikation material yttre mantel | Färg yttre mantel | Brandspridningsklass | Tillåten omgivningstemperatur under drift utan vibrationer | Material ledare | Tvinnade kärnor | Max. tillåten ledartemperatur | Skärm | Skyddsbarriär | Armering/Förstärkning | Isoleringsbevarande | Biledare | Märkspänning | Halogenfri | Kategori ledare | Enkelisolerad/Dubbelisolerad | Färg | Drifttemperaturområde | Ledarens färg | Ledaryta | Förpackning | Minsta tillåtna böjradie, stationär tillämpning/permanent installation | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RKUB, 2x1.5mm2, RÖD/SVART, BOBIN B1, 60V, PVC, FT, 70C, 10M/RLE | 2 . | PVC (polyvinylklorid) | Övrigt | Färg | Nej | PVC (polyvinylklorid) | Övrigt | Övrigt | Enligt IEC/EN 60332-1-2 | -30-70 °C | Koppar | Nej | 70 °C | Nej | N/A | Ingen | N/A | Nej | 60 V | Nej | Klass 5 = Fintrådig | Enkelisolerad | Röd/Svart | -25-70 °C | Flera | Förtent | Bobin B1 | 22.8 mm |
Ja
|
|
|
| RKUB, 2x2.5mm2, RÖD/SVART, BOBIN B1, 60V, PVC, FT, 70C, 8M/RLE | 2 . | PVC (polyvinylklorid) | Övrigt | Färg | Nej | PVC (polyvinylklorid) | Övrigt | Övrigt | Enligt IEC/EN 60332-1-2 | -30-70 °C | Koppar | Nej | 70 °C | Nej | N/A | Ingen | N/A | Nej | 60 V | Nej | Klass 5 = Fintrådig | Enkelisolerad | Röd/Svart | -25-70 °C | Flera | Förtent | Bobin B1 | 26 mm |
Ja
|
|
|
| RKUB, 2x4.0mm2, RÖD/SVART, BOBIN B2, 60V, PVC, FT, 70C, 5M/RLE | 2 . | PVC (polyvinylklorid) | Övrigt | Färg | Nej | PVC (polyvinylklorid) | Övrigt | Övrigt | Enligt IEC/EN 60332-1-2 | -30-70 °C | Koppar | Nej | 70 °C | Nej | N/A | Ingen | N/A | Nej | 60 V | Nej | Klass 5 = Fintrådig | Enkelisolerad | Röd/Svart | -25-70 °C | Flera | Förtent | Bobin B4 | 31.2 mm |
Ja
|
|
|
| RKUB, 2x6.0mm2, RÖD/SVART, BOBIN B2, 60V, PVC, FT, 70C, 4M/RLE | 2 . | PVC (polyvinylklorid) | Övrigt | Färg | Nej | PVC (polyvinylklorid) | Övrigt | Övrigt | Enligt IEC/EN 60332-1-2 | -30-70 °C | Koppar | Nej | 70 °C | Nej | N/A | Ingen | N/A | Nej | 60 V | Nej | Klass 5 = Fintrådig | Enkelisolerad | Röd/Svart | -25-70 °C | Flera | Förtent | Bobin B4 | 36 mm |
Ja
|
|
|
- Totalt: 4
Övrig information
- Totalt: 4
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|
| RKUB, 2x1.5mm2, RÖD/SVART, BOBIN B1, 60V, PVC, FT, 70C, 10M/RLE | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RKUB, Flerledare, Förtent | 050576-10FT |
Ja
|
|
|
| RKUB, 2x2.5mm2, RÖD/SVART, BOBIN B1, 60V, PVC, FT, 70C, 8M/RLE | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RKUB, Flerledare, Förtent | 050581-8FT |
Ja
|
|
|
| RKUB, 2x4.0mm2, RÖD/SVART, BOBIN B2, 60V, PVC, FT, 70C, 5M/RLE | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RKUB, Flerledare, Förtent | 050591-5FT |
Ja
|
|
|
| RKUB, 2x6.0mm2, RÖD/SVART, BOBIN B2, 60V, PVC, FT, 70C, 4M/RLE | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RKUB, Flerledare, Förtent | 050595-4FT |
Ja
|
|
|
- Totalt: 4
