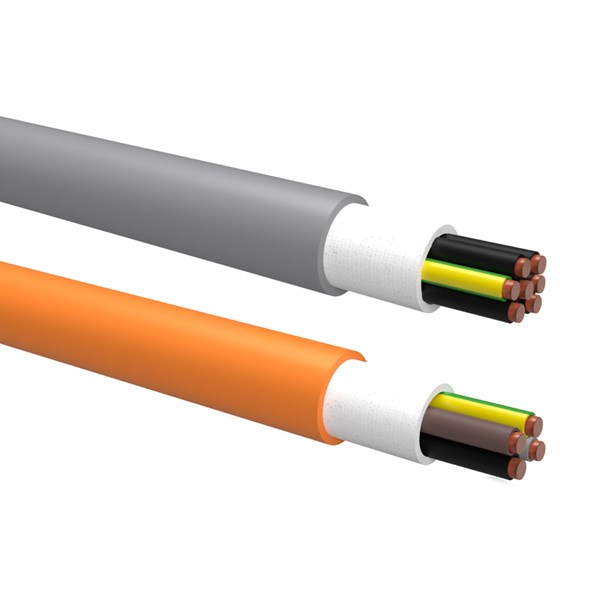

NELCOFLEX - PUR
Den fintrådiga uppbyggnaden i kombination med PUR-manteln ger en mycket elastisk kabel med liten böjradie. Ytterhöljet av polyuretan möjliggör en mycket liten kabelytterdiameter, höga mekaniska påfrestningar kan motstås. Kabeln är nötningssäker, mikrobeständig och flamsäker. Lämplig för användning i kabelkedjor och kontinuerligt rörliga maskiner samt
portalrobotar.
Uppbyggnad:
Ledare: Blank flertrådig koppar klass 6.
Ledarisolation: PP
Yttermantel: PUR, PURWIL
Mantelfärg: Grå, Orange
Ledarfärg - PUR: Svart med vit eller svart nummermärkning.
Ledarfärg - PURWIL: Färgade ledare enl. HD 308
Gröngul skyddsledare.
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm² -70mm²
Temp. område: Fast förläggning min/max: -40ºC till +90ºC
Rörlig förläggning min/max: -40ºC till +90ºC
Minsta böjradie: 5 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: DIN EN 60811-404
VDE 0482 del 332-2-2 resp. IEC 60332-2-2
Tillämpade standarder: liknande VDE 0250
Produktegenskaper
- Antal ledare/kärnor:
- 5 ., 2 ., 18 ., 7 ., 25 ., 4 ., 3 .
- Material kärnisolering:
- Gummi, PUR (polyuretan)
- Specifikation kärnisolering:
- Övrigt
- Partmärkning:
- Färg, Siffror
- Skyddsledare:
- Ja, Nej
- Material yttre mantel:
- PUR (polyuretan)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Grå, Orange
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -40-90 °C
- Material ledare:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 90 °C, 60 °C
- Skärm:
- Nej
- Armering/Förstärkning:
- Fläta/Flätning, Ingen
- Biledare:
- Nej
- Märkspänning:
- 500 V
- Halogenfri:
- Nej, Ja
- Kategori ledare:
- Klass 5 = Fintrådig
- Färg:
- Orange, Grå
- Material isolering:
- Polyuretan (PUR)
- Drifttemperaturområde:
- -40-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 36.5 mm, 33 mm, 59 mm, 46 mm, 64 mm, 78.5 mm, 47.5 mm, 66.5 mm, 48 mm, 83 mm, 97 mm, 27.5 mm, 33.5 mm
Visa mer
Kopplade Artiklar
- Totalt: 14
- Totalt: 14
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Mått & Dimensioner
- Totalt: 14
| Produktbeskrivning | Nominell area ledare | MOQ | Ytterdiameter (ca) | Minsta tillåtna böjradie, stationär tillämpning/permanent installation | Diameter ledare | Enhet | Märkspänning | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|
| NELCOFLEX-Y, 5G0.75mm2, ORANGE, GUMMILEDARE, 500V, PUR, HF, 70C | 0.75 mm² | 100 . | 7.3 mm | 36.5 mm | 0.75 mm | m | 500 V |
Ja
|
|
|
| NELCOFLEX-Y, 2x1.0mm2, ORANGE, UGG, GUMMILEDARE, 500V, PUR, HF, 70C | 1 mm² | 100 . | 6.6 mm | 33 mm | 1 mm | m | 500 V |
Ja
|
|
|
| NELCOFLEX-Y, 12G0.5mm2, GRÅ, 500V, PUR, HF, 70C | 0.5 mm² | 100 . | m | 500 V |
Ja
|
|
|
|||
| NELCOFLEX-Y, 7G0.75mm2, GRÅ, 500V, PUR, HF, 70C | 0.75 mm² | 100 . | 9.2 mm | 46 mm | 0.75 mm | m | 500 V |
Ja
|
|
|
| NELCOFLEX-Y, 18G0.75mm2, GRÅ, 500V, PUR, HF, 70C | 0.75 mm² | 100 . | 12.8 mm | 64 mm | 0.75 mm | m | 500 V |
Ja
|
|
|
| NELCOFLEX-Y, 25G0.75mm2, GRÅ, 500V, PUR, HF, 70C | 0.75 mm² | 100 . | 15.7 mm | 78.5 mm | 0.75 mm | m | 500 V |
Ja
|
|
|
| NELCOFLEX-Y, 7G1.0mm2, GRÅ, 500V, PUR, HF, 70C | 1 mm² | 100 . | 9.5 mm | 47.5 mm | 1 mm | m | 500 V |
Ja
|
|
|
| NELCOFLEX-Y, 18G1.0mm2, GRÅ, 500V, PUR, HF, 70C | 1 mm² | 100 . | 13.3 mm | 66.5 mm | 1 mm | m | 500 V |
Ja
|
|
|
| NELCOFLEX-Y, 4G1.5mm2, GRÅ, 500V, PUR, HF, 70C | 1.5 mm² | 100 . | 9.6 mm | 48 mm | 1.5 mm | m | 500 V |
Ja
|
|
|
| NELCOFLEX-Y, 3G0.75mm2, GRÅ, 500V, PUR, HF, 70C | 0.75 mm² | 100 . | 5.5 mm | 27.5 mm | 0.75 mm | m | 500 V |
Ja
|
|
|
| NELCOFLEX-Y, 5G0.75mm2, GRÅ, 500V, PUR, HF, 70C | 0.75 mm² | 100 . | 6.7 mm | 33.5 mm | 0.75 mm | m | 500 V |
Ja
|
|
|
| NELCOFLEX-Y, 25G1.5mm2, GRÅ, 500V, PUR, HF, 70C | 1.5 mm² | 100 . | 19.4 mm | 97 mm | 1.5 mm | m | 500 V |
Ja
|
|
|
| NELCOFLEX-Y, 18G0.5mm2, GRÅ, 500V, PUR, HF, 70C | 0.5 mm² | 100 . | 11.8 mm | 59 mm | 0.75 mm | m | 500 V |
Ja
|
|
|
| NELCOFLEX-Y, 18G1.5mm2, GRÅ, 500V, PUR, HF, 70C | 1.5 mm² | 100 . | 16.6 mm | 83 mm | 1.5 mm | m | 500 V |
Ja
|
|
|
- Totalt: 14
Liknande Alternativ
Godkännanden
- Totalt: 14
| Produktbeskrivning | Godkänd enligt SS EN 60204 | Brandklass (EN13501-6) | Rökutveckling (EN 13501-6) | Brinnande droppar/partiklar (EN 13501-6) | Syrahalt (EN 13501-6) | Halogenfri | Rökfattig (EN 61034-2) | Köldbeständig (enligt EN 60811-504+505+506) | Oljebeständig enligt EN IEC 60811-404 | Brandspridningsklass | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NELCOFLEX-Y, 5G0.75mm2, ORANGE, GUMMILEDARE, 500V, PUR, HF, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| NELCOFLEX-Y, 2x1.0mm2, ORANGE, UGG, GUMMILEDARE, 500V, PUR, HF, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| NELCOFLEX-Y, 12G0.5mm2, GRÅ, 500V, PUR, HF, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| NELCOFLEX-Y, 7G0.75mm2, GRÅ, 500V, PUR, HF, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| NELCOFLEX-Y, 18G0.75mm2, GRÅ, 500V, PUR, HF, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| NELCOFLEX-Y, 25G0.75mm2, GRÅ, 500V, PUR, HF, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| NELCOFLEX-Y, 7G1.0mm2, GRÅ, 500V, PUR, HF, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| NELCOFLEX-Y, 18G1.0mm2, GRÅ, 500V, PUR, HF, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| NELCOFLEX-Y, 4G1.5mm2, GRÅ, 500V, PUR, HF, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| NELCOFLEX-Y, 3G0.75mm2, GRÅ, 500V, PUR, HF, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| NELCOFLEX-Y, 5G0.75mm2, GRÅ, 500V, PUR, HF, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| NELCOFLEX-Y, 25G1.5mm2, GRÅ, 500V, PUR, HF, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| NELCOFLEX-Y, 18G0.5mm2, GRÅ, 500V, PUR, HF, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
| NELCOFLEX-Y, 18G1.5mm2, GRÅ, 500V, PUR, HF, 70C | Ja | N/A | N/A | N/A | N/A | Nej | Nej | Nej | Nej | Enligt IEC/EN 60332-1-2 |
Ja
|
|
|
- Totalt: 14
Egenskaper
- Totalt: 14
| Produktbeskrivning | Antal ledare/kärnor | Material kärnisolering | Specifikation kärnisolering | Partmärkning | Skyddsledare | Material yttre mantel | Specifikation material yttre mantel | Färg yttre mantel | Brandspridningsklass | Tillåten omgivningstemperatur under drift utan vibrationer | Material ledare | Tvinnade kärnor | Max. tillåten ledartemperatur | Skärm | Armering/Förstärkning | Biledare | Märkspänning | Halogenfri | Kategori ledare | Färg | Material isolering | Drifttemperaturområde | Ledarens färg | Ledaryta | Halogenfri | Minsta tillåtna böjradie, stationär tillämpning/permanent installation | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NELCOFLEX-Y, 5G0.75mm2, ORANGE, GUMMILEDARE, 500V, PUR, HF, 70C | 5 . | Gummi | Övrigt | Färg | Ja | PUR (polyuretan) | Övrigt | Orange | Enligt IEC/EN 60332-1-2 | -40-90 °C | Koppar | Nej | 90 °C | Nej | Ingen | Nej | 500 V | Nej | Klass 5 = Fintrådig | Orange | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja | 36.5 mm |
Ja
|
|
|
| NELCOFLEX-Y, 2x1.0mm2, ORANGE, UGG, GUMMILEDARE, 500V, PUR, HF, 70C | 2 . | Gummi | Övrigt | Färg | Nej | PUR (polyuretan) | Övrigt | Orange | Enligt IEC/EN 60332-1-2 | -40-90 °C | Koppar | Nej | 90 °C | Nej | Ingen | Nej | 500 V | Nej | Klass 5 = Fintrådig | Orange | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja | 33 mm |
Ja
|
|
|
| NELCOFLEX-Y, 12G0.5mm2, GRÅ, 500V, PUR, HF, 70C | PUR (polyuretan) | Övrigt | Siffror | Ja | PUR (polyuretan) | Övrigt | Grå | Enligt IEC/EN 60332-1-2 | Koppar | Nej | Nej | Ingen | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja |
Ja
|
|
|
||||
| NELCOFLEX-Y, 7G0.75mm2, GRÅ, 500V, PUR, HF, 70C | 7 . | PUR (polyuretan) | Övrigt | Siffror | Ja | PUR (polyuretan) | Övrigt | Grå | Enligt IEC/EN 60332-1-2 | -40-90 °C | Koppar | Nej | 90 °C | Nej | Ingen | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja | 46 mm |
Ja
|
|
|
| NELCOFLEX-Y, 18G0.75mm2, GRÅ, 500V, PUR, HF, 70C | 18 . | PUR (polyuretan) | Övrigt | Siffror | Ja | PUR (polyuretan) | Övrigt | Grå | Enligt IEC/EN 60332-1-2 | -40-90 °C | Koppar | Nej | 90 °C | Nej | Ingen | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja | 64 mm |
Ja
|
|
|
| NELCOFLEX-Y, 25G0.75mm2, GRÅ, 500V, PUR, HF, 70C | 25 . | PUR (polyuretan) | Övrigt | Siffror | Ja | PUR (polyuretan) | Övrigt | Grå | Enligt IEC/EN 60332-1-2 | -40-90 °C | Koppar | Nej | 90 °C | Nej | Ingen | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja | 78.5 mm |
Ja
|
|
|
| NELCOFLEX-Y, 7G1.0mm2, GRÅ, 500V, PUR, HF, 70C | 7 . | PUR (polyuretan) | Övrigt | Siffror | Ja | PUR (polyuretan) | Övrigt | Grå | Enligt IEC/EN 60332-1-2 | -40-90 °C | Koppar | Nej | 90 °C | Nej | Ingen | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja | 47.5 mm |
Ja
|
|
|
| NELCOFLEX-Y, 18G1.0mm2, GRÅ, 500V, PUR, HF, 70C | 18 . | PUR (polyuretan) | Övrigt | Siffror | Ja | PUR (polyuretan) | Övrigt | Grå | Enligt IEC/EN 60332-1-2 | -40-90 °C | Koppar | Nej | 90 °C | Nej | Ingen | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja | 66.5 mm |
Ja
|
|
|
| NELCOFLEX-Y, 4G1.5mm2, GRÅ, 500V, PUR, HF, 70C | 4 . | PUR (polyuretan) | Övrigt | Siffror | Ja | PUR (polyuretan) | Övrigt | Grå | Enligt IEC/EN 60332-1-2 | -40-90 °C | Koppar | Nej | 90 °C | Nej | Ingen | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja | 48 mm |
Ja
|
|
|
| NELCOFLEX-Y, 3G0.75mm2, GRÅ, 500V, PUR, HF, 70C | 3 . | PUR (polyuretan) | Övrigt | Siffror | Ja | PUR (polyuretan) | Övrigt | Grå | Enligt IEC/EN 60332-1-2 | -30-60 °C | Koppar | Nej | 60 °C | Nej | Fläta/Flätning | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja | 27.5 mm |
Ja
|
|
|
| NELCOFLEX-Y, 5G0.75mm2, GRÅ, 500V, PUR, HF, 70C | 5 . | PUR (polyuretan) | Övrigt | Siffror | Ja | PUR (polyuretan) | Övrigt | Grå | Enligt IEC/EN 60332-1-2 | -30-60 °C | Koppar | Nej | 60 °C | Nej | Fläta/Flätning | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja | 33.5 mm |
Ja
|
|
|
| NELCOFLEX-Y, 25G1.5mm2, GRÅ, 500V, PUR, HF, 70C | 25 . | PUR (polyuretan) | Övrigt | Siffror | Ja | PUR (polyuretan) | Övrigt | Grå | Enligt IEC/EN 60332-1-2 | -40-90 °C | Koppar | Nej | 90 °C | Nej | Ingen | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja | 97 mm |
Ja
|
|
|
| NELCOFLEX-Y, 18G0.5mm2, GRÅ, 500V, PUR, HF, 70C | 18 . | PUR (polyuretan) | Övrigt | Siffror | Ja | PUR (polyuretan) | Övrigt | Grå | Enligt IEC/EN 60332-1-2 | -40-90 °C | Koppar | Nej | 90 °C | Nej | Ingen | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja | 59 mm |
Ja
|
|
|
| NELCOFLEX-Y, 18G1.5mm2, GRÅ, 500V, PUR, HF, 70C | 18 . | PUR (polyuretan) | Övrigt | Siffror | Ja | PUR (polyuretan) | Övrigt | Grå | Enligt IEC/EN 60332-1-2 | -40-90 °C | Koppar | Nej | 90 °C | Nej | Ingen | Nej | 500 V | Nej | Klass 5 = Fintrådig | Grå | Polyuretan (PUR) | -40-70 °C | Flera | Blank | Ja | 83 mm |
Ja
|
|
|
- Totalt: 14
Övrig information
- Totalt: 14
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| NELCOFLEX-Y, 5G0.75mm2, ORANGE, GUMMILEDARE, 500V, PUR, HF, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-Y | 040770 |
Ja
|
|
|
|
| NELCOFLEX-Y, 2x1.0mm2, ORANGE, UGG, GUMMILEDARE, 500V, PUR, HF, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-Y | 040780 |
Ja
|
|
|
|
| NELCOFLEX-Y, 12G0.5mm2, GRÅ, 500V, PUR, HF, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-Y | NELCOFLEX-Y, 12G0.5MM2, GRÅ | 040805 |
Ja
|
|
|
| NELCOFLEX-Y, 7G0.75mm2, GRÅ, 500V, PUR, HF, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-Y | 040812 |
Ja
|
|
|
|
| NELCOFLEX-Y, 18G0.75mm2, GRÅ, 500V, PUR, HF, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-Y | 040817 |
Ja
|
|
|
|
| NELCOFLEX-Y, 25G0.75mm2, GRÅ, 500V, PUR, HF, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-Y | 040820 |
Ja
|
|
|
|
| NELCOFLEX-Y, 7G1.0mm2, GRÅ, 500V, PUR, HF, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-Y | 040824 |
Ja
|
|
|
|
| NELCOFLEX-Y, 18G1.0mm2, GRÅ, 500V, PUR, HF, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-Y | 040829 |
Ja
|
|
|
|
| NELCOFLEX-Y, 4G1.5mm2, GRÅ, 500V, PUR, HF, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-Y | 040831-1 |
Ja
|
|
|
|
| NELCOFLEX-Y, 3G0.75mm2, GRÅ, 500V, PUR, HF, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-Y | 040962 |
Ja
|
|
|
|
| NELCOFLEX-Y, 5G0.75mm2, GRÅ, 500V, PUR, HF, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-Y | 040965 |
Ja
|
|
|
|
| NELCOFLEX-Y, 25G1.5mm2, GRÅ, 500V, PUR, HF, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-Y | NELCOFLEX-Y, 25G1.5MM2, PUR, LED:VIT SVARTNR.G/G | 040840 |
Ja
|
|
|
| NELCOFLEX-Y, 18G0.5mm2, GRÅ, 500V, PUR, HF, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-Y | 040807 |
Ja
|
|
|
|
| NELCOFLEX-Y, 18G1.5mm2, GRÅ, 500V, PUR, HF, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-Y | 040839 |
Ja
|
|
|
- Totalt: 14
