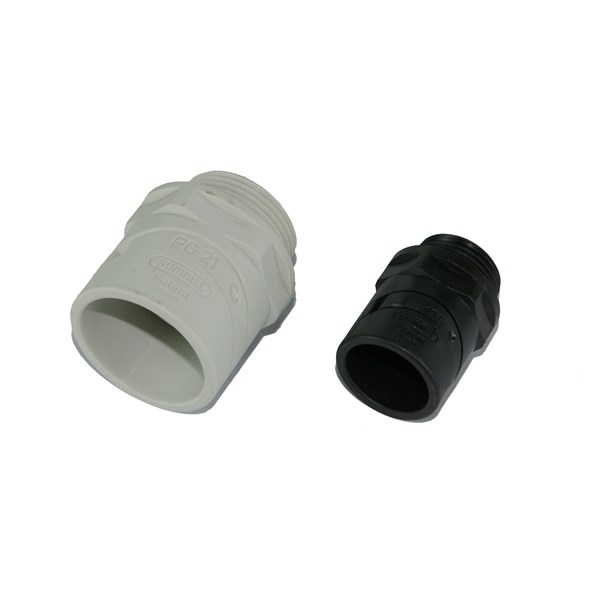

SM-N, rak snabbkoppling
Rak snabbmontage av spiralslang
Material: Polyamid
Skyddsklass: IP 54, vid användning av O-ring. Med O-ring och fast montage IP 65
Drifttemperatur kontinuerligt: -20º C till +80º C
Färger: Grå RAL 7031, Svart RAL 9005
Produktegenskaper
- Roterande gänga:
- Nej
- Gängmaterial:
- PA (polyamid)
- Kapslingsklass (IP):
- IP54
- Modell/Utförande:
- Rak
- Anslutningstyp:
- Snäppanslutning
- Transparent:
- Nej
- Gängtyp:
- PG
- Konstruktionstyp:
- Utvändig gänga
- Färg:
- Svart
- Drifttemperaturområde:
- -20-80 °C
- Material:
- PA (polyamid)
Visa mer
Kopplade Artiklar
- Totalt: 4
- Totalt: 4
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Mått & Dimensioner
- Totalt: 4
| Produktbeskrivning | Gängstorlek | Nominell diameter | Gänganslutningsstorlek | Total höjd | Maximal ytterdiameter | MOQ | Enhet | Längd totalt | Längd gänga | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SM-NIPPEL SLANG, SVART, PG9, SLANG NW10 | 15.2 . | 10 mm | PG9 | 17 mm | 19 mm | 50 . | st | 31 mm | 8 mm |
Ja
|
|
|
| SM-NIPPEL SLANG, SVART, PG11, SLANG NW12 | 18.6 . | 12 mm | PG11 | 21 mm | 23 mm | 50 . | st | 33 mm | 8 mm |
Ja
|
|
|
| SM-NIPPEL SLANG, SVART, PG13.5.5, SLANG NW14 | 20.4 . | 14 mm | PG13,5 | 24 mm | 26.5 mm | 50 . | st | 37 mm | 9 mm |
Ja
|
|
|
| SM-NIPPEL SLANG, SVART, PG16, SLANG NW17 | 22.5 . | 48 mm | PG16 | 27 mm | 30 mm | 50 . | st | 39 mm | 10 mm |
Ja
|
|
|
- Totalt: 4
Liknande Alternativ
Godkännanden
- Totalt: 4
| Produktbeskrivning | Godkänd i kombination med skyddsrör CSA | Godkänd i kombination med skyddsrör UR | Godkänd i kombination med skyddsrör VD TÜV/GGVS | Godkänd i kombination med skyddsslang DIN EN 61386-23 | Godk. i kombination med skyddsrör Lloyd's Register | Kapslingsklass (IP) | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| SM-NIPPEL SLANG, SVART, PG9, SLANG NW10 | Nej | Nej | Nej | Nej | Nej | IP54 |
Ja
|
|
|
| SM-NIPPEL SLANG, SVART, PG11, SLANG NW12 | Nej | Nej | Nej | Nej | Nej | IP54 |
Ja
|
|
|
| SM-NIPPEL SLANG, SVART, PG13.5.5, SLANG NW14 | Nej | Nej | Nej | Nej | Nej | IP54 |
Ja
|
|
|
| SM-NIPPEL SLANG, SVART, PG16, SLANG NW17 | Nej | Nej | Nej | Nej | Nej | IP54 |
Ja
|
|
|
- Totalt: 4
Egenskaper
- Totalt: 4
| Produktbeskrivning | Roterande gänga | Gängmaterial | Kapslingsklass (IP) | Modell/Utförande | Anslutningstyp | Transparent | Gängtyp | Konstruktionstyp | Färg | Drifttemperaturområde | Material | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SM-NIPPEL SLANG, SVART, PG9, SLANG NW10 | Nej | PA (polyamid) | IP54 | Rak | Snäppanslutning | Nej | PG | Utvändig gänga | Svart | -20-80 °C | PA (polyamid) |
Ja
|
|
|
| SM-NIPPEL SLANG, SVART, PG11, SLANG NW12 | Nej | PA (polyamid) | IP54 | Rak | Snäppanslutning | Nej | PG | Utvändig gänga | Svart | -20-80 °C | PA (polyamid) |
Ja
|
|
|
| SM-NIPPEL SLANG, SVART, PG13.5.5, SLANG NW14 | Nej | PA (polyamid) | IP54 | Rak | Snäppanslutning | Nej | PG | Utvändig gänga | Svart | -20-80 °C | PA (polyamid) |
Ja
|
|
|
| SM-NIPPEL SLANG, SVART, PG16, SLANG NW17 | Nej | PA (polyamid) | IP54 | Rak | Snäppanslutning | Nej | PG | Utvändig gänga | Svart | -20-80 °C | PA (polyamid) |
Ja
|
|
|
- Totalt: 4
Övrig information
- Totalt: 4
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|
| SM-NIPPEL SLANG, SVART, PG9, SLANG NW10 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | 1.511.0901.14 |
Ja
|
|
|
| SM-NIPPEL SLANG, SVART, PG11, SLANG NW12 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | 1.511.1101.14 |
Ja
|
|
|
| SM-NIPPEL SLANG, SVART, PG13.5.5, SLANG NW14 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 | Slangförskruvningar till korrugerad plastslang | 1.511.1301.14 |
Ja
|
|
|
|
| SM-NIPPEL SLANG, SVART, PG16, SLANG NW17 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 | Slangförskruvningar till korrugerad plastslang | 1.511.1601.14 |
Ja
|
|
|
- Totalt: 4
