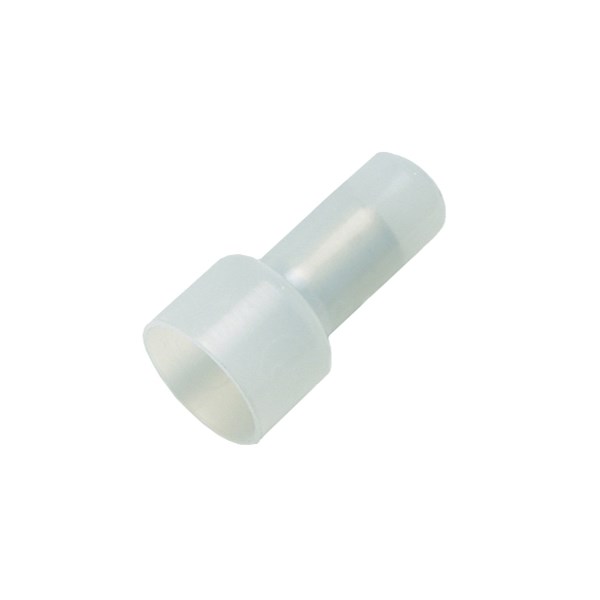

Toppskarvar, crimp
N-serien
Helisolerande ändskarvhylsa
Material: Koppar
Isolering: Nylon (PA)
Temperaturområde: -40° C till +105° C
Produktegenskaper
- Modell/Utförande:
- Hylsa
- Isolering:
- Helt isolerad
- Färg på isolering:
- Övrigt
- Färg:
- Vit
- Material isolering:
- PA (polyamid)
- Drifttemperaturområde:
- -60-105 °C
- Material:
- Koppar
- Typ av skarv:
- Toppskarv, pressbar
- Förpackning:
- Lösform
Visa mer
Kopplade Artiklar
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manualer, Datablad, Ritningar & Specifikationer
CE Declaration of Conformity_N-Series
Conflict Minerals Reporting Template Version 6.31_Approved
Mått & Dimensioner
- Totalt: 4
| Produktbeskrivning | D | H | E | L | MOQ | Enhet | Nominell ledararea från/till | AWG-område | Uttagsdimensioner | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TOPPSKARV, VIT, 1.0-1.75mm2 (AWG 22-16) | 6.2 mm | 8 mm | 5.9 mm | 15.2 mm | 100 . | st | 1-1.75 mm² | 22-16 . | Övrigt |
Ja
|
|
|
| TOPPSKARV, VIT, 1.0-2.5mm2 (AWG 16-14) | 6.5 mm | 8 mm | 5.9 mm | 15.2 mm | 100 . | st | 1-2.5 mm² | 16-14 . | Övrigt |
Ja
|
|
|
| TOPPSKARV, VIT, 2.0-5.5mm2 (AWG 12-10) | 9.4 mm | 8.5 mm | 8 mm | 17.8 mm | 100 . | st | 2-5.5 mm² | 12-10 . | Övrigt |
Nej
|
|
|
| TOPPSKARV, VIT, 4-9mm2 (AWG 8) | 12 mm | 9.5 mm | 10.2 mm | 22.2 mm | 100 . | st | 4-9 mm² | 8 . | Övrigt |
Nej
|
|
|
- Totalt: 4
Liknande Alternativ
Godkännanden
- Totalt: 4
| Produktbeskrivning | UL-File No. | Godkänd enligt CE | Godkänd enligt CSA | Godkänd enligt UL | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|
| TOPPSKARV, VIT, 1.0-1.75mm2 (AWG 22-16) | E42024 |
|
|
|
Ja
|
|
|
| TOPPSKARV, VIT, 1.0-2.5mm2 (AWG 16-14) | E42024 |
|
|
|
Ja
|
|
|
| TOPPSKARV, VIT, 2.0-5.5mm2 (AWG 12-10) | E42024 |
|
|
|
Nej
|
|
|
| TOPPSKARV, VIT, 4-9mm2 (AWG 8) |
|
|
|
Nej
|
|
|
- Totalt: 4
Egenskaper
- Totalt: 4
| Produktbeskrivning | Modell/Utförande | Isolering | Färg på isolering | Färg | Material isolering | Drifttemperaturområde | Material | Typ av skarv | Förpackning | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TOPPSKARV, VIT, 1.0-1.75mm2 (AWG 22-16) | Hylsa | Helt isolerad | Övrigt | Vit | PA (polyamid) | -60-105 °C | Koppar | Toppskarv, pressbar | Lösform |
Ja
|
|
|
| TOPPSKARV, VIT, 1.0-2.5mm2 (AWG 16-14) | Hylsa | Helt isolerad | Övrigt | Vit | PA (polyamid) | -60-105 °C | Koppar | Toppskarv, pressbar | Lösform |
Ja
|
|
|
| TOPPSKARV, VIT, 2.0-5.5mm2 (AWG 12-10) | Hylsa | Helt isolerad | Övrigt | Vit | PA (polyamid) | -60-105 °C | Koppar | Toppskarv, pressbar | Lösform |
Nej
|
|
|
| TOPPSKARV, VIT, 4-9mm2 (AWG 8) | Hylsa | Helt isolerad | Övrigt | Vit | PA (polyamid) | -60-105 °C | Koppar | Toppskarv, pressbar | Lösform |
Nej
|
|
|
- Totalt: 4
Övrig information
- Totalt: 4
| Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
|---|---|---|---|---|---|---|---|---|---|
| TOPPSKARV, VIT, 1.0-1.75mm2 (AWG 22-16) | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Toppskarvar, pressbara | JST, 28000000 , 1-SD | N1500E |
Ja
|
|
|
| TOPPSKARV, VIT, 1.0-2.5mm2 (AWG 16-14) | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Toppskarvar, pressbara | JST, 28008000 , 2-SD | N2500E |
Ja
|
|
|
| TOPPSKARV, VIT, 2.0-5.5mm2 (AWG 12-10) | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Toppskarvar, pressbara | JST, 28017000 , 5.5-SD | N4600E |
Nej
|
|
|
| TOPPSKARV, VIT, 4-9mm2 (AWG 8) | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Toppskarvar, pressbara | 28024000 , 8-SD | N9000E |
Nej
|
|
|
- Totalt: 4
