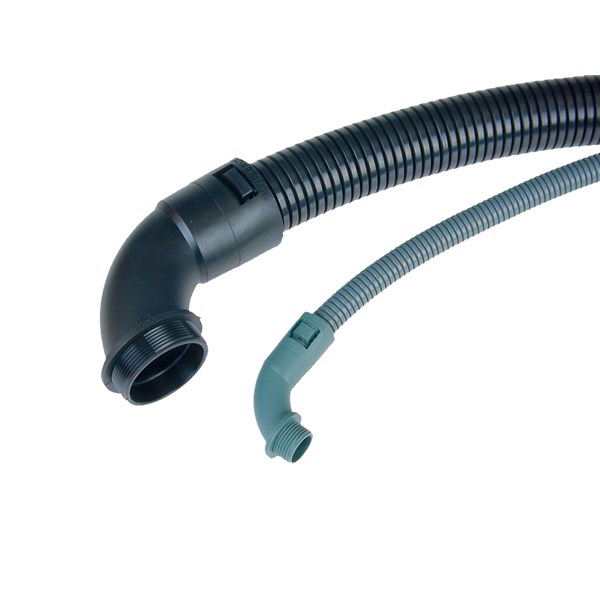

Förskruvning, RAF 90º
RAF 90º
Slangförskruvning av polyamid med säker tvåsidig snäpplåsning. Förskruvningarna består endast av en del och är därför enkla att montera. Alla metriska förskruvningar levereras inklusive kontramutter.
Material: Polyamid 6
Temperaturområde: -40º C till +120º C
Färg: Svart RAL 8022
Skyddsklass: IP 66
Övriga egenskaper: Halogen fri, UV-beständig, flamavvisande enligt IEC 613386/EN 50086
Produktegenskaper
- Roterande gänga:
- Nej
- Gängmaterial:
- PA (polyamid)
- Kapslingsklass (IP):
- IP66
- Modell/Utförande:
- 90°-krök
- Anslutningstyp:
- Snäppanslutning
- Transparent:
- Nej
- Gängtyp:
- M (metrisk), PG
- Konstruktionstyp:
- Utvändig gänga
- Färg:
- Svart
- Drifttemperaturområde:
- -45-120 °C
- Material:
- PA (polyamid)
Visa mer
Kopplade Artiklar
- Totalt: 17
- Totalt: 17
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Mått & Dimensioner
- Totalt: 17
Produktbeskrivning | Gängstorlek | Nominell diameter | Gänganslutningsstorlek | Total höjd | Minsta innerdiameter | MOQ | Enhet | Längd totalt | Längd gänga | Tillgänglighet | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
SLANGFÖRSKRUVNING 90GR, SVART, M16, SLANG NW10 | 16 . | 10 mm | M16x1,5 | 63.9 mm | 11.3 mm | 20 . | st | 43 mm | 11.5 mm |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M16, SLANG NW12 | 16 . | 12 mm | M16x1,5 | 65.7 mm | 11.3 mm | 20 . | st | 44.6 mm | 11.5 mm |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M20, SLANG NW12 | 20 . | 12 mm | M20x1,5 | 68.2 mm | 15.2 mm | 20 . | st | 46.1 mm | 13 mm |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M20, SLANG NW17 | 20 . | 17 mm | M20x1,5 | 70 mm | 15.2 mm | 20 . | st | 49.1 mm | 13 mm |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M25, SLANG NW23 | 25 . | 23 mm | M25 x 1,5 | 80.5 mm | 20.2 mm | 20 . | st | 60.1 mm | 15 mm |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M32, SLANG NW29 | 32 . | 29 mm | M32 x 1,5 | 93.2 mm | 25.9 mm | 10 . | st | 74 mm | 16 mm |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M40, SLANG NW36 | 40 . | 36 mm | M40 x 1,5 | 116 mm | 34 mm | 2 . | st | 89.5 mm | 16 mm |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M50, SLANG NW48 | 50 . | 48 mm | M50 x 1,5 | 144.5 mm | 40.2 mm | 1 . | st | 111.1 mm | 16 mm |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG7, SLANG NW7 | 12.5 . | 7 mm | PG7 | 48.8 mm | 6.1 mm | 20 . | st | 25.8 mm | 8 mm |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG9, SLANG NW10 | 15.2 . | 10 mm | PG9 | 63.9 mm | 11.2 mm | 20 . | st | 41.7 mm | 10 mm |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG11, SLANG NW12 | 18.6 . | 12 mm | PG11 | 67.2 mm | 14.4 mm | 20 . | st | 43.2 mm | 10 mm |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG13.5, SLANG NW12 | 20.4 . | 12 mm | PG13,5 | 68.1 mm | 14.7 mm | 20 . | st | 43.2 mm | 10 mm |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG16, SLANG NW17 | 22.5 . | 17 mm | PG16 | 70.1 mm | 15.2 mm | 20 . | st | 47.6 mm | 11.2 mm |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG21, SLANG NW23 | 28.3 . | 23 mm | PG21 | 81.8 mm | 21.9 mm | 20 . | st | 57.7 mm | 12.2 mm |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG29, SLANG NW29 | 37 . | 29 mm | PG29 | 96.2 mm | 29 mm | 10 . | st | 69.2 mm | 12.2 mm |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG36, SLANG NW36 | 47 . | 36 mm | PG36 | 119.1 mm | 39.1 mm | 2 . | st | 85.5 mm | 12.2 mm |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG48, SLANG NW48 | 59.3 . | 48 mm | PG48 | 148.8 mm | 50.8 mm | 2 . | st | 107.1 mm | 12.2 mm |
Ja
|
|
|
- Totalt: 17
Liknande Alternativ
Godkännanden
- Totalt: 17
- Totalt: 17
Egenskaper
- Totalt: 17
Produktbeskrivning | Roterande gänga | Gängmaterial | Kapslingsklass (IP) | Modell/Utförande | Anslutningstyp | Transparent | Gängtyp | Konstruktionstyp | Färg | Drifttemperaturområde | Material | Tillgänglighet | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SLANGFÖRSKRUVNING 90GR, SVART, M16, SLANG NW10 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | M (metrisk) | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M16, SLANG NW12 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | M (metrisk) | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M20, SLANG NW12 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | M (metrisk) | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M20, SLANG NW17 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | M (metrisk) | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M25, SLANG NW23 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | M (metrisk) | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M32, SLANG NW29 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | M (metrisk) | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M40, SLANG NW36 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | M (metrisk) | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M50, SLANG NW48 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | M (metrisk) | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG7, SLANG NW7 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | PG | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG9, SLANG NW10 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | PG | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG11, SLANG NW12 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | PG | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG13.5, SLANG NW12 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | PG | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG16, SLANG NW17 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | PG | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG21, SLANG NW23 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | PG | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG29, SLANG NW29 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | PG | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG36, SLANG NW36 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | PG | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG48, SLANG NW48 | Nej | PA (polyamid) | IP66 | 90°-krök | Snäppanslutning | Nej | PG | Utvändig gänga | Svart | -45-120 °C | PA (polyamid) |
Ja
|
|
|
- Totalt: 17
Övrig information
- Totalt: 17
Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
---|---|---|---|---|---|---|---|---|---|
SLANGFÖRSKRUVNING 90GR, SVART, M16, SLANG NW10 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL13/M16/C90/BL, 7TCA296000R0195 | RAF-M16B-10-90 |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M16, SLANG NW12 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL16/M16/C90/BL, 7TCA296000R0361 | RAF-M16B-12-90 |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M20, SLANG NW12 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL16/M20/C90/BL, 7TCA296000R0390 | RAF-M20B-12-90 |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M20, SLANG NW17 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL21/M20/C90/BL, 7TCA296000R0596 | RAF-M20B-17-90 |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M25, SLANG NW23 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL28/M25/C90/BL, 7TCA296000R0807 | RAF-M25B-23-90 |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M32, SLANG NW29 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL34/M32/C90/BL, 7TCA296000R0964 | RAF-M32B-29-90 |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M40, SLANG NW36 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL42/M40/C90/BL, 7TCA296000R1087 | RAF-M40B-36-90 |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, M50, SLANG NW48 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL54/M50/C90/BL, 7TCA296000R1219 | RAF-M50B-48-90 |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG7, SLANG NW7 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL10/PG7/C90/BL, 7TCA296000R0148 | RAF-PG7B-7S |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG9, SLANG NW10 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL13/PG9/C90, 7TCA296000R0259 | RAF-PG9B-10 |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG11, SLANG NW12 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL16/PG11/C90/BL | RAF-PG11B-12 |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG13.5, SLANG NW12 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL16/PG13/C90/BL, 7TCA296000R0450 | RAF-PG13B-12 |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG16, SLANG NW17 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL21/PG16/C90/BL, 7TCA296000R0682 | RAF-PG16B-17 |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG21, SLANG NW23 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL28/PG21/90/BL, 7TCA296000R0845 | RAF-PG21B-23 |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG29, SLANG NW29 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL34/PG29/C90/BL, 7TCA296000R1010 | RAF-PG29B-29 |
Nej
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG36, SLANG NW36 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL42/PG36/C90/BL, 7TCA296000R1130 | RAF-PG36B-36 |
Ja
|
|
|
SLANGFÖRSKRUVNING 90GR, SVART, PG48, SLANG NW48 | EC001176 - Skarvkoppling för Korrugerad plastslang | 9.0 |
|
Slangförskruvningar till korrugerad plastslang | AL54/PG48/C90/BL, 7TCA296000R1286 | RAF-PG48B-48 |
Ja
|
|
|
- Totalt: 17
