UP 60
PNEUMATISK PRESSUTRUSTNING, INKL. SKYDD, EXKL. BACKAR
UP 60
- Verfügbarkeit:
-
Nein
- Total: 1
Related items

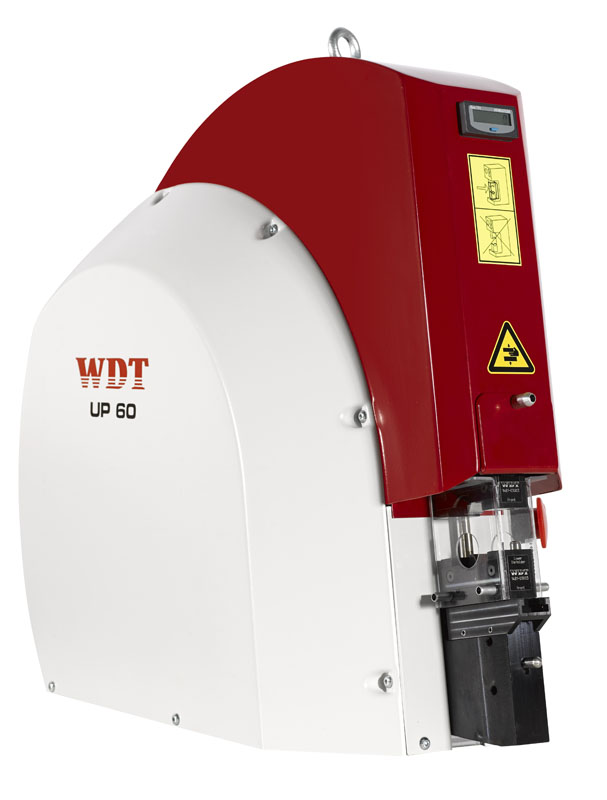

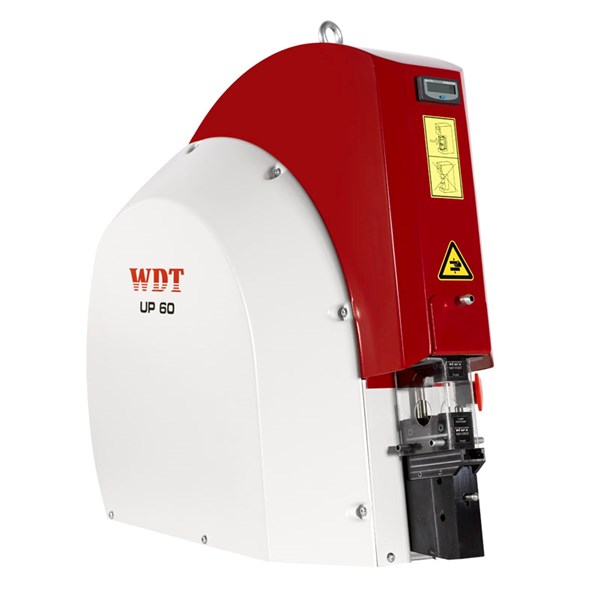

Pneumatisk pressutrustning för backsystem - UP 60
Den kraftfulla UP 60 är en användarvänlig pneumatisk pressutrustning för små till stora tvärsnitt av skor och kontakter, 0,08mm² -180mm² (kan variera beroende på godstjocklek och material)
UP 60 utför en parallell press vilket säkerhetsställer ett säkert och kvalitativt resultat.
Pressbackarna monteras på adaptrar som snabbt och enkelt kan bytas i maskinen utan extra verktyg vilket ger en hög flexibilitet i val av backar och backsystem.
UP 60 är utrustad med lampa samt räkneverk för bättre kontroll i produktionen.
Teknisk data: Krimpkraft: 75kN
Arbetstryck: 6 bar / 87 psi
Mått: 540 x 260 x 515mm
Vikt: 60kg
Slaglängd: Min. 6mm, Max. 32mm
Luftförbrukning vid 10mm slaglängd: 17,1l
Luftförbrukning vid 10mm slaglängd: 55l
Inkluderat :
- Fotpedal
- Luftslangar
- Fingerskydd
- Nätadapter för 12V lampa
- Elektroniskt räkneverk.
UP 60 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)
- Total: 1
Produktegenskaper
| Med låsanordning (för mekaniska verktyg) | Nej |
|---|---|
| Utbytbara insatser | Ja |
| Antal insatser som medföljer | 0 . |
| Med automatisk återgång | Ja |
| Cykeltid | 2 s |
| Presskraft | 60 kN |
| Lämplig för | Olika användningsområden |
| Utförande/manövrering | Pneumatiskt |
| För komponent | Ändhylsor, Turned contacts, Deutschstift/hylsor, Isolerade limkabelskor, Isolerade kabelskor, Oisolerade kabelskor, rullpressning, Koaxial, Oisolerade rör och plåtkabelskor, Modularplugg, Wirelås, C-Hylsor, D-sub, Plastdon, Skärmjordning |
| Kompressionsform | Ovalpressning, Trapetspressning, Sexkant, Dornfastspänning, Rullpressning |
Produktvideo
Mått & Dimensioner
| Area från/till | 0.08-180 mm² |
|---|---|
| MOQ | 1 . |
| Einheit | Stck |
| Längd | 540 mm |
Passande Verktyg
Tillbehör
- Total: 19
-
WDT - Pressbackar
Pressbackar till WDT:s handverktyg samt maskiner.(till visa maskiner behövs adaptrar för att hålla backen). Pressbackar till handverktyg 190942 eller maskin UP 35 & UP 60 med adapter.
- Total: 19
Produktfamilj
Reservdelar
Andra förpackningsalternativ
Möjliga ersättningsprodukter
Logistik
| Artikelstatus | Beställningsvara, lager kan finnas men lagerhålls normalt inte. |
|---|---|
| MOQ | 1 . |
| Streckkod | |
| Ursprungsland | DE |
| Artikelnummer | UP 60 |
| Tullstatistikkod | 84622998 |
| Einheit | Stck |
| Iron and Steel Sanction | Compliance |
|---|---|
| PFAS | No PFAS |
| PFOA | No PFOA |
| PFOS | No PFOS |
| POPs | Compliance |
| REACH | No SVHC (247 Subs. 21 Jan 2025) |
| RoHS | RoHS 3 (2015/863) |
| SCIP | Ej tillämpningsbart |
| US TSCA | No (5 PBT Subs, Feb 2021) |
Generera statement of compliance:
Dokument
Manuals, Datasheets, Sketches & Drawings
UP 60_BlowUpSketch
| ETIM-Klass | EC000168 - Kabelskotång/Presstång |
|---|---|
| ETIM-Version | 9.0 |
| Garanti | 1 år |
| Warenzeichen | WDT |
| Produktgrupp | Pressverktyg - Bordsmaskiner |
| Alternativt Artikelnummer | UP60 |
