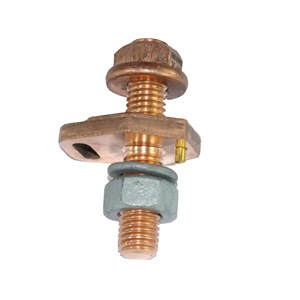

Jorduttag med sprint

Bricka med säkerhetssprint, gängad bult M12, tillverkad av kopparlegering, pressad, inkl. icke-avtagbar flänsmutter, mutter och fjäderplatta.

Gänga: M12 eller M16

615092

Väska till Arcus Basic.

Storlek: 150 x 820 mm

615009

Upphängningsanordning för jordningsdon inklusive isolerstångshållare.
2 st M5 hål för upphängning.

Dimensioner:
Bredd: 280 mm
Djup: 175 mm/135 mm med/utan isolerstångshållare
Höjd: 140 mm

Kulbult för strömskensmontage

Kula: 25 mm

502026

Kontakter med räfflad stålyta, härdat och förzinkat.
Färg-och oxid skikt kan avlägsnas genom att glida klämman medan åtdragning.

U-formade jordklämmor med platta

För platt ledare.
Galvaniserad stål handskruv.

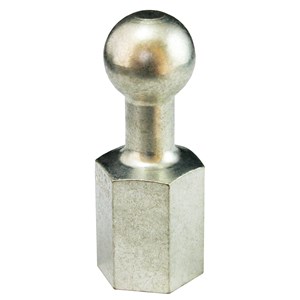

Raka kulbultar med inre gänga

Svarvade kulbultar i ett stycke från Arcus.

Kula: 20 eller 25 mm
Gänga: M12 eller M16

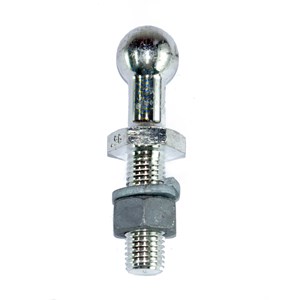

Raka kulbultar med yttre gänga

Svarvade kulbultar i ett stycke från Arcus.

Kula: 20 eller 25 mm
Gänga: M12 eller M16

Kulbult för rundledare

Kula: 20 eller 25 mm

Exakt diameter på rundledare måste anges vid beställning.

Universal jordklämmor

Varje universal ledarklämma passar både kulbult, rund ledare och skena. Har isolerat handtag.

Kula: 20, 25 eller 30 mm
Rundledare: 9-22 mm
Skena: Upp till 20 mm

Jordklämmor för kulbult

Med isolerat handtag.
Kula: 20 eller 25 mm

U-formade jordklämmor utan platta

För platta ledare.
Galvaniserat stål handskruv med cirkulära spår.

Jordningsdon finns i många olika konfigurationer (se ex. i nedan tabell). Nelco har därför arbetat fram en beställningsnyckel för att förenkla beskrivningen av produkten så mycket som möjligt.

Beställningsnyckel
JD3xAAA LK-BBB JU-YY

JD = Jordningsdon
3x = 3 faslinor
AAA = Area på faslinornas kabel, 035=35 mm².
LK = Ledarklämma på faslinor enligt nedan.
BBB = Area på jordkabel, 035=35 mm².
JU = Jorduttag på jordlina enligt nedan.
YY = Löpnummer, längd på kablar kan styras individuellt.

Ledarklämmor och Jorduttag (LK & JU)

LK & JU / Arcus nr. / Benämning
00. - Endast kabelskor!
01. 508 058. Sfärisk klämma för jord. M10. 20 mm kula. Isolerat handtag.
02. 508 060. Sfärisk klämma för jord. M12. 25 mm kula. Isolerat handtag.
03. 507 056. Universalklämma för jord. M10. 20 mm kula. Isolerat handtag.
04. 507 057. Universalklämma för jord. M12. 25 mm kula. Isolerat handtag.
05. 597 005. Universalklämma för jord. M12. 25/30 mm kula. Isolerat handtag.
06. -
07. 515 090. Jorduttag, M12.
08. 515 091. Jorduttag, M16.
09. -
10. 597 166. Universalklämma för fas. M12. 20/25 mm kula.
11. 507 042. Universalklämma för fas. M10. 20 mm kula.
12. 507 043. Universalklämma för fas. M12. 25 mm kula.
13. 597 015. Universalklämma för fas. M12. 25/30 mm kula.
14. 598 955. Universalklämma för fas. M12. 25/30 mm kula.
15. 508 057. Sfärisk klämma för fas. M10. 20 mm kula.
16. 508 059. Sfärisk klämma för fas. M12. 25 mm kula.
17. -
18. -
19. -
20. -
21. 515 047. Kabelsko med vingmutter 25 mm², M12.
22. 515 061. Kabelsko med vingmutter 35 mm², M12.
23. 515 062. Kabelsko med vingmutter 50 mm², M12.
24. 515 063. Kabelsko med vingmutter 70 mm², M12.
25. 515 066. Kabelsko med vingmutter 95 mm², M12.
26. 515 132. Kabelsko med vingmutter 35 mm², M16.
27. 515 133. Kabelsko med vingmutter 50 mm², M16.
28. 598 335. Kabelsko med vingmutter 70 mm², M16.
29. 515 064. Kabelsko med vingmutter 95 mm², M16.
30. 515 065. Kabelsko med vingmutter 120 mm², M16.

Isolerstång

Isolerstång med bajonettkoppling avsedd för manövrering av ledarklämmor till jordningsdon. Stången är tillverkad av glasfiberarmerad polyester och har ett greppstopp av gummi.

Det fins två olika typer av stänger:
- Enkelrörstänger
- Teleskopstänger

Vinklade kulbultar med inre gänga

Kulbultar i ett stycke från Arcus.

Kula: 20 eller 25 mm
Gänga: M12 eller M16

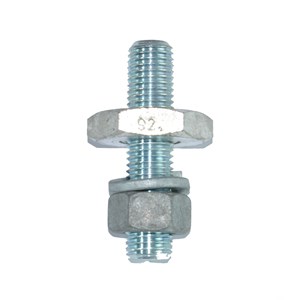

Jorduttag

Gängad bult av stål 8,8 med hexagonalt mässing skiva av koppar-legering, inkl. mutter-och fjäderplatta. Alla delar är förtenta.

Gänga: M12 eller M16

Vingmutterkabelsko

Kabelsko försedd med ej avtagbar vingmutter från Arcus. Används oftast för anslutning av jordlina mot jorduttag.

Area: 25-120 mm²
Gänga: M12 eller M16
Material: 99.9% ren Cu
Ytbehandling: > 4µ Sn
Temperaturområde:
