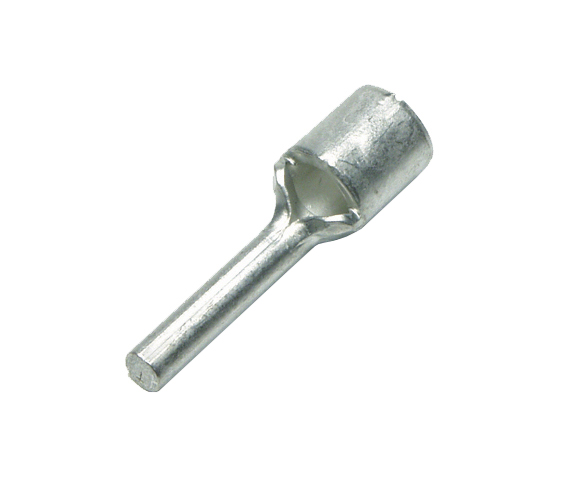

Stiftkabelskor
B-serien
Material: 99.95% ren Cu
Ytbehandling: > 4mc Sn
Temperaturområde: Upp till 110° C
Svetsad hals
Produktegenskaper
- Bandform:
- Nej
- Max. ström (Imax):
- 27 A, 19 A, 16 A, 37 A, 48 A
- Flänsform:
- Stiftform
- Enligt DIN:
- Ja, Nej
- Isolering:
- Ingen
- Färg på isolering:
- Övrigt
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Einsatztemperatur:
- -55-110 °C
- Material:
- Koppar
Visa mer
Kopplade Artiklar
- Total: 9
- Total: 9
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manuals, Datasheets, Sketches & Drawings
Conflict Minerals Reporting Template Version 6.31_Approved
Tabelldata
- Total: 9

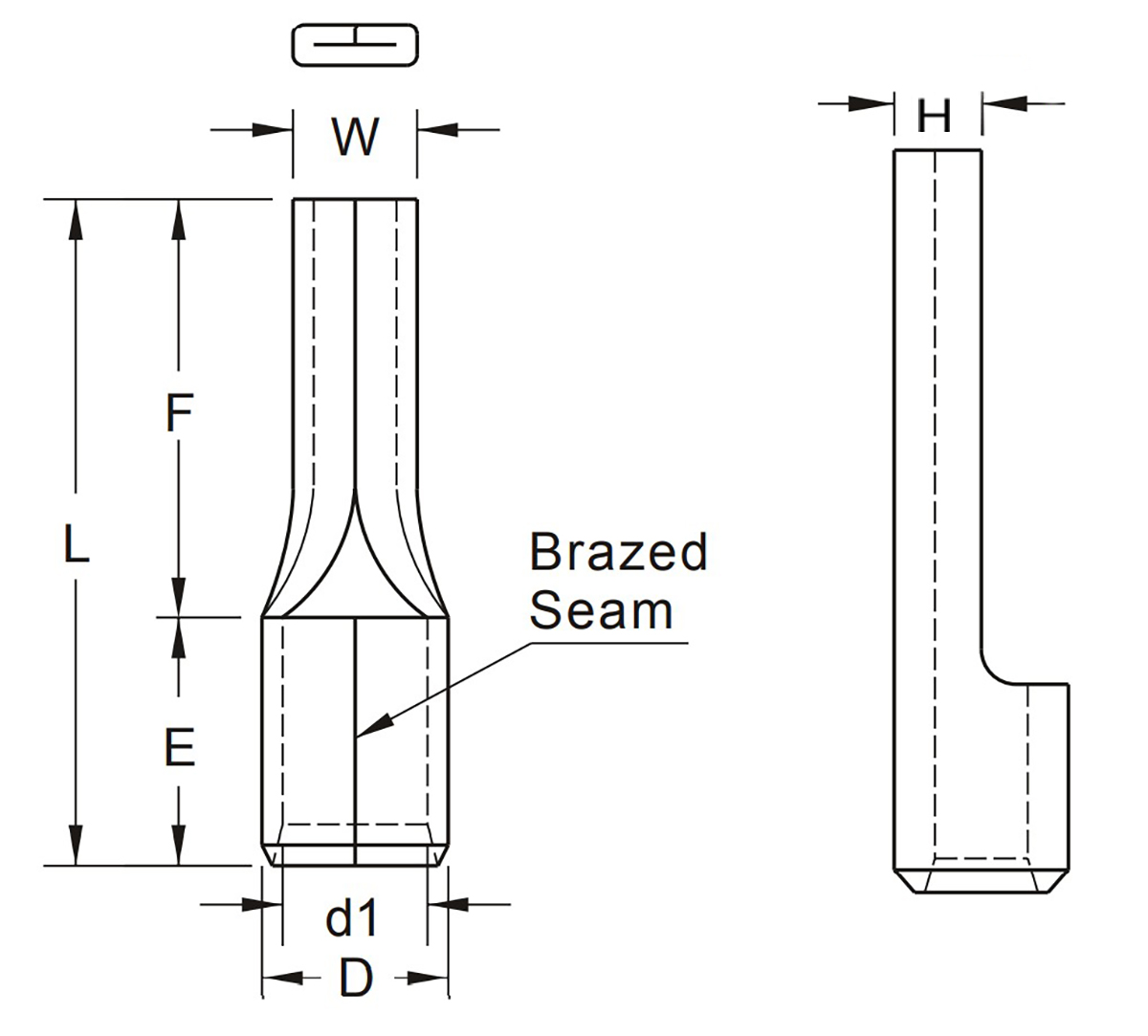

| Produkt | H | ØD | Ød1 | E | F | L | W | MOQ | Einheit | Nominell ledararea från/till | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OISOLERAD STIFTKABELSKO, 0.3-0.75mm2 | 1.2 mm | 2 mm | 1 mm | 4 mm | 10 mm | 14 mm | 1.2 mm | 100 . | Stck | 0.3-0.75 mm² |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 0.5-1mm2 | 100 . | Stck | 0.5-1 mm² |
Ja
|
|
|
|||||||
| OISOLERAD STIFTKABELSKO, 0.5-1.65mm2 | 1.8 mm | 3.4 mm | 1.7 mm | 5 mm | 12 mm | 17 mm | 1.9 mm | 100 . | Stck | 0.5-1.65 mm² |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 0.75-1.5mm2 | 2000 . | Stck | 0.75-1.5 mm² |
Ja
|
|
|
|||||||
| OISOLERAD STIFTKABELSKO, 1.04-2.63mm2 | 1.8 mm | 4.1 mm | 2.4 mm | 5 mm | 12 mm | 17 mm | 1.9 mm | 100 . | Stck | 1.04-2.63 mm² |
Nein
|
|
|
| OISOLERAD STIFTKABELSKO, DIN 46230, 1.5mm2 | 3.4 mm | 1.5 mm | 4.7 mm | 12.7 mm | 17.4 mm | 1.8 mm | 100 . | Stck | 1.5 mm² |
Ja
|
|
|
|
| OISOLERAD STIFTKABELSKO, DIN 46230, 2.5mm2 | 1.8 mm | 4 mm | 2.5 mm | 4.7 mm | 12.7 mm | 17.4 mm | 1.8 mm | 100 . | Stck | 2.5 mm² |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 2.5-4.0mm2 | 2.5 mm | 5.4 mm | 3 mm | 6 mm | 13 mm | 19 mm | 2.7 mm | 100 . | Stck | 2.5-4 mm² |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 2.63-6.64mm2 | 2.6 mm | 5.7 mm | 3.7 mm | 6 mm | 14 mm | 20 mm | 2.7 mm | 100 . | Stck | 2.63-6.64 mm² |
Ja
|
|
|
- Total: 9
Liknande Alternativ
Godkännanden
- Total: 9
| Produkt | UL-File No. | Godkänd enligt CE | Mit Zulassung nach UL | Verfügbarkeit | ||
|---|---|---|---|---|---|---|
| OISOLERAD STIFTKABELSKO, 0.3-0.75mm2 | E42024 |
|
|
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 0.5-1mm2 | E42024 |
|
|
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 0.5-1.65mm2 | E42024 |
|
|
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 0.75-1.5mm2 |
Ja
|
|
|
|||
| OISOLERAD STIFTKABELSKO, 1.04-2.63mm2 | E42024 |
|
|
Nein
|
|
|
| OISOLERAD STIFTKABELSKO, DIN 46230, 1.5mm2 | E44245 |
|
|
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, DIN 46230, 2.5mm2 | E44245 |
|
|
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 2.5-4.0mm2 | E44245 |
|
|
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 2.63-6.64mm2 | E42024 |
|
|
Ja
|
|
|
- Total: 9
Tekniska egenskaper
- Total: 9
| Produkt | Bandform | Max. ström (Imax) | Flänsform | Enligt DIN | Isolering | Färg på isolering | Hylsform | Lämplig för massiv ledare | Lämplig för flertrådig ledare | Lämplig för fintrådig ledare | Lämplig för höga temperaturer (upp till 650 °C) | Lämplig för lacktråd | Lämplig för rundledare | Lämplig för flatledare | Ytskydd | Einsatztemperatur | Material | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OISOLERAD STIFTKABELSKO, 0.3-0.75mm2 | Nej | 16 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 0.5-1mm2 | Nej | 16 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 0.5-1.65mm2 | Nej | 19 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 0.75-1.5mm2 | Nej | 19 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 1.04-2.63mm2 | Nej | 27 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Nein
|
|
|
| OISOLERAD STIFTKABELSKO, DIN 46230, 1.5mm2 | Nej | 27 A | Stiftform | Ja | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, DIN 46230, 2.5mm2 | Nej | 27 A | Stiftform | Ja | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 2.5-4.0mm2 | Nej | 37 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 2.63-6.64mm2 | Nej | 48 A | Stiftform | Nej | Ingen | Övrigt | Kort | Ja | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | -55-110 °C | Koppar |
Ja
|
|
|
- Total: 9
VP-flik övrig information
- Total: 9
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|
| OISOLERAD STIFTKABELSKO, 0.3-0.75mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | JST, 1407100 , PC-0.5 | B0819SR |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 0.5-1mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | JST, PC-1.25-F10 | B1519SR-10 |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 0.5-1.65mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | JST, 1409100 , PC-1.25 | B1519SR |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 0.75-1.5mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | 45701.201.184 |
Ja
|
|
|
|
| OISOLERAD STIFTKABELSKO, 1.04-2.63mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | JST, 01417100 , PC-2 | B2519SR |
Nein
|
|
|
| OISOLERAD STIFTKABELSKO, DIN 46230, 1.5mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | NICHIFU, TC-1 | 03013 |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, DIN 46230, 2.5mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | NICHIFU, TC-2.5 | 03001 |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 2.5-4.0mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | NICHIFU, TC 3.5U | B4030SR |
Ja
|
|
|
| OISOLERAD STIFTKABELSKO, 2.63-6.64mm2 | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Oisolerade Stift | JST, 01420100 , PC-5.5 | B4630SR |
Ja
|
|
|
- Total: 9
