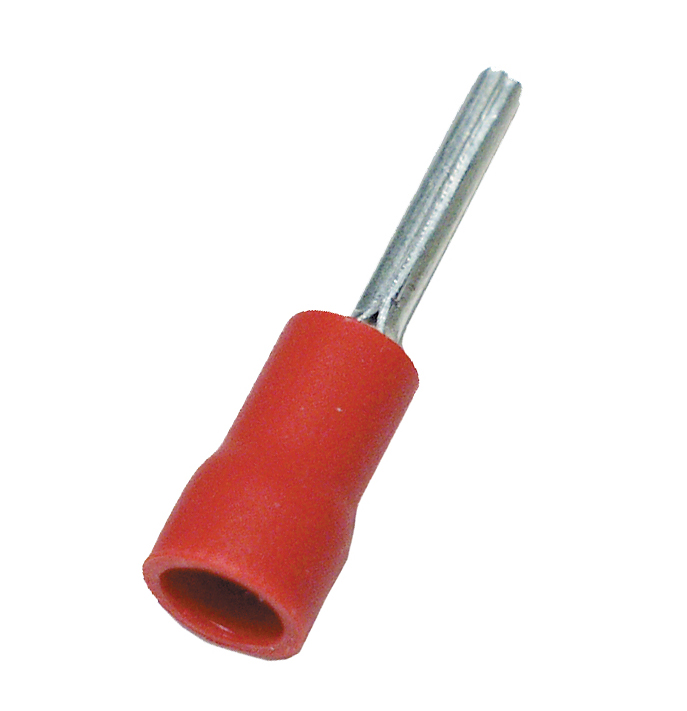

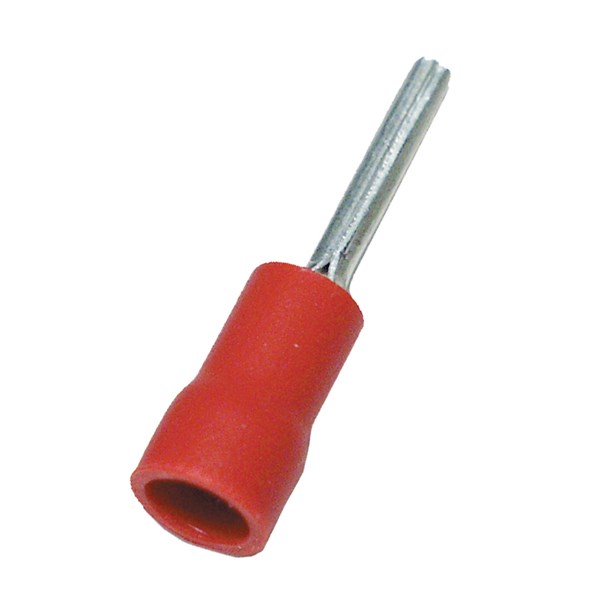

Stiftkabelskor A PL-serien
Produktegenskaper
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Bandform:
- Nej
- Max. ström (Imax):
- 19 A, 27 A, 48 A
- Flänsform:
- Stiftform
- Enligt DIN:
- Nej
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Röd, Blå, Gul
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Nej
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Brandskyddsegenskaper:
- Motsvarar UL94V-2
- Einsatztemperatur:
- -40-75 °C
- Material:
- Koppar
- Max spänning:
- 600V
- Halogenfrei:
- Nein
Visa mer
Kopplade Artiklar
- Total: 4
- Total: 4
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manuals, Datasheets, Sketches & Drawings
CE Declaration of Conformity_A PL-Series
Conflict Minerals Reporting Template Version 6.31_Approved
Tabelldata
- Total: 4
| Produkt | D | ID | L | N | MOQ | Einheit | Nominell ledararea från/till | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD STIFTKABELSKO, RÖD, 12x1.9mm | 1.9 mm | 4.3 mm | 22.5 mm | 10.5 mm | 100 . | Stck | 0.5-1.65 mm² |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, RÖD, 9x1.9mm | 1.9 mm | 4.3 mm | 19.5 mm | 10.5 mm | 100 . | Stck | 0.5-1.65 mm² |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, BLÅ, 12x1.9mm | 1.9 mm | 4.9 mm | 23 mm | 11 mm | 100 . | Stck | 1.04-2.63 mm² |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, GUL, 14x2.7mm | 2.7 mm | 6.7 mm | 27.5 mm | 14 mm | 100 . | Stck | 2.63-6.64 mm² |
Ja
|
|
|
- Total: 4
Liknande Alternativ
Godkännanden
- Total: 4
| Produkt | Godkänd enligt CE | Mit Zulassung nach UL | Flambeständighet installationsmaterialklass (UL94) | Verfügbarkeit | ||
|---|---|---|---|---|---|---|
| ISOLERAD STIFTKABELSKO, RÖD, 12x1.9mm |
|
|
|
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, RÖD, 9x1.9mm |
|
|
|
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, BLÅ, 12x1.9mm |
|
|
|
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, GUL, 14x2.7mm |
|
|
|
Ja
|
|
|
- Total: 4
Tekniska egenskaper
- Total: 4
| Produkt | Passar ledare klass 2 | Passar ledare klass 5 | Bandform | Max. ström (Imax) | Flänsform | Enligt DIN | Isolering | Färg på isolering | Hylsform | Lämplig för massiv ledare | Lämplig för flertrådig ledare | Lämplig för fintrådig ledare | Lämplig för höga temperaturer (upp till 650 °C) | Lämplig för lacktråd | Lämplig för rundledare | Lämplig för flatledare | Ytskydd | Werkstoff der Isolation | Brandskyddsegenskaper | Einsatztemperatur | Material | Max spänning | Halogenfrei | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD STIFTKABELSKO, RÖD, 12x1.9mm | Ja | Ja | Nej | 19 A | Stiftform | Nej | Delvis isolerad | Röd | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | Polyvinylchlorid (PVC) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nein |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, RÖD, 9x1.9mm | Ja | Ja | Nej | 19 A | Stiftform | Nej | Delvis isolerad | Röd | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | Polyvinylchlorid (PVC) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nein |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, BLÅ, 12x1.9mm | Ja | Ja | Nej | 27 A | Stiftform | Nej | Delvis isolerad | Blå | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | Polyvinylchlorid (PVC) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nein |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, GUL, 14x2.7mm | Ja | Ja | Nej | 48 A | Stiftform | Nej | Delvis isolerad | Gul | Kort | Nej | Ja | Ja | Nej | Nej | Ja | Nej | Förtent | Polyvinylchlorid (PVC) | Motsvarar UL94V-2 | -40-75 °C | Koppar | 600V | Nein |
Ja
|
|
|
- Total: 4
VP-flik övrig information
- Total: 4
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|
| ISOLERAD STIFTKABELSKO, RÖD, 12x1.9mm | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Stiftkabelskor - PVC | A1519SRPL |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, RÖD, 9x1.9mm | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Stiftkabelskor - PVC | A1519SR-9PL |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, BLÅ, 12x1.9mm | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Stiftkabelskor - PVC | A2519SRPL |
Ja
|
|
|
| ISOLERAD STIFTKABELSKO, GUL, 14x2.7mm | EC001052 - Klämkabelsko för kopparledare | 9.0 |
|
Isolerade Stiftkabelskor - PVC | A4630SRPL |
Ja
|
|
|
- Total: 4
