070106-1

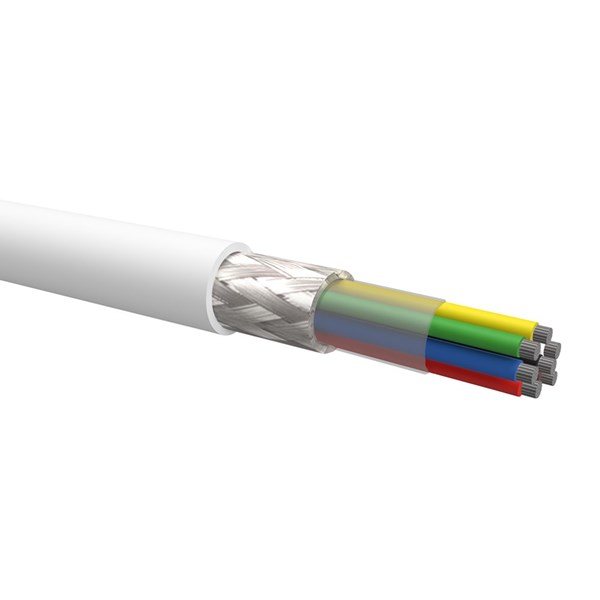

DEF-CY, 6x0.22mm2, VIT, DEF 61-12, 300V, PVC, 70C
070106-1
- Verfügbarkeit:
-
Nein
- Total: 1
Related items
DEF-CY (Defense)
Flexibel signalkabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger det en mycket elastisk kabel med liten böjradie. Kabeln är försedd md en skärm av förtent koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet).
Den används för signal-, mät-, styr- och ton-frekvensöverföring i elektronik-, data- och signalanläggningar.
Uppbyggnad Ledare: Förtent koppar
Ledarisolation: PVC
Ledarfärg: Enligt def 61-12.
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 300 V
Provspänning: 1000 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Minsta böjradie: 15 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 228
- Total: 1
Produktegenskaper
| Ader-Zahl | 6 . |
|---|---|
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Spezifizierung Aderisolation | Sonstige |
| Ader-Kennzeichnung | Farbe |
| Schutzleiter | Nein |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Spezifizierung Mantelmaterial | Sonstige |
| Mantel-Farbe | Sonstige |
| Flammwidrig | nach IEC/EN 60332-1-2 |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -30-70 °C |
| Leiter-Material | Kupfer |
| Adern verdrillt | Ja |
| Zul. max. Leitertemperatur | 70 °C |
| Schirm | Ja |
| Schutzhülle | N/A |
| Bewehrung/Armierung | Geflecht |
| Isolationserhalt | N/A |
| Beidraht | Nein |
| Nennspannung | 300 V |
| Halogenfrei nach EN 60754-1/2 | Nein |
| Leiter-Klasse | Kl.5 = feindrähtig |
| Farbe | Weiß |
| Werkstoff der Isolation | Polyvinylchlorid (PVC) |
| Einsatztemperatur | -30-70 °C |
| Ader-Farbe | Verschiedene |
| Leiter-Oberfläche | Verzinnt |
| Halogenfrei | Nein |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 27.5 mm |
Mått & Dimensioner
| Leiternennquerschnitt | 0.22 mm² |
|---|---|
| MOQ | 5000 . |
| Außendurchmesser ca. | 5.5 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 27.5 mm |
| Leiterdurchmesser | 0.22 mm |
| Einheit | m |
| Nennspannung | 300 V |
Logistik
| Artikelstatus | Beställningsvara, lager kan finnas men lagerhålls normalt inte. |
|---|---|
| MOQ | 5000 . |
| Streckkod | |
| Ursprungsland | IT |
| Artikelnummer | 070106-1 |
| Tullstatistikkod | 85444995 |
| Einheit | m |
| Godkänd enligt IEC 228 | Ja |
|---|---|
| Brandverhalten nach EN 13501-6: Klasse | N/A |
| Brandverhalten nach EN 13501-6: Rauchentwicklung | N/A |
| Brandverhalten nach EN 13501-6: Abtropfverhalten | N/A |
| Brandverhalten nach EN 13501-6: Säureentwicklung | N/A |
| Halogenfrei nach EN 60754-1/2 | Nein |
| Raucharm nach EN 61034-2 | Nein |
| Kältebeständig nach EN 60811-504+505+506 | Nein |
| Ölbeständig nach EN IEC 60811-404 | Nein |
| Flammwidrig | nach IEC/EN 60332-1-2 |
| ETIM-Klass | EC003248 - Kraftkabel < 1 kV, för fast installation |
|---|---|
| ETIM-Version | 9.0 |
| Warenzeichen | NEMIQ |
| Produktgrupp | Kabel - DEF-CY |
| Alternativt Artikelnummer | 070106-1 |
| Conflict Minerals | Yes, see report under tab "Documents" |
|---|---|
| Iron and Steel Sanction | Compliance |
| POPs | Compliance |
| REACH | No SVHC (240 Subs. 23 Jan 2024) |
| RoHS | RoHS 3 (2015/863) |
| SCIP | Ej tillämpningsbart |
| US TSCA | Compliance |
