RADOX 125 - Industribobin
Halogenfri flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan. Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.
Godkänd för marin användning.
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyolefine
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Blau, Braun, Gelb, Grau, Grün, Orange, Rot, Schwarz, Weiß, Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -55-145 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 125 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 600 V
- Halogenfrei nach EN 60754-1/2:
- Ja
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Einzelader
- Farbe:
- Schwarz, Grün, Grau, Orange, Gelb, Grün/Gelb, Braun, Rot, Weiß, Blau
- Werkstoff der Isolation:
- Polyolefine
- Einsatztemperatur:
- -40-125 °C
- Ader-Farbe:
- Blau, Braun, Gelb, Grau, Grün, Grün/Gelb, Orange, Rot, Schwartz, Weiß
- Leiter-Oberfläche:
- Verzinnt
- Halogenfrei:
- Ja
- Verpackung:
- Spule HS150, Spule HS400, Spule HS200
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 4.35-10.05 mm
- Brandverhalten nach EN 13501-6: Klasse:
- Eca
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Ja
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RADOX AUTOL 155 TAPE
Batterikabel som har (FHLR91X Enligt DIN76722) utmärkt beständighet mot hög och låg temperatur, ozon- och väderbeständighet, beständig mot högt tryck, temperatur, motorolja, bränslen och hydrolys, flamskyddsmedel, hög nötningsbeständig, lödbeständig, lätt att skala och bearbeta tack vare tape, enligt ISO 6722 klass D, LV 112, ISO 14572, LV 212, DIN 76722.
Uppfyller EU - direktiv 2000/53 / EG om uttjänta fordon. Det är fritt från bly, kvicksilver, kadmium och krom VI.
Användning: Lågspänningskabel, för användning i bla hybrid- och elfordon, lastbilar.
FÖRSIKTIGHET: Särskild försiktighet ska iakttas för kablar som används med spänningar över 60 VDC för att skydda dem från mekanisk belastning för att undvika stötar (ISO 6722: 2006)
Ledare: Glödgad koppar enligt ISO C flexibel 6
Ledarisolation: 155S (polyolefin) Mantelfärg: Se produktdata.
Tekniska data:
Driftspänning: 1000VAC 1500VDC
Provspänning AC: < Temp. område: -40ºC till +150ºC (3000H)
Minsta böjradie: 3 x kabelns diameter
Godkännanden, Standarder: ISO 6722 class D iSO 19642-9
- Mantel-Farbe:
- Rot
- Einzelader/Mehradern :
- Einzelader
- Farbe:
- Rot
- Halogenfrei:
- Ja
RADOX 3 GKW 600/1000 V - Enkelledare
Halogenfri kopplingskabel för fast förläggning i tågapplikationer, lamparmaturer, elektriska applikationer samt kabeldragning i vagnar, terminaler och annan kraftförsörjningsapparatur. Tålig mot hög mekanisk belastning, olja och bränsle.
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyolefine
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Blau, Grau, Rot, Schwarz, Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -40-120 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 120 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 600 V
- Halogenfrei nach EN 60754-1/2:
- Ja
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Schwarz, Grau, Grün/Gelb, Rot, Blau
- Werkstoff der Isolation:
- Polyolefine
- Einsatztemperatur:
- -40-120 °C
- Ader-Farbe:
- Blau, Grau, Grün/Gelb, Rot, Schwartz
- Leiter-Oberfläche:
- Verzinnt
- Halogenfrei:
- Ja
- Verpackung:
- Spule HS400, Spule HS401, CK, Spule HS200
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 6-53.7 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Ja
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
DOUFLEX
Extra flexibel svetskabel för användning där de mekaniska påfrestningarna är höga. Den dubbla isoleringen förebygger korrosion, ökar flexibiliteten och förbättrar isolationsresistansen.
Förpackning: Ring
Uppbyggnad
Ledare: Extra mång- och fintrådig, glödgad koppar
Ledarisolation innermantel: Special PVC
Yttermantel: Special PVC
Mantelfärg: Se tabell nedan
Tekniska data:
Driftspänning: 600V
Provspänning: 2000V
Temperaturområde: -40ºC till +80ºC
Minsta böjradie: 15 x kabelns diameter
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Orange
- Flammwidrig:
- Nein
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Bewehrung/Armierung:
- Ohne
- Beidraht:
- Nein
- Nennspannung:
- 600 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.6 = feinstdrähtig
- Einzelader/Mehradern :
- Mehradern
- Farbe:
- Orange(Schwartz)
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -40-80 °C
- Ader-Farbe:
- Orange
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Verpackung:
- Ring
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 58.4 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RK (H05V-K, H07V-K) 0.5-6mm²
Används som kopplings- och installationsledning.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt tabell nedan
Tekniska data:
Märkspänning:
HO5V-K 0.5-1.0 mm²: 300/500
V HO7V-K 1.5-120 mm²: 450/750 V
Provspänning:
HO5V-K 0.5-1.0 mm²: 2000 V
HO7V-K 1.5-120 mm²: 2500 V
Temp.område: -5º C till +70º C
Minsta böjradie: 12 x kabelns diameter
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Blau, Braun, Gelb, Grau, Grün, Orange, Rot, Schwarz, Weiß, Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 300-600 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Einzelader
- Farbe:
- Schwarz, Grün, Grau, Orange, Gelb, Grün/Gelb, Braun, Rot, Weiß, Blau, Rosa, Violett, Hellblau, Dunkelblau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Beteckningar:
- H05V-K (RK 0.5-1.0mm2), H07V-K (RK 1.5 - 400mm2)
- Einsatztemperatur:
- -5-70 °C
- Ader-Farbe:
- Blau, Braun, Gelb, Grau, Grün, Grün/Gelb, Violett, Orange, Rosa, Rot, Schwartz, Weiß
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Verpackung:
- Ring, Karton (Box)
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 12.4-18.8 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RK Barrel
Används som kopplings- och installationsledning.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt tabell nedan
Tekniska data:
Märkspänning:
HO5V-K 0.5-1.0 mm²: 300/500
V HO7V-K 1.5-120 mm²: 450/750 V
Provspänning:
HO5V-K 0.5-1.0 mm²;: 2000 V
HO7V-K 1.5-120 mm²;: 2500 V
Temp.område: -5ºC till +70ºC
Minsta böjradie: 12 x kabelns diameter
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Blau
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 600 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Einzelader
- Farbe:
- Hellblau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Beteckningar:
- H07V-K (RK 1.5 - 400mm2)
- Einsatztemperatur:
- -5-70 °C
- Ader-Farbe:
- Blau
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Verpackung:
- Fass
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 18.8 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
NELCOFLEX - PUR
Den fintrådiga uppbyggnaden i kombination med PUR-manteln ger en mycket elastisk kabel med liten böjradie. Ytterhöljet av polyuretan möjliggör en mycket liten kabelytterdiameter, höga mekaniska påfrestningar kan motstås. Kabeln är nötningssäker, mikrobeständig och flamsäker. Lämplig för användning i kabelkedjor och kontinuerligt rörliga maskiner samt
portalrobotar.
Uppbyggnad:
Ledare: Blank flertrådig koppar klass 6.
Ledarisolation: PP
Yttermantel: PUR, PURWIL
Mantelfärg: Grå, Orange
Ledarfärg - PUR: Svart med vit eller svart nummermärkning.
Ledarfärg - PURWIL: Färgade ledare enl. HD 308
Gröngul skyddsledare.
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm² -70mm²
Temp. område: Fast förläggning min/max: -40ºC till +90ºC
Rörlig förläggning min/max: -40ºC till +90ºC
Minsta böjradie: 5 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: DIN EN 60811-404
VDE 0482 del 332-2-2 resp. IEC 60332-2-2
Tillämpade standarder: liknande VDE 0250
- Ader-Zahl:
- 2-25 .
- Werkstoff der Aderisolation:
- Gummi, Polyurethan (PUR)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe, Ziffern
- Schutzleiter:
- Ja, Nein
- Mantelmaterial:
- Polyurethan (PUR)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Grau, Orange
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -40-90 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 60-90 °C
- Schirm:
- Nein
- Bewehrung/Armierung:
- Geflecht, Ohne
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau, Orange
- Werkstoff der Isolation:
- Polyurethan (PUR)
- Einsatztemperatur:
- -40-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Ja
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 27.5-97 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
NELCOFLEX-CY (EMC) - Trumma
Flexibel oljeresistent kabel med god beständighet mot inverkan av kemikalier och syror. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar samt i data- och signalanläggningar.
Kan användas i torra och våta utrymmen.
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Innermantel: PVC
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Transparent/Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-95mm²
Temp. område:
Fast förläggning min/max: -40ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 6 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: Uppfyller svensk och europeisk standard enligt SS EN 60204
- Ader-Zahl:
- 2-25 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ziffern
- Schutzleiter:
- Ja, Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Ja
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Geflecht
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Transparent
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -40-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 30.4-153.2 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein

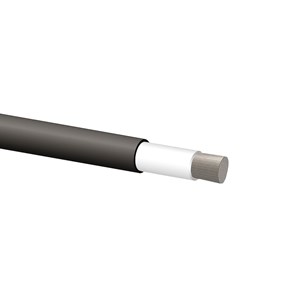

- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Schwarz
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Ja
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Geflecht
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.6 = feinstdrähtig
- Farbe:
- Schwarz
- Ader-Farbe:
- Schwartz
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 10.2 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
MULTINORM-Y
HAR/UL-CSA styrkablar är särskilt lämpliga för exportinriktad tillverkning av maskiner, anläggningar och utrustning; på grund av de internationella godkännandena kan dessa styrkablar nästan användas över hela världen. De installeras i torra och fuktiga rum med medelstor mekanisk påfrestning och som anslutningskablar för statiska och icke-kontinuerliga böjningsapplikationer. Dessa kablar är dessutom extremt flexibla och används därför för värme- och kylinstallationer men inte utomhus eller för direkt nedgrävning.
Produkten motsvarar direktivet 2014/35/EU (lågspänningsdirektivet).
Uppbyggnad
Ledare: Blank flertrådig koppar class 5
Ledarisolation: Pvc
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Yttermantel: Pvc
Mantelfärg: Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-70mm²
Temp. område: Fast förläggning min/max: 5ºC till +70ºC
Temp. område: UL+CSA: 5ºC till +90ºC
Isolationsmotstånd: > 20 MΩ x km
Minsta böjradie: 12,5 x kabelns diameter
Godkännanden:
Cpr klass: Eca
Självsläckande och flamskyddsmedel enl. till IEC
60332-1; VW1; CSA FT1
Standard EN 50525-2-51 / VDE 0285-525-2-51; UL style
2517/2587 och CSA C22.2 nr. 210.2-M90 AWM I A/B II
A/B
Standard EN 50525-2-51 / VDE 0285-525-2-51; UL stil
2517/2587 och CSA C22.2 nr. 210.2-M90 AWM I A/B II
A/B
Godkännande: HAR: 300/500 V - 70 ° C | UL / CSA 600 V - 90 ° C
- Ader-Zahl:
- 3-5 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ziffern
- Schutzleiter:
- Ja
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -40-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 32.4-40.4 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RKK (H05VV-F)
Rund anslutningskabel för normal drift, t ex i bostäder, kök och kontor; även i fuktiga lokaler för anslutning av t ex tvättmaskiner, torktumlare och kylskåp. Olämplig för permanent utomhusanvändning, eller där risk för skador p g a värme föreligger.
Uppbyggnad Ledare: Extra mångtrådig koppar enligt IEC 60228 klass 5
Ledarisolation: Blyfri PVC
Mantelfärg: Vit eller grå blyfri PVC
Tekniska data:
Märkspänning Uo/U: 300/500 V
Partmärkning:
2-ledare: Blå, brun
3-ledare: Grön/gul, blå, brun
4-ledare: Grön/gul, brun, svart, grå
5-ledare: Grön/gul, blå, brun, svart, grå
Temperaturområde: I kontinuerlig drift max. ledartemperatur 60ºC. Lägsta hanteringstemperatur +5ºC
Minsta böjradie: 6 x kabelns diameter, utan belastning
- Ader-Zahl:
- 3 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Ja
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- Nein
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-60 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 60 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Weiß
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -5-60 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 49.5-61.5 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
SIFF, Silikonkabel
Silikon-mantlade flerledarkabel erbjuder elingenjörer och elektriker ett fantastiskt utbud av alternativ.
Perfekt för höga eller låga temperaturer kommer dessa kablar fungera utmärkt mellan -50ºC och 180ºC.
Vid brand producerar de minimal rök och kan användas till installation i offentliga byggnader.
Uppbyggnad Ledare: Fintrådig ledare av förtent koppar.
Ledarisolering: Silikonbas.
Ledarisolation: Ledarna tvinnade i lager.
Yttermantel: Silikonbas.
Mantelfärg: Grå.
Flamhämmande.
Tekniska data:
Driftspänning: 300/500 V
Provspänning: 2000 V
Temperaturområde: -50ºC till +180ºC
Minsta böjradie: Flexibel: 12 x kabeldiametern Fast: 4 x kabeldiametern
Godkännanden, Flambeständighet
VDE 0295. VDE 0293. VDE 0293-308. IEC 60332-1-2 (F2)
- Ader-Zahl:
- 2 .
- Werkstoff der Aderisolation:
- Gummi
- Spezifizierung Aderisolation:
- Gummi - Silikon-Kautschuk (SIR)
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Gummi
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Grau
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -60-180 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 180 °C
- Schirm:
- Nein
- Bewehrung/Armierung:
- Ohne
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Ja
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Silikon
- Einsatztemperatur:
- -50-180 °C
- Ader-Farbe:
- Grau
- Leiter-Oberfläche:
- Verzinnt
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 25.6 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
NELCOFLEX - PUR/PUR 2000, 2001
Den fintrådiga uppbyggnaden i kombination med PUR-manteln ger en mycket elastisk kabel med liten böjradie. Ytterhöljet av polyuretan möjliggör en mycket liten kabelytterdiameter, höga mekaniska påfrestningar kan motstås. Kabeln är nötningssäker, mikrobeständig och flamsäker. För installation på fordon för skog, gräv och industriella maskiner och maskinverktyg.
Uppbyggnad Ledare: Blank flertrådig koppar klass 6.
Ledarisolation: PUR
Ledarfärg - 2001: Svart med vit nummermärkning
Ledarfärg - 2000: Färgade ledare
Skyddsledare: G = Grön/gul, X = Utan skyddsledare
Yttermantel: PUR
Mantelfärg: Svart
UV-beständig
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Temp. område: Fast förläggning min/max: -50ºC till +80ºC
Rörlig förläggning min/max: -40ºC till +80ºC
Minsta böjradie: Flexibel: 15 x kabeldiametern
Oljebeständighet: God
Godkännanden: CE
- Ader-Zahl:
- 2-7 .
- Nennspannung:
- 300 V
- Farbe:
- Schwarz
- Werkstoff der Isolation:
- Polyurethan (PUR)
- Einsatztemperatur:
- -40-80 °C
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Ja
- Ader-Zahl:
- 2-8 .
- Nennspannung:
- 250 V
- Farbe:
- Schwarz
- Werkstoff der Isolation:
- EPDM, Polyurethan (PUR), TPE
- Einsatztemperatur:
- -40-90 °C
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
NSGAFÖU
Dubbelisolerad kopplingskabel i oljebeständigt och flamhämmande utförande. Har en inner- och yttermantel av special gummi vilket gör att den tål hög mekanisk belastning. Kortslutnings- och jordfelssäker upp till 1000 V. För installationer i bussar, tåg och i kopplingsskåp. Lämpar sig även för anslutning till rörliga enheter.
Märkspänning: Uo/ U1,8/3kV
Ledaruppbyggnad: Klass 5 = mångtrådig
Material Ledare: Förtent koppar
Ledarisolering: EPR gummi
Yttermantel: Specialgummi, polykloropren
Färg på yttermantel: Svart
Böj radie fast förläggning: 6 x kabeldiametern
Böj radie rörlig förläggning: 10 x kabeldiametern
Min temperatur fast förläggning: -40°C
Max temperatur fast förläggning +80°C
Min temperatur rörlig förläggning: -25°C
Max temperatur rörlig förläggning: +80°C
Provspänning: 6000V
Isolationsresistans: ≥20 M Ohm x km
Max temperatur ledare: +90°C
Brandspridningsklass: IEC 60332-1
Tillverkningsnorm: VDE 0295, IEC 60228
Godkännande. VDE 0250 Part 602
- Ader-Zahl:
- 1 .
- Nennspannung:
- 1800 V
- Farbe:
- Schwarz
- Werkstoff der Isolation:
- Chloropren-Kautschuk
- Einsatztemperatur:
- -40-80 °C
- Leiter-Oberfläche:
- Verzinnt
- Halogenfrei:
- Nein
- Verpackung:
- Spule B5
NELCOFLEX-CY, 0.6/1Kv
Flexibel oljebeständig kabel med god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel.
Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet).
Kabeln används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar.
Kabeln kan användas både inne och utomhus vid beaktan av temperaturområde. Vid förläggning i mark skall kabelskyddsrör användas.
Märkspänning: Uo/U 0,6/1kV
Ledaruppbyggnad: Klass 5 = mångtrådig blank koppar
Ledarisolering: PVC
Ledarfärg/Ledarmärkning: Svart med vit nummermärkning. Skydds ledare Grön/Gul
Innermantel: PVC svart
Skärm: Fläta av förtent koppartråd
Yttermantel: PVC svart
Böjradie vid fast förläggning: 20 x kabeldiametern
Min temperatur vid fast förläggning: -30°C
Max temperatur vid fast förläggning: +70°C
Min temperatur vid rörlig förläggning: -15°C
Max temperatur vid rörlig förläggning: +70°C
Provspänning: 4000V
Brandspridningsklass: IEC 60 332-1 (F2)
Tillverkningsnorm: VDE 0295, IEC 60228
Godkännande enl. EN 50525-2 51
- Ader-Zahl:
- 12 .
- Nennspannung:
- 1000 V
- Farbe:
- Schwarz
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -40-70 °C
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
NELCOFLEX-H
Flexibel oljeresistent kabel med god beständighet mot inverkan av kemikalier och syror. Den fintrådiga uppbyggnaden i kombination med polyolefin (POE) och TPE-mantel ger en mycket elastisk kabel med liten böjradie. Kabeln användes som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar samt i data- och signalanläggningar.
Kan användas i torra och våta utrymmen.
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: Polyolefin(POE),TPE
Ledarfärg: Svart med vit nummermärkning.
Gröngul skyddsledare
Yttermantel: Polyolefin (POE), TPE
Mantelfärg: Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-70mm²
Temp. område:
Fast förläggning min/max: -40ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 6 x kabelns diameter
Oljebeständighet: God Flambeständighet: IEC 332-1
Godkännanden: Uppfyller svensk och europeisk standard enligt SS EN 60204
- Ader-Zahl:
- 2-25 .
- Werkstoff der Aderisolation:
- Sonstige
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ziffern
- Schutzleiter:
- Ja, Nein
- Mantelmaterial:
- Sonstige
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Ja
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- TPE
- Einsatztemperatur:
- -40-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Ja
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 21.2-56 mm
- Brandverhalten nach EN 13501-6: Klasse:
- Dca
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
H07BQ-F
Polyuretanmantlad och EPR-isolerad anslutningskabel för applikationer där kabeln utsätts för kraftigt mekaniskt slitage. Typiska användningsområden är handverktyg, på byggnadsplatser, i gruvindustrin, i maskininstallationer, samt inom livsmedelsteknisk- och kemisk industri. Kabeln är avsedd för torra eller våta rum, inom- och utomhus. Kabeln är halogenfri.
Uppbyggnad
Ledare: Fintrådig ledare av blank koppar
Ledarisolering: EPR-gummi.
Färgmärkta ledare Innermantel: EPR-gummi
Yttermantel: Polyuretan
Mantelfärg: Orange
Ledarfärger: Enl. DIN VDE 0293-308
Tekniska data:
Driftspänning: H07BQ-F: 450/750 V (>1,0 mm²;)
Provspänning: 2000 V AC
Temperaturområde: -40ºC till +75ºC
Minsta böjradie: 4 x kabelns ytterdiameter
Godkännanden: Flambeständighet CENELEC HD 22.10 S1
- Ader-Zahl:
- 2-3 .
- Nennspannung:
- 750 V
- Farbe:
- Orange
- Werkstoff der Isolation:
- EPR, Polyurethan (PUR)
- Einsatztemperatur:
- -40-75 °C
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
SIHF, Silikonkabel
Silikon-mantlade flerledarkablar erbjuder elingenjörer och elektriker ett fantastiskt utbud av alternativ.
Perfekt för höga eller låga temperaturer kommer dessa kablar fungera utmärkt mellan -50ºC och 180ºC.
Vid brand producerar de minimal rök och kan användas till installataion i offentliga byggnader.
Uppbyggnad
Ledare: Fintrådig ledare av förtent koppar.
Ledarisolering: Silikonbas.
Ledarisolation: Ledarna färgmärkta tvinnade i lager.
Yttermantel: Silikonbas.
Mantelfärg: Röd-Brun.
Flamhämmande.
Tekniska data:
Driftspänning: 300/500 V
Provspänning: 2000 V
Temperaturområde: -50ºC till +180ºC
Minsta böjradie:
Flexibel: 12 x kabeldiametern
Fast: 4 x kabeldiametern
Godkännanden, Flambeständighet VDE 0295.VDE 0293.VDE 0293-308IEC 60332-1-2 (F2)
- Ader-Zahl:
- 2-7 .
- Werkstoff der Aderisolation:
- Gummi
- Spezifizierung Aderisolation:
- Gummi - Silikon-Kautschuk (SIR)
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Gummi
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Rot
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -60-180 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 180 °C
- Schirm:
- Nein
- Bewehrung/Armierung:
- Ohne
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Ja, Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Braun/Rot
- Werkstoff der Isolation:
- Silikon
- Einsatztemperatur:
- -50-180 °C
- Ader-Farbe:
- Rot, Verschiedene
- Leiter-Oberfläche:
- Verzinnt
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 25.6-88 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
NELCOFLEX-CY - PUR
Den fintrådiga uppbyggnaden i kombination med PUR-manteln ger en mycket elastisk kabel med liten böjradie. Ytterhöljet av polyuretan möjliggör en mycket liten kabelytterdiameter, höga mekaniska påfrestningar kan motstås. Kabeln är nötningssäker, mikrobeständig och flamsäker. Lämplig för användning i kabelkedjor och kontinuerligt rörliga maskiner samt portalrobotar.
Uppbyggnad:
Uppbyggnad Ledare: Blank flertrådig koppar cl.6
Ledarisolation: PELON®2
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Skärm: Fleece och flätad koppartråd
Ledare: Blank flertrådig koppar klass 6.
Ledarisolation: PP
Ledarfärg - PUR: Svart eller vit med vit eller svart
nummermärkning. G=Gröngul skyddsledare. X=Nummermärkt
Ledarfärg - PURWIL: Färgade ledare enl. HD 308
Gröngul skyddsledare
Ledarfärg - Partvinnade: DIN47100
Yttermantel: PUR, PURWIL
Mantelfärg: Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-70mm²
Temp. område: Fast förläggning min/max: -40ºC till +90ºC
Rörlig förläggning min/max: -40ºC till +90ºC
Minsta böjradie: 5 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: DIN EN 60811-404
VDE 0482 del 332-2-2 resp. IEC 60332-2-2
Tillämpade standarder: liknande VDE 0250
- Ader-Zahl:
- 4-20 .
- Werkstoff der Aderisolation:
- Polyurethan (PUR)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyurethan (PUR)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Grau
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -40-90 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 90 °C
- Schirm:
- Ja
- Bewehrung/Armierung:
- Geflecht
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Ja
- Leiter-Klasse:
- Kl.6 = feinstdrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyurethan (PUR)
- Einsatztemperatur:
- -40-90 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Ja
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 111 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
NELCOFLEX-CY, SERVO
Flexibel kabel för användning till servomotorsystem från ledande tillverkare.Kombination av ledare för kraft och signalöverföring. Termoskydd och bromsskydd kan t.ex. integreras med kraftmatningen. Längre ledningsdragningar är möjliga tack vare en design med låg kapacitans. Utrymmes- och viktbesparande installationer tack vare liten kabeldiameter. Skärm av flätad koppar skyddar kabeln mot elektromagnetiska störningar.
EMC-kompatibel anslutning mellan frekvensomriktare och frekvensomformare för normala krav i dragkedjeapplikationer, rörliga drivsystem, inom robotteknik och tillverkningsanläggningar. Lämplig för användning i torra och fuktiga rum.
Uppbyggnad
Ledare: Blank flertrådig koppar cl.6
Ledarisolation: PELON®2
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Innermantel: PVC
Skärm: Fleece och flätad koppartråd
Yttermantel: PVC
Mantelfärg: Orange eller Grå
Teknisk data:
Märkspänning: Uo/U0,6/1kV
Märkspänning: Uo/U enligt UL/CSA600/1000V
Provspänning: 4kV
Kabelarea: 0.5mm²-16mm²
Temp. område: Fast förläggning min/max: -30ºC till +80ºC
Rörlig förläggning min/max: -5ºC till +80ºC
Ledarmotstånd vid +20°C enl. till IEC 60228 cl. 6
Isolationsmotstånd vid 20° C ≥ 20 G Ohm x km
Minsta böjradie: 5 x kabelns diameter fast förlagd
10x kabels diameter rörligt förlagd
Oljebeständighet: Enl: ISO 6722, EN 60811-404 (endast mineral olja)
Flambeständighet: Självsläckande och flamskyddande enl. till IEC 60332-1; UL: VW1; CSA: FT1.
Godkännanden: Uppfyller svensk och europeisk standard enligt SS EN 60204 UL/CSA.
- Ader-Zahl:
- 4 .
- Nennspannung:
- 1000 V
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -40-70 °C
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
NELCOFLEX-Y
Flexibel oljeresistent kabel med god beständighet mot inverkan av kemikalier och syror. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln användes som styr-och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar samt i data- och signalanläggningar. Kan användas i torra och våta utrymmen.
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Yttermantel: PVC
Mantelfärg: Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-70mm²
Temp. område:
Fast förläggning min/max: -40ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 6 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: Uppfyller svensk och europeisk standard enligt SS EN 60204
- Ader-Zahl:
- 2-50 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe, Ziffern
- Schutzleiter:
- Ja, Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500-1000 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -40-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 19.6-164.8 mm
- Brandverhalten nach EN 13501-6: Klasse:
- Eca
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
- Verfügbarkeit:
-
Nein
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 600 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grün/Gelb
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Beteckningar:
- H07V-K (RK 1.5 - 400mm2)
- Einsatztemperatur:
- -5-70 °C
- Ader-Farbe:
- Grün/Gelb
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Verpackung:
- Ring
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 60.8 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
NELCOFLEX-CY (EMC) - Korta längder
Flexibel oljeresistent kabel med god beständighet mot inverkan av kemikalier och syror. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar samt i data- och signalanläggningar.
Kan användas i torra och våta utrymmen.
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Innermantel: PVC
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Transparent/Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-95mm²
Temp. område:
Fast förläggning min/max: -40ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 6 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: Uppfyller svensk och europeisk standard enligt SS EN 60204
- Ader-Zahl:
- 2-50 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ziffern
- Schutzleiter:
- Ja, Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Ja
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Geflecht
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Transparent
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -40-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 31.6-105.6 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
