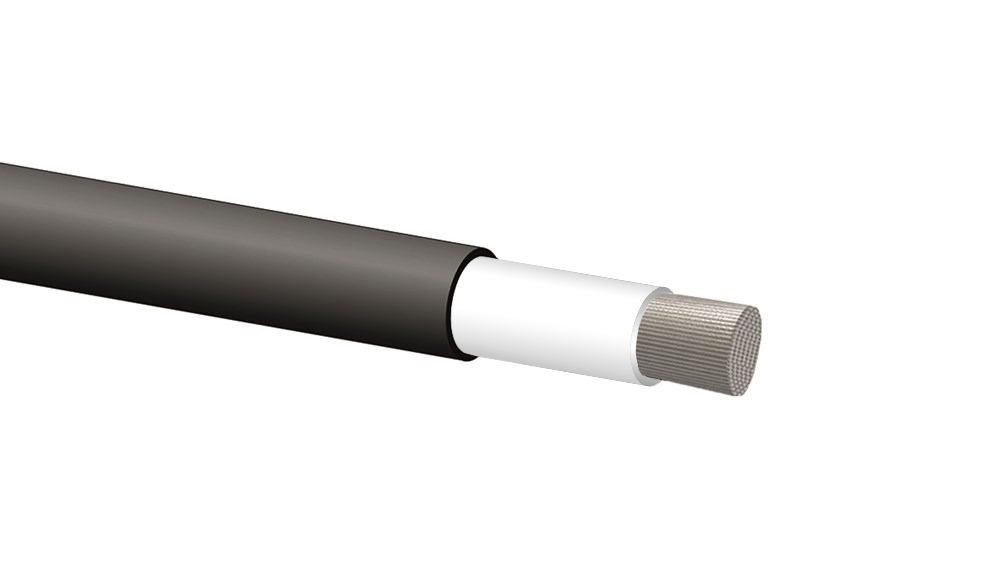

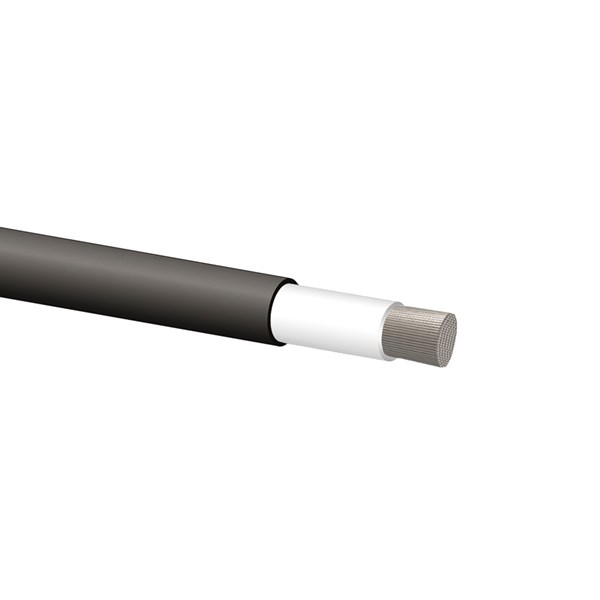

NSGAFÖU
Dubbelisolerad kopplingskabel i oljebeständigt och flamhämmande utförande. Har en inner- och yttermantel av special gummi vilket gör att den tål hög mekanisk belastning. Kortslutnings- och jordfelssäker upp till 1000 V. För installationer i bussar, tåg och i kopplingsskåp. Lämpar sig även för anslutning till rörliga enheter.
Märkspänning: Uo/ U1,8/3kV
Ledaruppbyggnad: Klass 5 = mångtrådig
Material Ledare: Förtent koppar
Ledarisolering: EPR gummi
Yttermantel: Specialgummi, polykloropren
Färg på yttermantel: Svart
Böj radie fast förläggning: 6 x kabeldiametern
Böj radie rörlig förläggning: 10 x kabeldiametern
Min temperatur fast förläggning: -40°C
Max temperatur fast förläggning +80°C
Min temperatur rörlig förläggning: -25°C
Max temperatur rörlig förläggning: +80°C
Provspänning: 6000V
Isolationsresistans: ≥20 M Ohm x km
Max temperatur ledare: +90°C
Brandspridningsklass: IEC 60332-1
Tillverkningsnorm: VDE 0295, IEC 60228
Godkännande. VDE 0250 Part 602
Produktegenskaper
- Ader-Zahl:
- 1 .
- Nennspannung:
- 1800 V
- Farbe:
- Schwarz
- Werkstoff der Isolation:
- Chloropren-Kautschuk
- Einsatztemperatur:
- -40-80 °C
- Leiter-Oberfläche:
- Verzinnt
- Halogenfrei:
- Nein
- Verpackung:
- Spule B5
Visa mer
Kopplade Artiklar
- Total: 6
- Total: 6
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manuals, Datasheets, Sketches & Drawings
Conflict Minerals Reporting Template Version 6.31_Approved
Tabelldata
- Total: 6
| Produkt | Leiternennquerschnitt | MOQ | Einheit | Nennspannung | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|
| NSGAFÖU, 6.0mm2, SVART , BOBIN B5, 1800V, NEOPREN, FT, 80C | 6 mm² | 100 . | m | 1800 V |
Ja
|
|
|
| NSGAFÖU, 10mm2, SVART, BOBIN B5, 1800V, NEOPREN, FT, 80C | 10 mm² | 100 . | m | 1800 V |
Nein
|
|
|
| NSGAFÖU, 16mm2, SVART , BOBIN B5, 1800V, NEOPREN, FT, 80C | 16 mm² | 100 . | m | 1800 V |
Ja
|
|
|
| NSGAFÖU, 25mm2, SVART, BOBIN B5, 1800V, NEOPREN, FT, 80C | 25 mm² | 100 . | m | 1800 V |
Ja
|
|
|
| NSGAFÖU, 35mm2, SVART , BOBIN B5, 1800V, NEOPREN, FT, 80C | 35 mm² | 100 . | m | 1800 V |
Nein
|
|
|
| NSGAFÖU, 50mm2, SVART, BOBIN B5, 1800V, NEOPREN, FT, 80C | 50 mm² | 100 . | m | 1800 V |
Nein
|
|
|
- Total: 6
Liknande Alternativ
Godkännanden
- Total: 6
- Total: 6
Tekniska egenskaper
- Total: 6
| Produkt | Ader-Zahl | Nennspannung | Farbe | Werkstoff der Isolation | Einsatztemperatur | Leiter-Oberfläche | Halogenfrei | Verpackung | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| NSGAFÖU, 6.0mm2, SVART , BOBIN B5, 1800V, NEOPREN, FT, 80C | 1 . | 1800 V | Schwarz | Chloropren-Kautschuk | -40-80 °C | Verzinnt | Nein | Spule B5 |
Ja
|
|
|
| NSGAFÖU, 10mm2, SVART, BOBIN B5, 1800V, NEOPREN, FT, 80C | 1 . | 1800 V | Schwarz | Chloropren-Kautschuk | -40-80 °C | Verzinnt | Nein | Spule B5 |
Nein
|
|
|
| NSGAFÖU, 16mm2, SVART , BOBIN B5, 1800V, NEOPREN, FT, 80C | 1 . | 1800 V | Schwarz | Chloropren-Kautschuk | -40-80 °C | Verzinnt | Nein | Spule B5 |
Ja
|
|
|
| NSGAFÖU, 25mm2, SVART, BOBIN B5, 1800V, NEOPREN, FT, 80C | 1 . | 1800 V | Schwarz | Chloropren-Kautschuk | -40-80 °C | Verzinnt | Nein | Spule B5 |
Ja
|
|
|
| NSGAFÖU, 35mm2, SVART , BOBIN B5, 1800V, NEOPREN, FT, 80C | 1 . | 1800 V | Schwarz | Chloropren-Kautschuk | -40-80 °C | Verzinnt | Nein | Spule B5 |
Nein
|
|
|
| NSGAFÖU, 50mm2, SVART, BOBIN B5, 1800V, NEOPREN, FT, 80C | 1 . | 1800 V | Schwarz | Chloropren-Kautschuk | -40-80 °C | Verzinnt | Nein | Spule B5 |
Nein
|
|
|
- Total: 6
VP-flik övrig information
- Total: 6
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|
| NSGAFÖU, 6.0mm2, SVART , BOBIN B5, 1800V, NEOPREN, FT, 80C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 9.0 |
|
Kabel - NSGAFÖU | 013204 |
Ja
|
|
|
| NSGAFÖU, 10mm2, SVART, BOBIN B5, 1800V, NEOPREN, FT, 80C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 9.0 |
|
Kabel - NSGAFÖU | 013205 |
Nein
|
|
|
| NSGAFÖU, 16mm2, SVART , BOBIN B5, 1800V, NEOPREN, FT, 80C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 9.0 |
|
Kabel - NSGAFÖU | 013206 |
Ja
|
|
|
| NSGAFÖU, 25mm2, SVART, BOBIN B5, 1800V, NEOPREN, FT, 80C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 9.0 |
|
Kabel - NSGAFÖU | 013207 |
Ja
|
|
|
| NSGAFÖU, 35mm2, SVART , BOBIN B5, 1800V, NEOPREN, FT, 80C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 9.0 |
|
Kabel - NSGAFÖU | 013208 |
Nein
|
|
|
| NSGAFÖU, 50mm2, SVART, BOBIN B5, 1800V, NEOPREN, FT, 80C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 9.0 |
|
Kabel - NSGAFÖU | 013209 |
Nein
|
|
|
- Total: 6
